    分析對齊涵蓋許多不同的選項，可用于在放置分析模型時考慮該模型與其本身圖元以及與其他分析圖元之間的關系。有兩種分析對齊方法：自動檢測和投影。

    分析對齊由結構圖元的實例屬性來確定。

    分析對齊方式的自動檢測調整和公差

    相對于某個結構圖元，對相鄰的結構圖元執行自動調整。

    Revit能夠自動調整梁、支撐、結構柱、結構墻、結構樓板和基礎底板的分析模型，使其更精確地對齊。此行為基于圖元和公差設置的實例參數。

    為進行自動檢測，分析“調整方法”實例屬性必須設置為“自動檢測”圖元及其各個端點。這是所有分析結構圖元的默認對正方式。然后，只要鄰近圖元的分析模型在允差之內，即執行自動調整操作。

    “結構設置”對話框上的“分機模型設置”選項卡中指定了自動檢測允差。

    在項目中創建下列結構圖元時，自動檢測功能將自動調整分析模型：

    梁

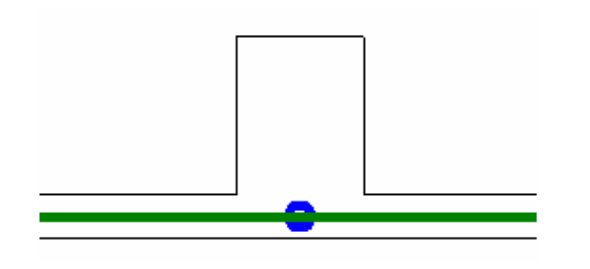

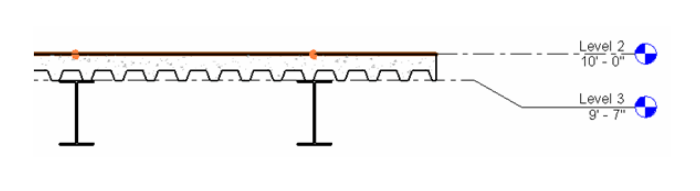

    在創建過程中，相應的梁到結構樓板的投影平面與設置為“自動檢測”的梁垂直投影（“分析模型”參數）相匹配，如下所示：

    柱

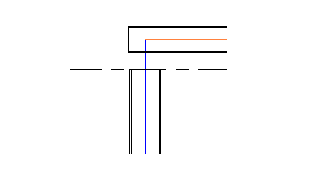

    在創建過程中，自動檢測功能將柱和墻的分析模型放置在同一平面中。

    結構樓板和墻

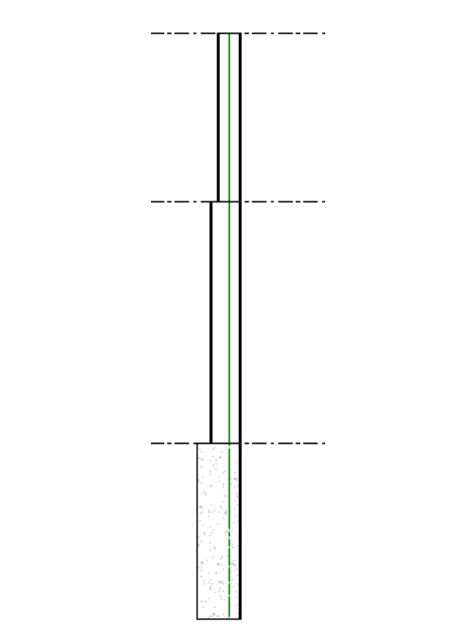

    在創建過程中，不管墻厚度或投影平面位置是否發生變化，自動檢測功能將對齊墻的垂直和水平分析投影平面。

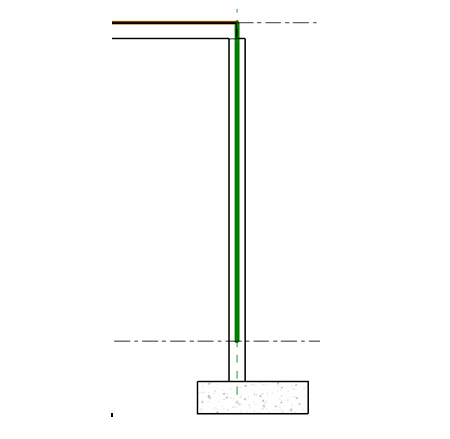

    如果墻和樓板連接，墻分析模型的頂部或底部平面將與樓板分析模型相符。

    如果墻有一部分延伸到了屋頂外（通常稱為女兒墻），可以在墻的分析模型中指定將延伸出到標高之上的荷載和框架構件排除。

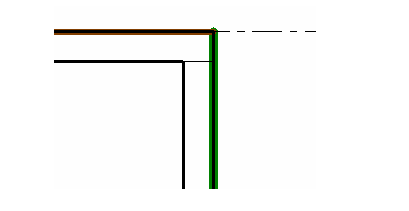

    如果樓板的分析邊緣與梁或墻的分析模型相符，可將墻的外部定義為分析投影平面。另外，可以將其修剪回樓板的分析/物理模型，如下圖所示：

    指定結構樓板邊緣的分析對齊方式

    使用自動檢測或投影對齊方法對齊結構樓板邊緣的分析模型。

    1.在分析視圖中，將光標移到樓板邊緣，然后按Tab鍵選擇邊緣。

    2.若要指定自動檢測，需要依次單擊“修改|分析樓層”選項卡→“邊緣水平對齊”面板→（自動檢測）。若要指定投影，需要依次單擊“修改|分析樓層”選項卡→“邊緣水平對齊”面板→（投影）。如果選中了“投影”，則從“投影”下拉菜單中選擇要將邊緣投射到的對象。

    恢復樓板邊緣的分析節點

    將已調整的樓板邊緣分析節點恢復至其原始位置。

    1.在分析視圖中，將光標移到樓板邊緣，然后按Tab鍵直到亮顯邊緣。單擊以選擇該邊緣。

    2.單擊“修改|分析樓層”選項卡→“邊緣水平對齊”面板→（重置手動偏移）。

    分析投影對齊

    分析投影的規則基于圖元是否有其他與其相關的圖元、圖元自身（是梁、柱、樓板還是墻）、創建順序和指定的投影屬性。

    線圖元的投影參考可定義為與本地梁坐標系統水平或垂直。水平平面（Y方向）投影參照包括軸網、邊和梁中心。垂直平面（Z方向）投影參照包括標高、梁頂部、梁中間與梁底部。命名的參照平面包含在相應的水平和垂直投影中。每個投影列表中都包含所有傾斜平面。如果兩個投影平面都參照斜參照平面，則投影點與穿過定位線的傾斜平面垂直。

    水平投影

    線性分析模型可水平投影到特定的參照平面或軸網。在下圖中，柱投影到平行于軸網A的參照平面，而梁投影到軸網1。

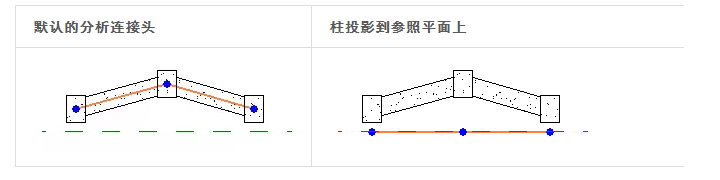

    連接在一起的結構柱和梁可以投影到同一個平面或軸網上。在下圖中，柱投影到參照平面上。柱和梁之間的參數關系表現為：梁的分析投影進行調整以與柱的分析投影連接。

    對于平面圖元（如結構樓板和基礎底板），我們可以將整個曲面投影到工作平面。曲面的邊也可以投影到工作平面。投影將保持這些圖元的平面特征。

    垂直投影

        在垂直方向上，結構樓板將定義分析投影平面的位置。

        墻的頂部和底部垂直投影平面將根據實際情況調整為結構樓板的分析投影。

        柱的頂部和底部垂直投影平面將根據實際情況調整為結構樓板的分析投影。同樣，柱將嘗試投影到鄰近的梁上。

    在自動檢測行為中，結構樓板的優先級始終最高。

        梁的分析投影平面將按照結構樓板的分析投影進行調整。

    到相同類別的圖元的投影

        對于結構類別相同的圖元（如樓板對樓板或墻對墻），自動檢測以創建順序為基礎，即最先創建的圖元具有最高優先級。

        該規則有個例外，即將分析項目參數改為其中一個圖元的投影時。該圖元隨后具有最高優先級。例如，墻1是最先創建的墻，然后是墻2、墻3，它們都被設置為“自動檢測”。如果墻2的水平投影變為中心線，則墻3和墻1的分析投影將與墻2的中心線對齊。
