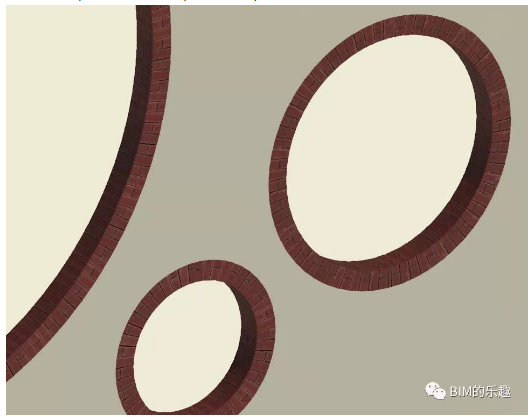

    今天我們要講的，是如何調整Revit材質中的填充圖案和貼圖，所以我就找了個比較特殊的案例，在圓環上貼圖，讓環側面和環內的圖案方向是一致的，大致效果如下：

    為了這個效果，我們先做個圓環的族(簡單敘述下步驟，這里不贅述了)

    （1）新建一個基于墻的公制常規模型族；

    （2）進入正立面，添加輔助線，用來確定圓心和半徑；

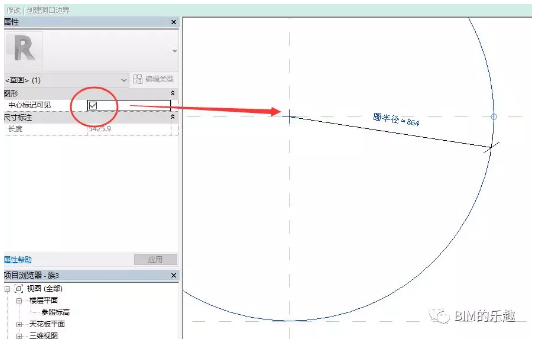

    （3）創建墻洞口，采用圓形洞口，并鎖定圓心，給半徑添加參數（實例參數）；

    （4）切換到左視圖，添加圓環，采用旋轉；

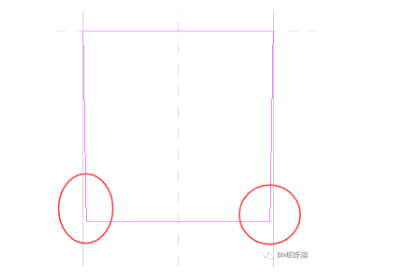

    先創建圓環輪廓，將輪廓內部向內移動一點點，0.1mm即可，然后添加旋轉軸，確定即可；

    （5）創建好后，我們測試下，調整參數，看圓環是否可以自由調整大小；

    （6）最后一步，我們添加材質參數。

    重點在這里，我們開始調整材質：

    （1）首先在材質瀏覽器界面，新建材質；

    （2）我們先調整填充圖案，新建一個模型填充圖案；

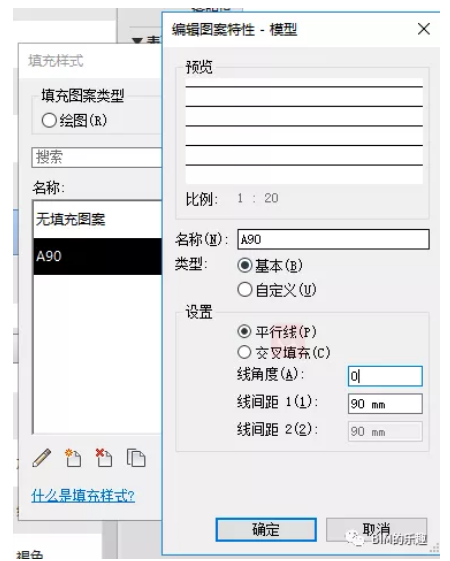

    （3）類型選擇基本，角度輸入0度，線間距根據模型大小輸入，我這里假設輸入90，如下圖：

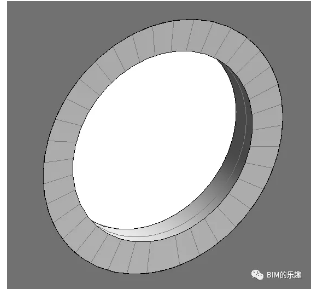

    （5）效果如下圖，我們接下來添加材質貼圖，選擇外觀選項卡：

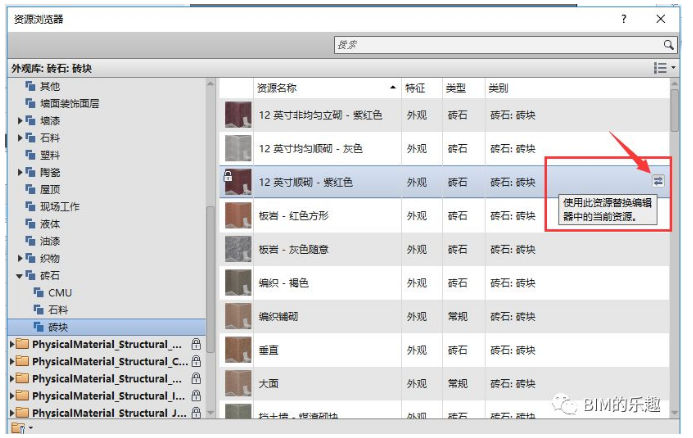

    （6）點擊按鈕，進入資源瀏覽器，展開外觀庫，找到磚塊，在右側窗口，找到想要的貼圖，點擊替換資源，如下圖：

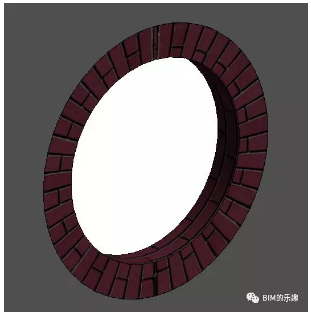

    （7）接下來全部點確定，效果如下圖：

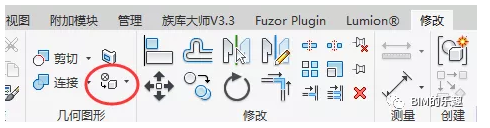

    但是，我們?nèi)绻屑?xì)觀察這個圖和之前的模型填充圖案，環內的圖案和外側的圖案，實際上是垂直的，效果并不是我們最初想要的，這個時候，我們需要填色功能，將環內的材質單獨調整，按鈕在修改選項卡下：

    從圖中我們不難看出，這個兩個貼圖正好是垂直的，所以我們需要復制一個相同的材質，將填充圖案和貼圖都旋轉90度。

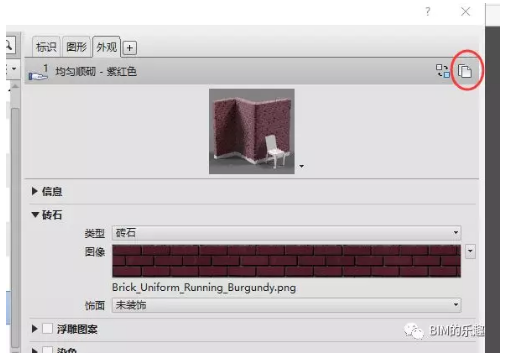

    我們將剛才新建的材質，復制一份，然后在外觀選項卡下，點擊右上角的復制材質，這一步很重要，不復制的話，會覆蓋掉復制之前的材質貼圖。

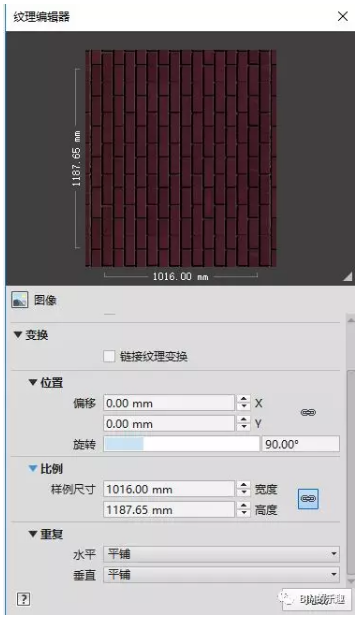

    然后我們就可以到紋理編輯器界面，將貼圖旋轉90度，保存材質即可。

    接下來，就是最后一步，我們對環內材質，重新進行填色，選用剛剛復制的材質，就有了我們最初那張圖片的效果。

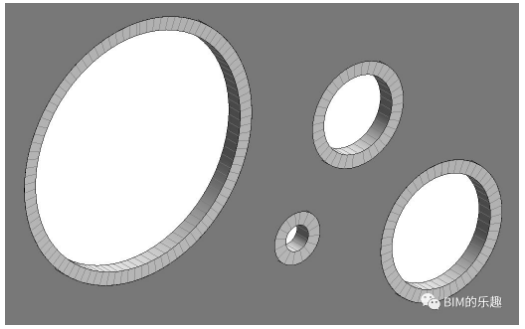

    然后我們可以新建一個項目，畫一道墻，將新建的族載入到項目中，調整大小進行測試，就有了最初那張圖的效果。

    小伙們學會了嗎是不是很簡單~~~好了今天的教程就到這里了。
