    在平面圖中繪制真實的管線，并添加標記和繪制圖標作為圖例。

    由于圖例處于項目文件中，任何修改都會反映在模型中。用戶可以在開始項目之前使用該圖例視圖核對相關設置，而項目過程中對設置做的任何修改也會在圖例中自動調整。為了避免圖例視圖中的管線影響項目文件，也可以講這些管線設置到專門的“階段”。

    步驟一：創建一張平面視圖用于繪制圖例。在項目瀏覽器中選擇一張平面視圖，右鍵單擊打開右鍵菜單，點擊“復制視圖”下的“復制”命令。在視圖的實例屬性中，將“視圖名稱”改為“管道圖例”，將“規程”參數改為“協調”，則該視圖不會與其他專業設計視圖混淆在一起。

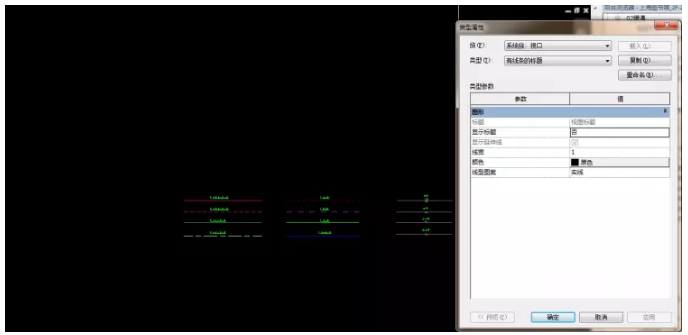

    步驟二：繪制各種系統的管道并添加標記。使用管道命令繪制各種系統的管道，然后在管道系統的類型屬性中設置該種管道的線型、線寬、線色，見圖1-1。

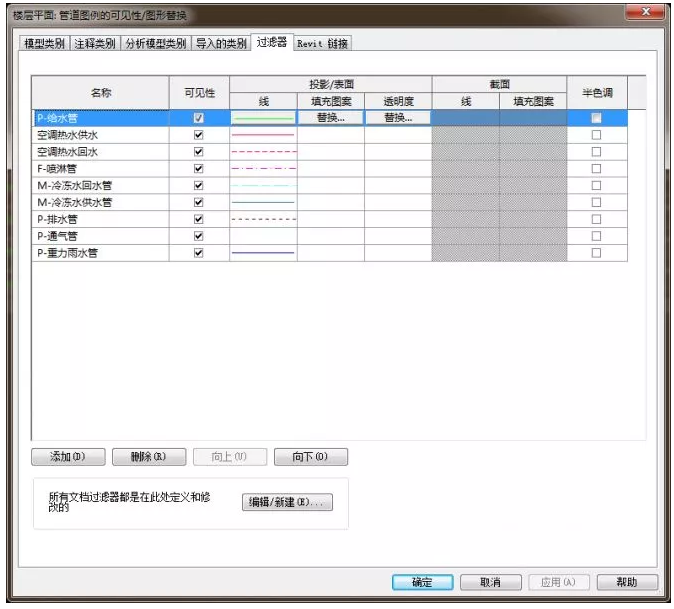

    圖1-1

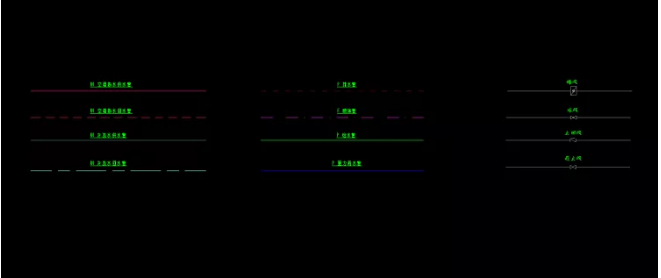

    然后使用“標記”命令標記管道?？梢詫擞浀臉撕炘O置為“系統縮寫”，并且為不同的系統設置用于表示管道的系統縮寫，如：排水管，見圖1-2。

    圖1-2

    步驟三：放置各種管道附件并添加標記。加載各種管道附件，放置在官道上作為圖例。然后為其添加管道附件標記，這里可以用“類型標記”參數作為標簽，見圖1-3。

    圖1-3

    步驟四：添加表格線。在“注釋”選項卡上使用“詳圖線”和“文字”命令，為圖例繪制表格及添加文字。

    步驟五：創建圖紙，并將圖例放置在圖紙中。在項目管理器中右鍵單擊“圖紙”節點，在右鍵菜單中點擊“新建圖紙”命令，選擇合適的標題欄。如果不希望看見圖紙標題，可以選中該“視口”，點擊“編輯類型”，在其“類型屬性”對話框中，將“顯示標題”設置為“否”見圖1-4。

    圖1-4

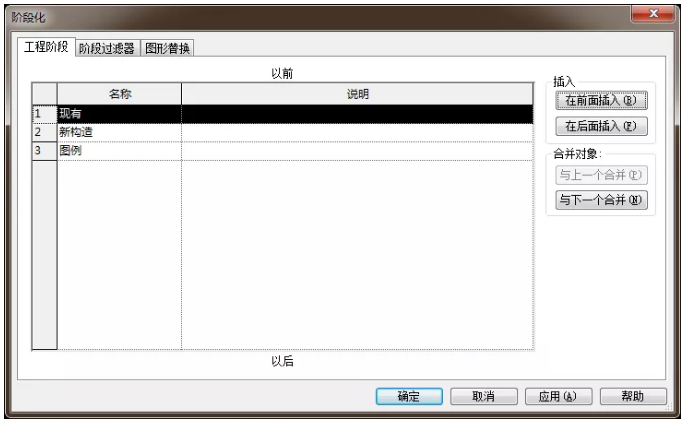

    步驟六：新建一個特殊的“階段”用于放置圖例，避免其對材料統計的影響。在“管理”選項卡上點擊“階段”，在“新構造”階段之后插入一個新的階段“圖例”，點擊確定，見圖1-5。

    圖1-5
