    文章來源：華筑建筑科學研究院

    1、打開主模型，將其他模型鏈接到主模型中作為參照。鏈接模型只作為參照，不可編輯修改。

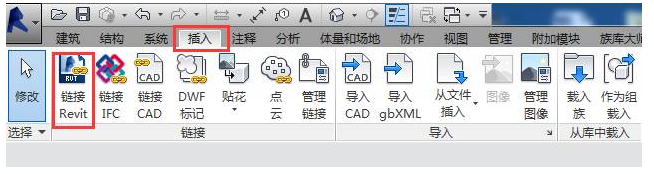

    在打開的主模型中點擊“插入”--“連接Revit”

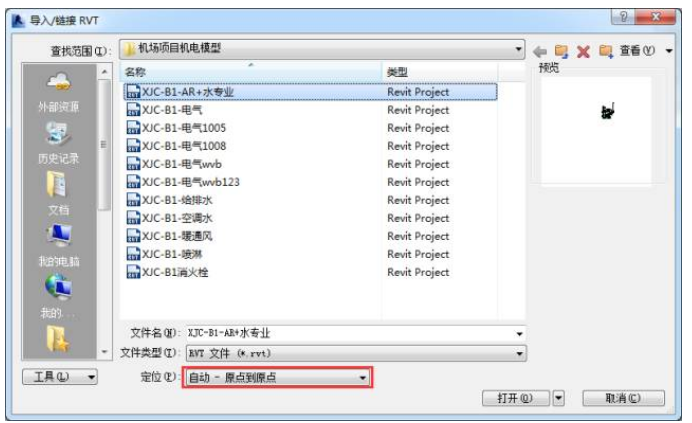

    選擇要鏈接的參照文件定位“自動-原點到原點”

    將所有建筑、結構、以及機電各專業參照模型鏈接到主模型中，以保障各專業模型橫縱向空間位置參照因素的完整性。

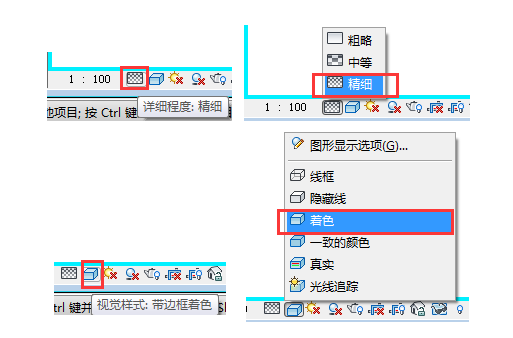

    2、調節模型顯示形式，已達到便于審查的狀態。通過“精細程度”以及“視覺樣式”功能調節模型顯示情況。一般“精細程度”選擇“精細”視覺樣式選擇“著色”。

    3、按視圖審查模型，審查模型時可以通過平面視圖、立面視圖、三維視圖、剖面視圖，多維度、多角度的審查模型空間位置關系。

    一般將平面視圖與三維視圖平鋪于軟件操作界面，在平面視圖內選擇要審查的區域，在三維視圖內選擇構件通過角度旋轉查看空間位置關系，復雜區域可做剖面進行審查。并且可使用“尺寸標注”命令在平面與剖面中進行標注以確定各專業管線以及與建筑模型橫縱向之間的間距關系，是否滿足施工安裝操作。（三維視圖內不可進行尺寸標注）

    （1）平鋪平面視圖與三維視圖：

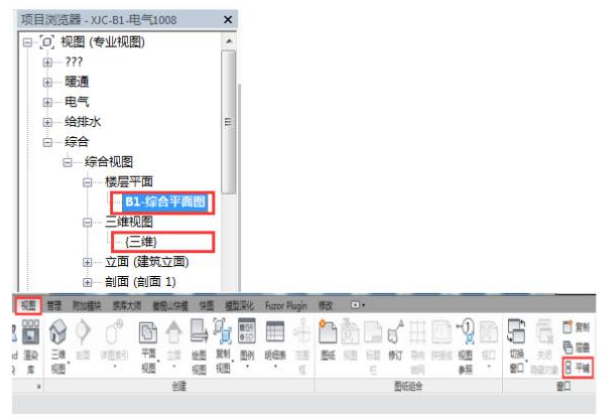

    打開平面視圖、再次打開三維視圖。在“項目瀏覽器”功能欄選擇“視圖（專業視圖）”選項卡下的“綜合”--“綜合視圖”--“樓層平面”--“B1綜合平面”將平面視圖打開，同時打開“項目瀏覽器”功能欄選擇“視圖（專業視圖）”選項卡下的“綜合”--“綜合視圖”--“三維視圖”--“三維”此時模型將自動跳轉到三維模式狀態。但平面與三維兩種模式已經都被開啟，需要將兩種模式下的視圖平鋪開來進行展示。選擇“視圖”命令下的“平鋪”（快捷鍵WT）功能將視圖平鋪于操作界面。

    （2）在三維視圖內旋轉模型，可以通過選擇主模型中的某個構件，按住Shift鍵及鼠標滑輪，移動鼠標進行旋轉。也可以選擇參照模型中的某個構件。但參照模型為整體模型，需按Tab鍵切換才可以選擇到單一構件。模型旋轉中心是基于選擇的構件，因此建議旋轉模型時，首選管件或相對較小的構件。

    （3）尺寸標注：

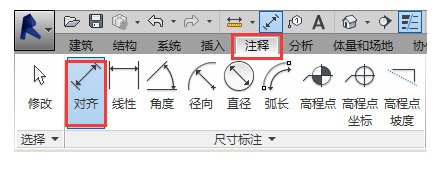

    在平面與剖面內標注管線間距，選擇“注釋”命令下的“對齊”（快捷鍵DI）功能進行尺寸測量。

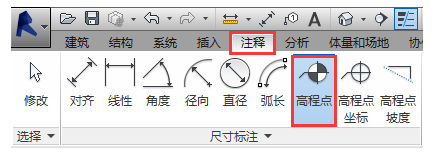

    在三維視圖內可通過“注釋”命令下的“高程點”（快捷鍵EL）功能測量管線的高程。

    （4）剖面的創建：

    在模型的復雜區域，可通過創建剖面進行模型審核。剖面必須在平面視圖內創建。剖面符號必須與要審查的模型管線成垂直或水平關系。剖切范圍不易過大，剛好包括要審查的圖元即可。剖切內容最好包含該區域完整圖元信息。如:土建墻、柱、梁、樓板，機電主干管及支管以及支吊架。

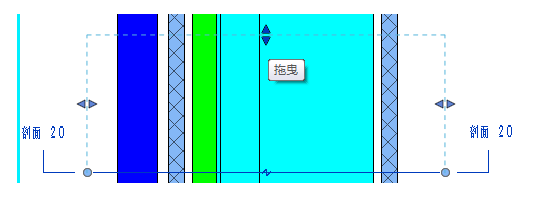

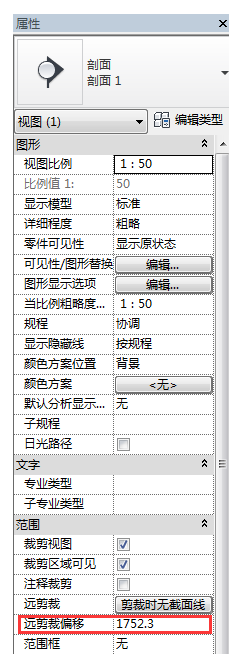

    可以通過拉動“拖拽”柄調節剖切范圍，也可以在剖面屬性欄下的“遠裁剪偏移”命令內輸入數值進行調整。

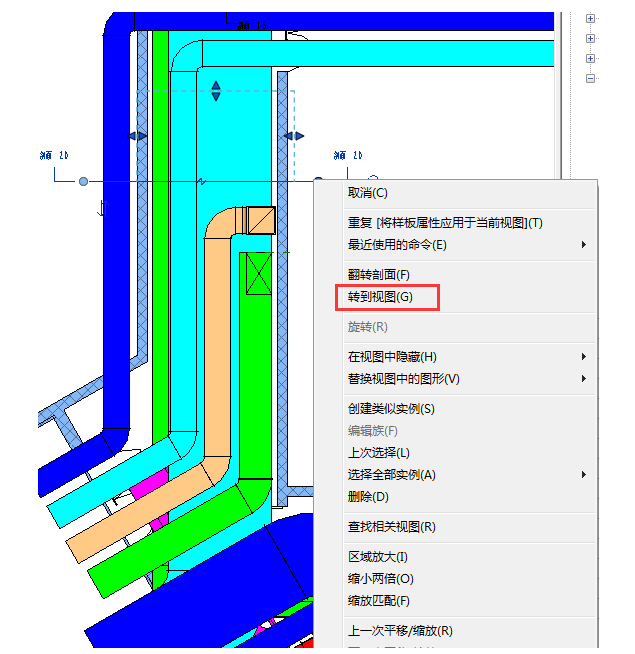

    點擊剖面右鍵選擇“轉到視圖”查看剖面視圖

    4、模型的顯示與臨時隱藏/隔離，為了方便模型的查看，可以對鏈接文件、單轉業模型或某個構件進行可見性的控制。可見性的控制是針對于正在進行操作的當前視圖，并非所有視圖同時控制，若想實現需一一對視圖進行操作。

    （1）主文件模型可見性控制：

    ①單一圖元的可見性控制：

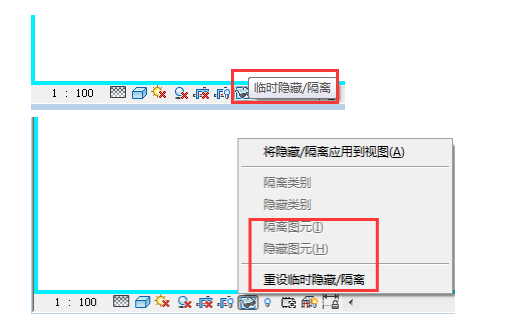

    主文件中每個單一構件都可進行操作，因此可以選擇要控制的構件，在高亮顯示的狀態下選擇“臨時隱藏/隔離”功能，選擇“隱藏圖元”（快捷鍵HH）或“隔離圖元”（快捷鍵Hi）命令對選擇的構件進行臨時隱藏或隔離。如要顯示隱藏或還原隔離選擇“臨時隱藏/隔離”功能，選擇“重設臨時隱藏/隔離”（快捷鍵HR）命令將模型恢復。

    ②單轉業模型的可見性控制：

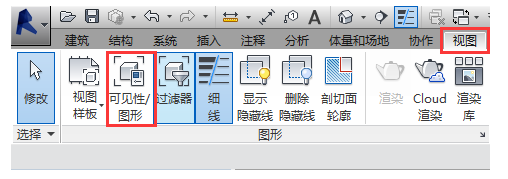

    對某個專業模型可見性的控制選擇“視圖”--“可見性/圖形”--“模型類別”，勾選要控制的專業模型類別。這里以關閉電氣專業模型可進行為例。

    （2）鏈接文件模型可見性控制：

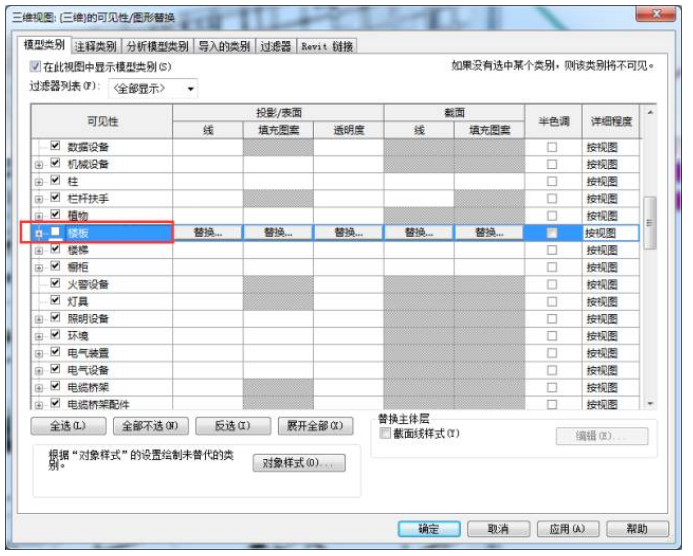

    ①鏈接文件模型中的某個圖元的可見性控制：在審查模型的時候，鏈接文件的某個圖元有時會影響我們的查看。比如結構模型中的樓板。下圖為三維狀態下全專業模型，其中結構模型作為鏈接，其樓板遮擋住了下面的機電管線，需要對鏈接模型中的樓板圖元的可見性進行單獨控制。選擇“視圖”--“可見性/圖形”--“模型類別”將樓板可見性對勾去掉。

    ②鏈接文件可見性控制：

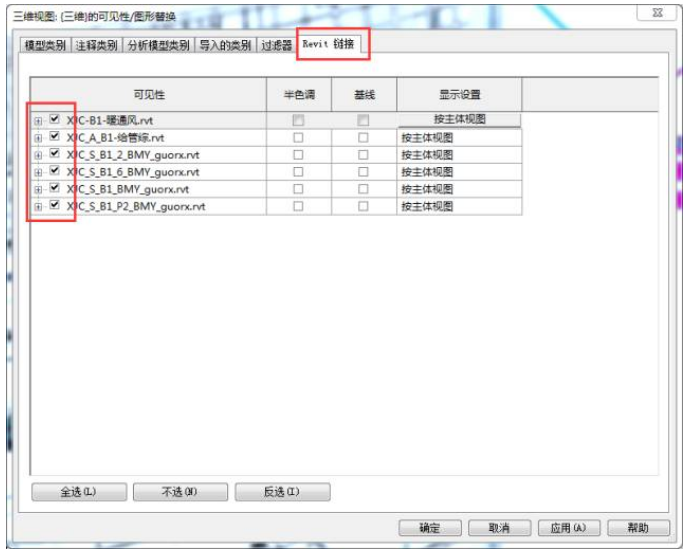

    控制整個鏈接文件的可見性，可在“視圖”--“可見性/圖形”--“Revit鏈接”中對鏈接文件可見性進行勾選控制。

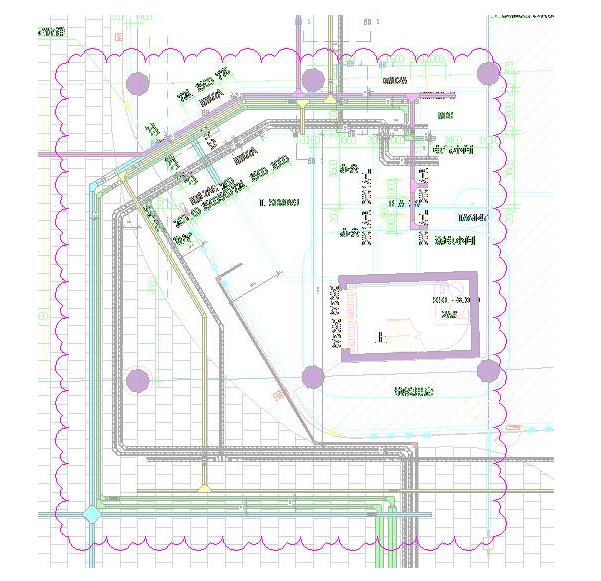

    5、模型深化人員將模型深化成果分區域提交給審查模型人員。并在該區域進行云線標準。審查模型人員只針對該區域進行模型審查。審查過程中不得擅自改動模型空間位置。審查模型時需要將設計人員提交的模型另制副本。在副本中進行模型審查，對排布有問題的區域添加剖面。將剖面編號、對應問題說明及解決辦法進行統計。為防止在審查過程中移動模型，需將記錄于副本的剖面位置與原模型審核無誤。再將問題報告提交與深化人員進行調整。
