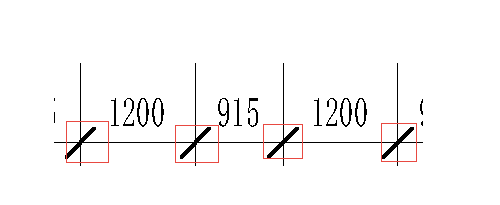

尺寸標注是我們在建模時使用比較頻繁的一個命令，在修改標注樣式時可以修改標注文字的字體、顏色和大小。那么，如何修改尺寸標注記號的長度呢？我們一起去看看吧！
解決方法

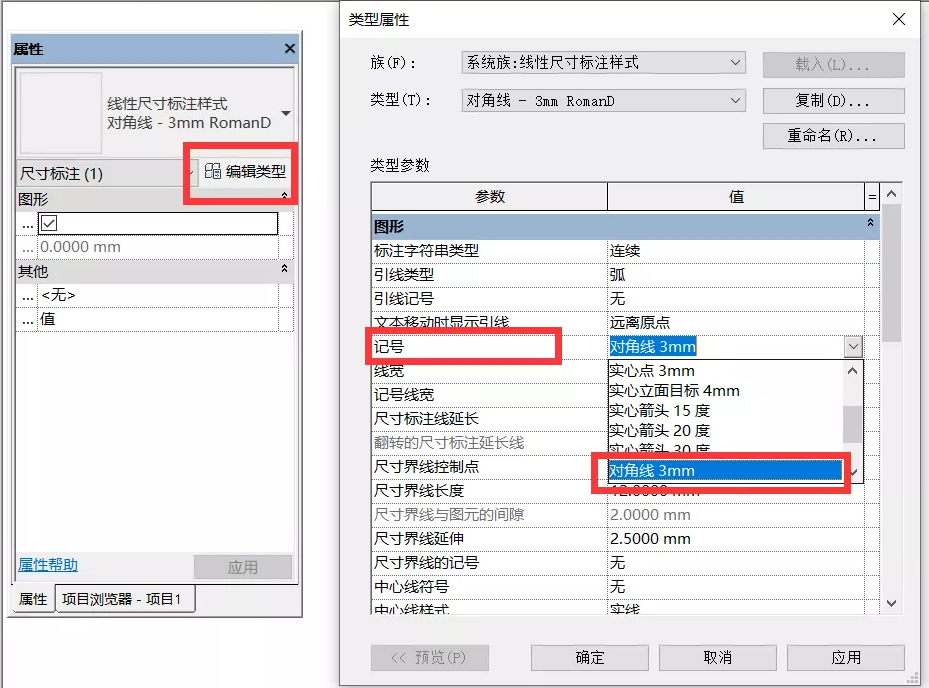

1.選中標注線，在標注面板中點擊編輯類型，找到記號一欄，可看到目前標注類型為對角線3mm。

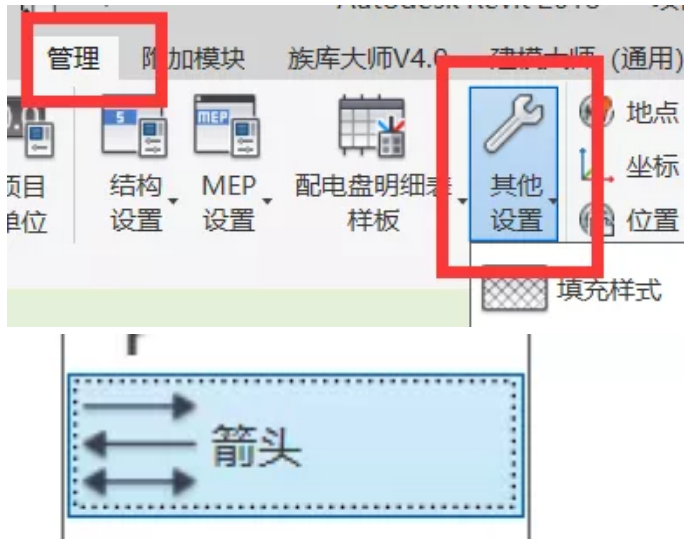

2.點擊管理，其他設置，找到箭頭選項，點擊打開。

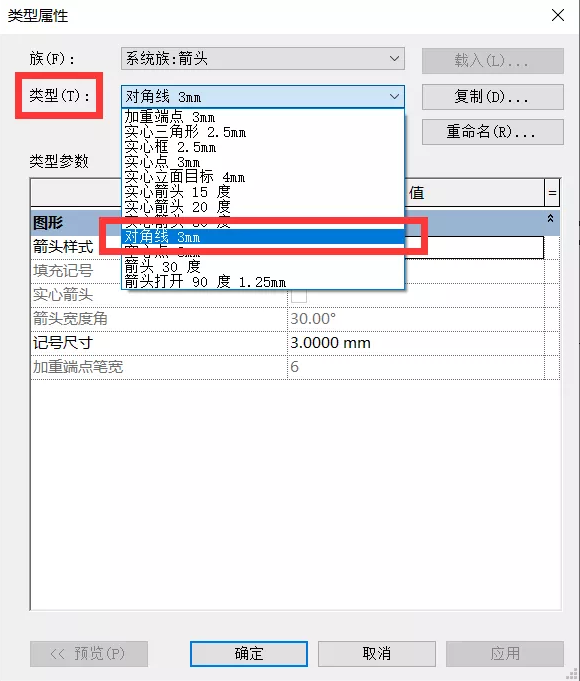

3.在彈出的面板中，將類型選擇為對角線3mm。

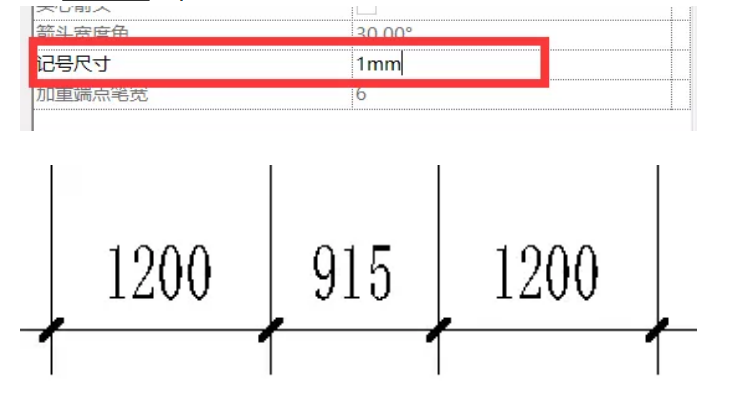

4.修改尺寸記號大小即可。
