利用鏈接方法對戶型相同的兩棟樓出施工圖
1.以1棟為主模型進行A戶型的出圖，將1棟另存出來命名為2棟并打開2棟找到相應視圖將軸號全部關閉保存退出（如圖1.1所示），再打開1棟模型并鏈接2棟模型，此時2棟模型和1棟模型為重合狀態（如圖1.2所示）.

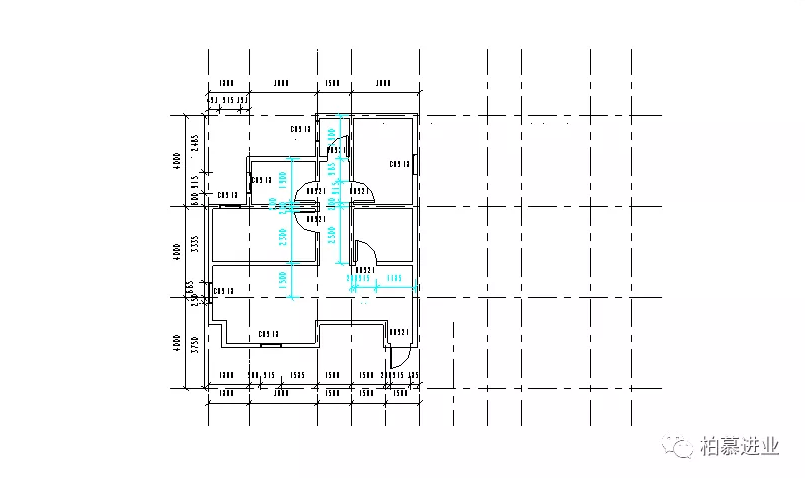

圖1.1
圖1.2
2.將鏈接模型B棟以6軸為鏡像軸，將B棟鏡像至另一側，再將鏡像前模型刪除，如圖1.3所示

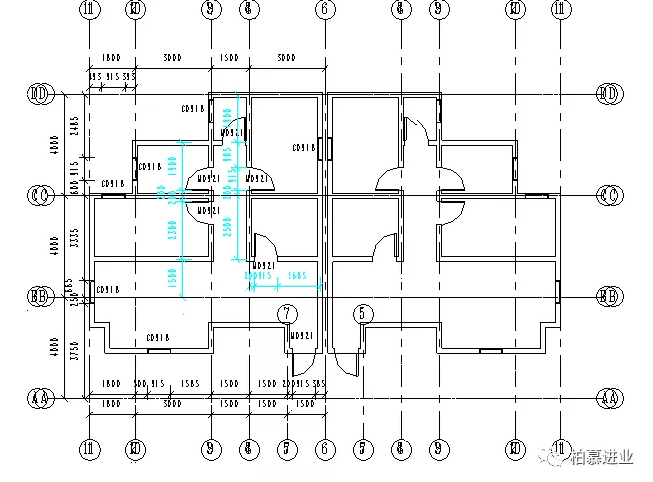

圖1.3
3.此時該視圖很混亂，達不到出圖要求。打開可見性設置快捷鍵“VV”，彈出可見性設置面板，再點擊Revit鏈接中B模型的顯示設置“按主體視圖”（如圖1.4所示），彈出Revit鏈接顯示設置，將基本選項卡中的“按主體視圖”改為“按連接視圖”將鏈接視圖修改為本層A戶型出圖視圖（如圖1.5所示）
圖1.4
圖1.5
