    Revit+Dynamo：預制化橋梁的快速建模

    Revit+Dynamo的工作形式已被越來越多的Bimer所采用，在市政行業更是如此，特別是在橋梁領域，Dynamo已經是Revit平臺不可缺少的工具。

    今天小編想介紹的是Revit+Dynamo的工作形式于預制化橋梁中的應用。預制化橋梁與普通現澆箱梁在建模思路上有很大的不同（現澆箱梁的建模思路之后會推出相應專題），區別于現澆箱梁橋，該橋型構件多、形狀復雜，并且每個構件擁有著自身的信息與參數。

    01、如下圖所示，不同參數的預制化構件共同拼裝成了形態各異的橋梁。

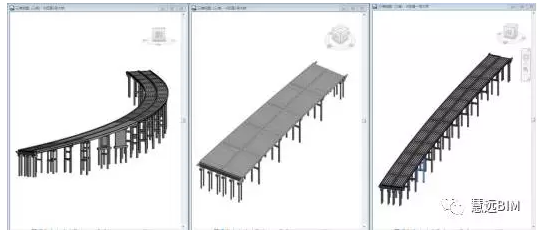

    橋梁超高、加寬變化

    02、針對這些特點，制定包括T梁參數化族、橫隔板參數化族、自動排梁等一套研發方案，總結出了預制化橋梁的快速建模方案。

    部分Dynamo節點

    03、小編在某項目中對構件進行了簡單的統計，發現該項目僅橫隔板數量就超過15000個，總構件更是超過30000個，在眾多構件的空間定位上，我們實現了用Dynamo讀取設計數據控制自適應點來進行樣板族放置的手段，減少了類似工作的重復勞動的同時，提高了建模準確度。

    預制T梁拼裝模型

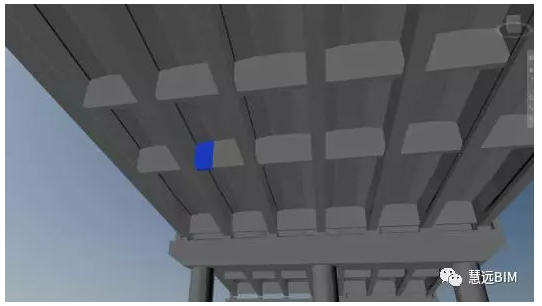

    T梁橋細部展示

    04、且由于超高變化、橋梁加寬等問題導致橋梁構件互不相同，對此我們采用參數化結合自適應公制常規模型的手段，我們基于標準圖集定制了參數化標準T梁樣板族（20m、25m、30m、35m、40m）、標準橫隔板樣板族、標準濕接縫樣板族文件，僅用一個族就可參數化變化出各種尺寸做到“一次制作，永久使用”。例如：15000+橫隔板最后只用了3個橫隔板樣板族，極大的減輕了工作量，同時最大程度上實現模型的輕量化。

    參數化橫隔板樣板族

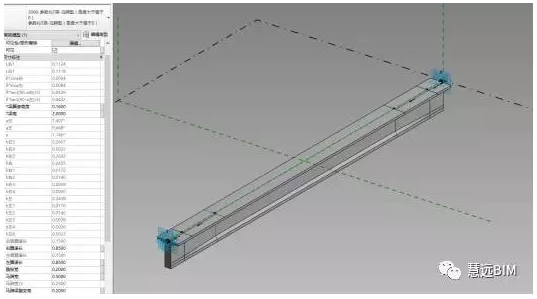

    參數化T梁樣板族

    通過Revit定制參數化標準樣板族，并利用Dynamo讀取設計數據控制自適應點來進行樣板族放置的工作形式很好的減少了類似工作的重復勞動，并提高了建模準確度。
