這一篇我們將利用Revit自帶的“幕墻”功能來繪制面磚！
前提：小編采用的面磚規格為800mm×300mm×25mm

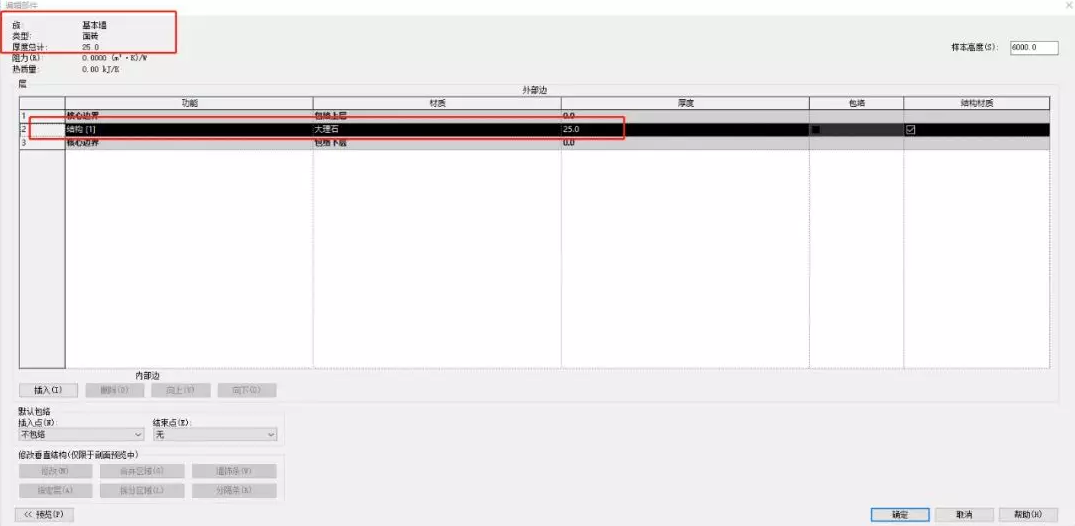

步驟一：首先,新建一道墻，把墻的材質設定為面磚的材質，注意修改厚度噢（詳見圖1）！
（圖1）

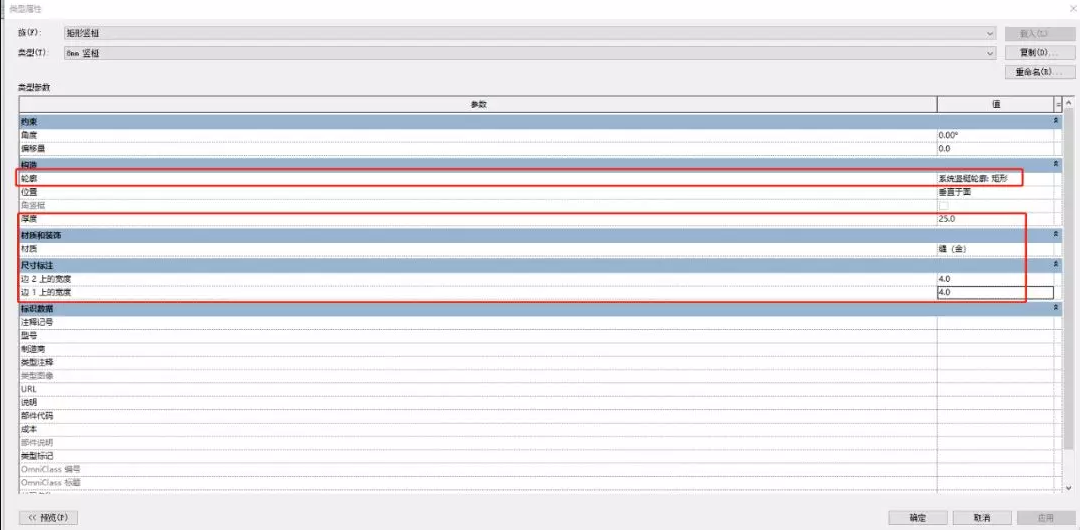

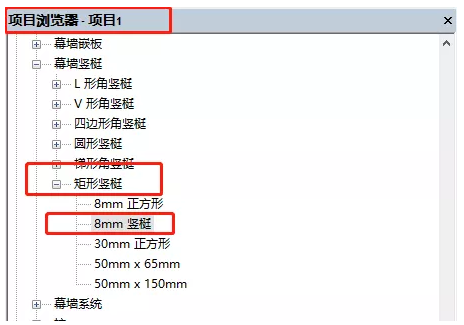

步驟二：按以下步驟操作：“項目游覽器窗口——族——幕墻豎梃——右鍵——新建類型——重命名”（詳見圖2），打開豎梃窗口修改屬性，將材質、厚度修改成“實際灰縫材質、厚度”，尺寸標注按實際情況進行修改，小編選擇的磚縫為8mm，所以邊2和邊1上的寬度都為4mm（詳見圖3）。
（圖2）
（圖3）

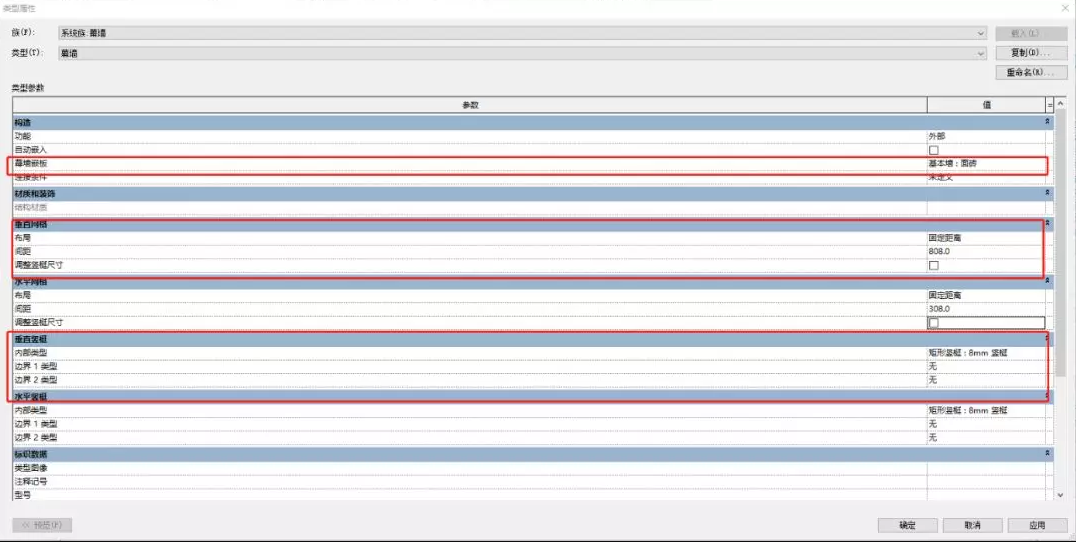

步驟三：新建“幕墻”（建筑——墻——屬性列表往下拉，即可找到），修改屬性：①幕墻嵌板——替換成第一步新建的裝飾墻②垂直網格——“布局”修改成固定距離，間距=瓷磚長度+磚縫寬度（小編選用的是800mm寬的大理石瓷磚+8mm的磚縫）③水平網格（同垂直網格步驟噢）④垂直豎梃——“內部類型”修改成第二步的制定材質⑤水平豎梃（同垂直豎梃步驟噢），詳見圖4。
（圖4）
步驟四：開始繪制啦！因為我們的幕墻繪制的時候，定位線只能是“墻中心線”，在繪制幕墻的時候有兩種方法。

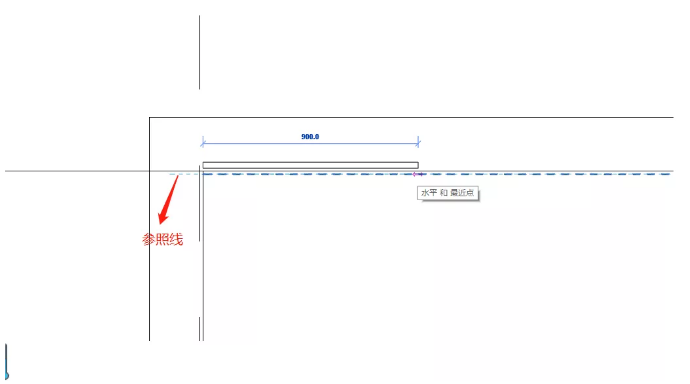

第一種方法：我們要先繪制一條參照線噢，然后根據參照線來繪制我們的幕墻，參照線距離墻內邊線的距離為12.5mm(面磚厚度/2)，繪制的時候會發現幕墻會偏離我們之前選定的參照線，沒有關系我們只需正常繪制即可(詳見圖5)。
（圖5）

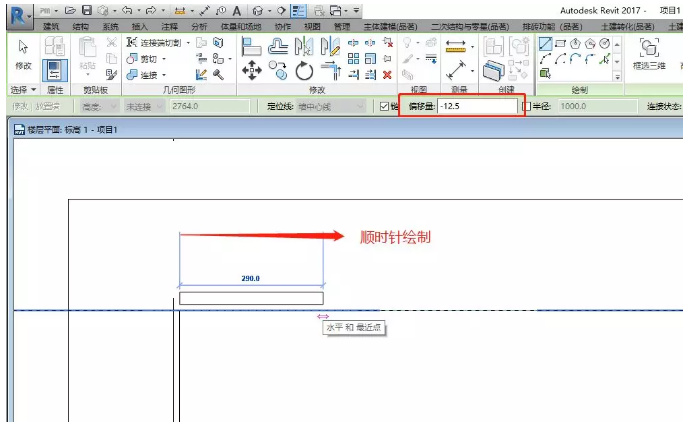

第二種方法：繪制幕墻的時候，如果順時針繪制，偏移量為-12.5mm（面磚厚度/2）；如果是逆時針繪制，偏移量為12.5mm（詳見圖6）。
（圖6）

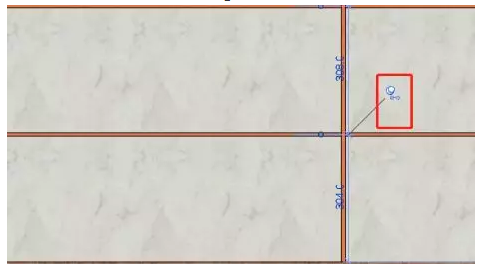

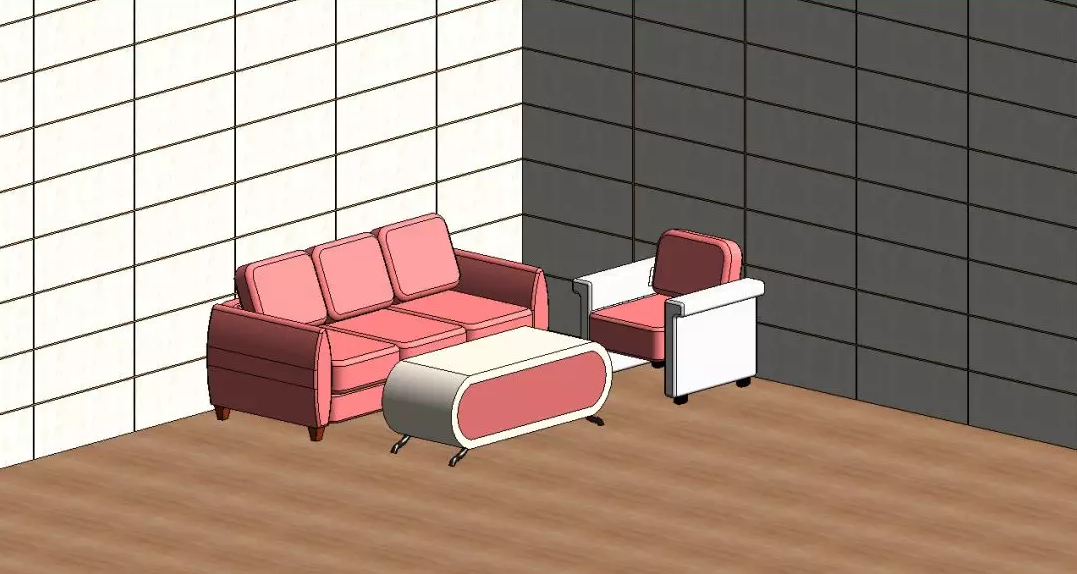

步驟五：三維狀態下就能看到我們繪制好的墻磚啦，如果對間距不滿意的話，可以進行調整修改，步驟如下：①將鼠標移至需要修改的縫處——②按TAB鍵直到出現藍色虛線——③按鼠標左鍵——④解鎖（左鍵點擊小圖釘）——⑤解鎖成功，修改尺寸。詳見下圖：

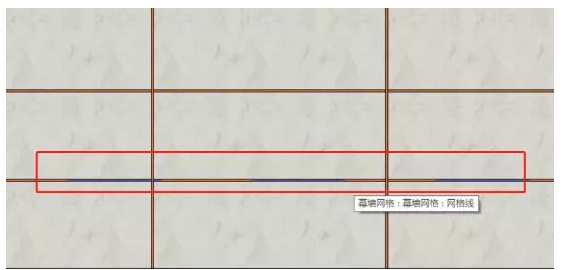

步驟②：出現藍色虛線
步驟④：點擊小圖釘解鎖

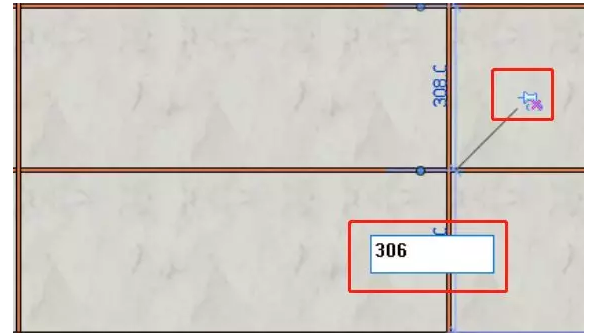

步驟⑤：解鎖成功，修改尺寸
利用這個方法，我們同樣可以在Revit中建立構件明細表！大家試試吧。
（技術中心陳琳）
