CAD繪圖是一種使用計算機輔助設計軟件進行繪圖的技術。通過CAD軟件，快速準確地創建和修改各種圖形成為可能。下面是CAD繪圖的一般步驟。
第一步：定義繪圖需求
在進行CAD繪圖之前，需要明確繪圖的目的和需求。這包括確定圖紙的尺寸、圖形的比例以及所需繪制的內容。第二步：選擇繪圖軟件
CAD軟件有很多種，選擇適合自己需求的軟件非常重要。一般來說，常用的CAD軟件有AutoCAD、SolidWorks以及CATIA等。第三步：創建圖層
在進行CAD繪圖之前，通常需要?jiǎng)?chuàng)建圖層。圖層可以用來分離不同的元素或者組織繪圖的結構。例如，可以創建一個圖層用來繪制尺寸線，另一個圖層用來繪制實體圖形。第四步：繪制基本圖形

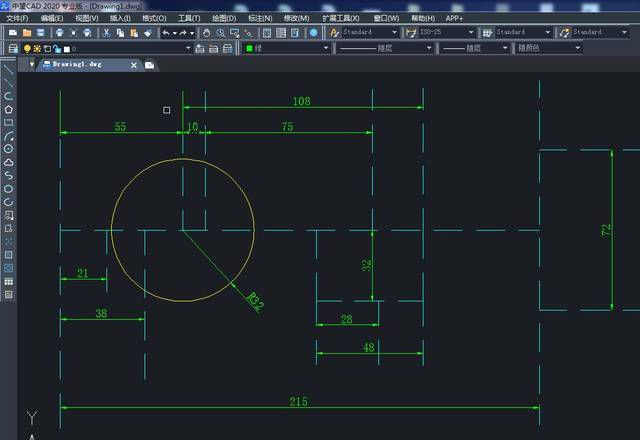

在CAD軟件中，可以使用不同的工具和命令來繪制基本圖形，例如直線、圓、矩形等。根據需要，可以通過指定坐標點或者使用草圖工具來完成繪圖。第五步：編輯和修改
CAD軟件具有強大的編輯和修改功能，可以輕松地對已經繪制的圖形進行調整和修改。例如，可以移動、旋轉或者縮放圖形，也可以修改圖形的屬性，如顏色、線型等。第六步：添加尺寸和標注

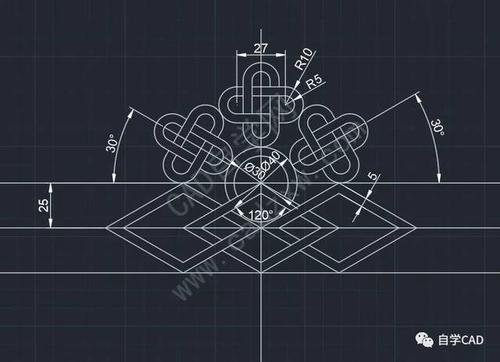

在繪制完成圖形之后，需要添加尺寸和標注。尺寸和標注用于說明圖形的尺寸和特征。CAD軟件通常提供了豐富的尺寸和標注工具，可以根據需要自動或者手動添加。第七步：創建圖紙布局
在CAD軟件中，可以創建不同的圖紙布局。圖紙布局用于安排和呈現繪圖內容，包括確定繪圖的范圍、添加標題和注釋等。第八步：打印和輸出
完成CAD繪圖后，可以將圖紙打印出來或者以其他格式輸出。CAD軟件通常支持多種輸出方式，如打印、導出為圖片或者PDF文件等。
綜上所述，CAD繪圖需要明確繪圖需求，選擇合適的繪圖軟件，并按照一定的步驟進行繪圖、編輯、標注和輸出。通過CAD繪圖技術，我們可以高效地完成各種圖形設計和工程繪圖任務。
