怎樣在瀏覽器中展示自己的Revit模型?
很多朋友看到別人在web瀏覽器中展示自己Revit模型,聽起來就非常的厲害,別人發一個鏈接,就可以用的手機或者電腦打開查看Revit模型,比發一個幾百M的模型,并且別人還得必須安裝Revit對應或者更高本版Revit軟件才能打開你的文件,厲害多了吧,這是可以實現的,今天我們要介紹的工具就是Autodesk公司的開源平臺Forge(https://forge.autodesk.com/)。

準備材料
一個Revit模型,AutodeskForge官方網站,谷歌或者火狐瀏覽器。
下面開始介紹步驟。
步驟一:找到Forge官網
打開Forge官網,如上圖所示。
步驟二:創建開發者賬號
如果有Autodesk賬號登錄,沒有的話就創建一個登錄,登陸成功后的畫面如下。

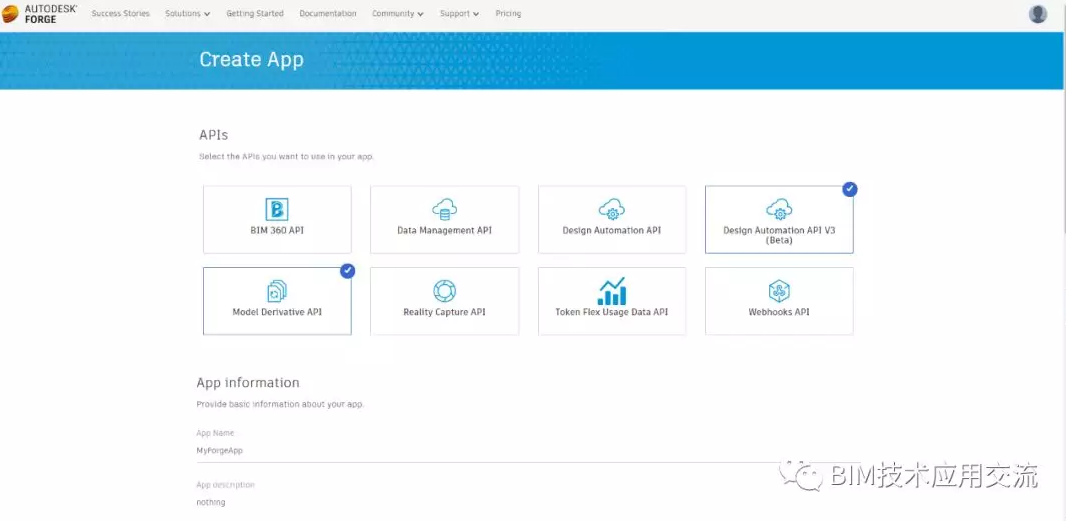

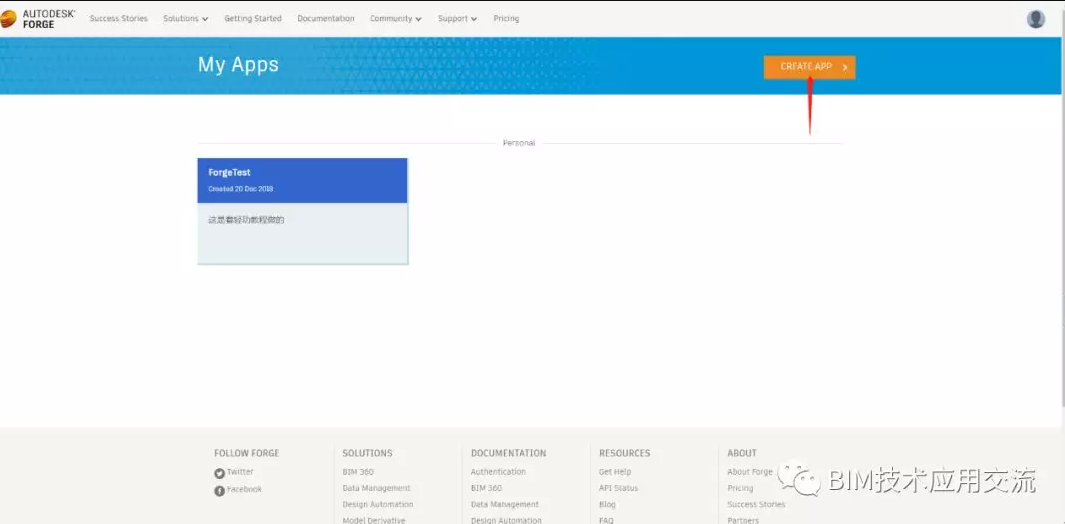

步驟三:創建一個應用

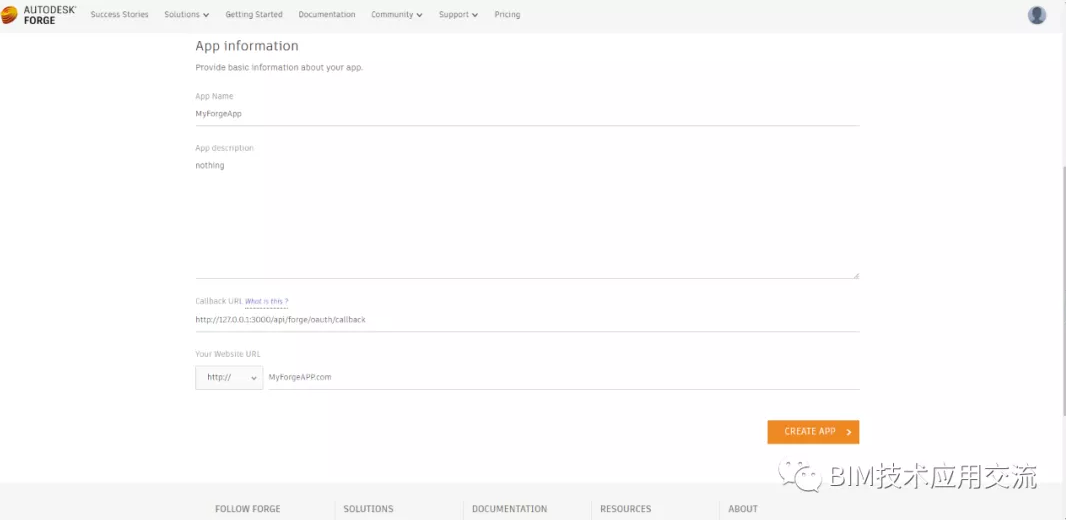

步驟四:繼續創建應用
只需要勾選這兩個就行了
名稱:隨便填寫
應用說明:隨便填寫
回調網址:http://127.0.0.1:3000/api/forge/oauth/callback
網站地址:隨便填寫,參考MyForgeAPP.com

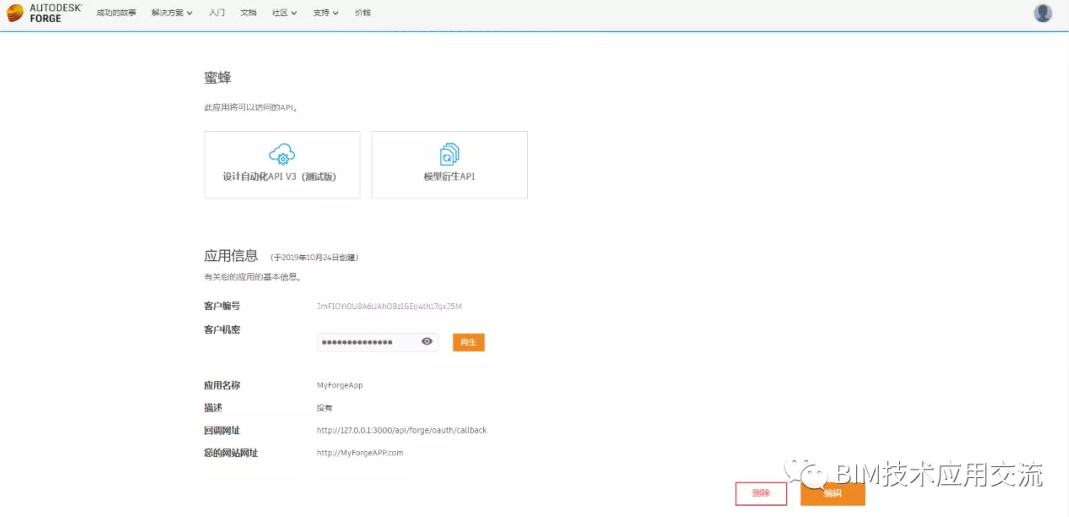

步驟五:查收郵件
創建成功,同時會收到一封郵件通知創建成功,點擊那個眼睛,記錄下來ClientSecret和ClientID,用于之后轉換模型。

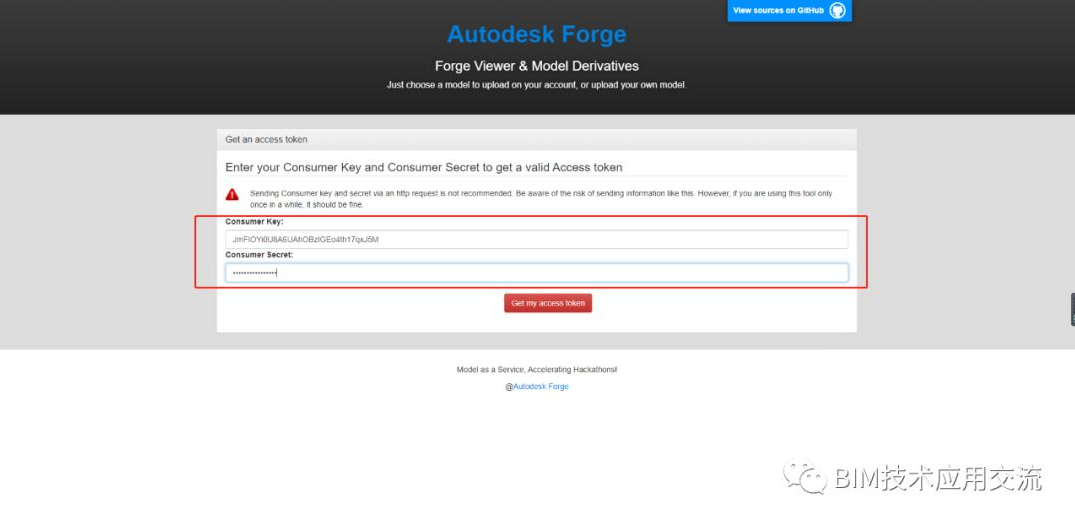

步驟六:開發者登錄
打開網址模型轉化網址:https://models.autodesk.io/,輸入上面的ID和密碼登錄,然后點擊Getmyaccesstoken,會彈出下一個界面。

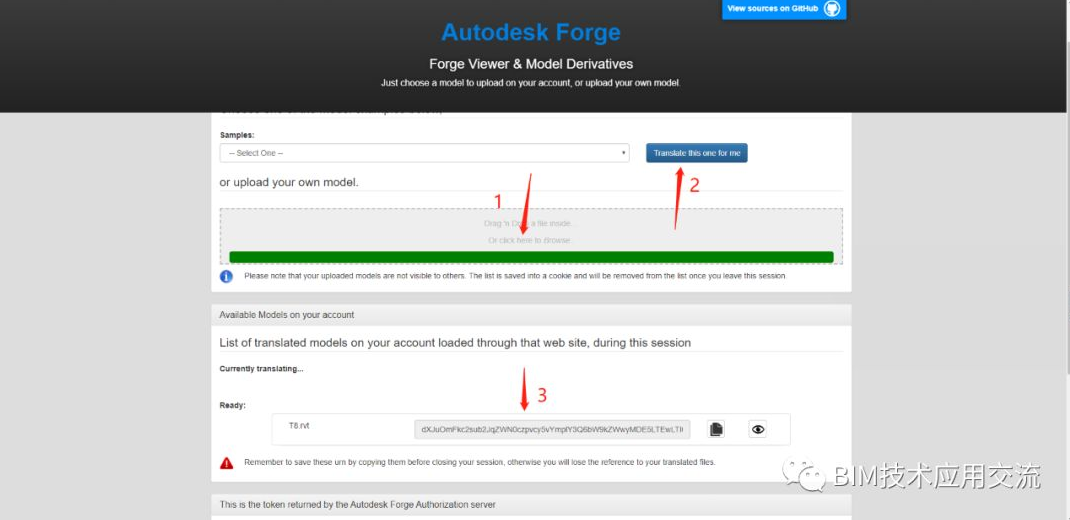

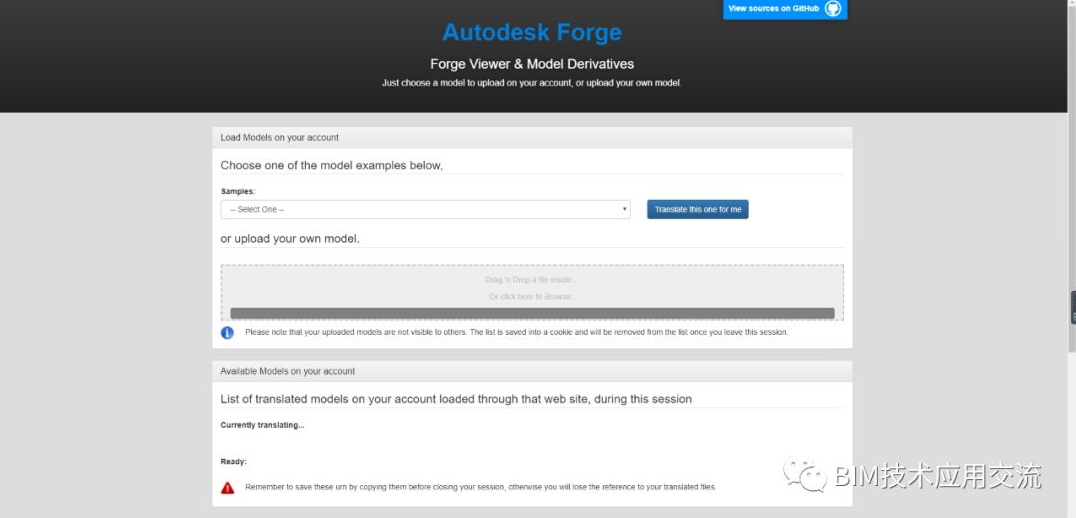

步驟七:轉換模型
選擇一個Revit模型,模型名字不要有漢字,點擊1那片區域就可以上傳一個Revit模型,上傳完成后自動開始轉換,沒開始就點一下2位置按鈕,3位置那串碼要記下來(旁邊有一個復制按鈕)。

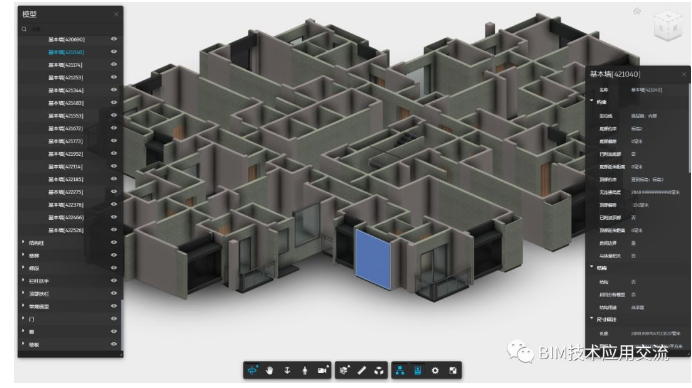

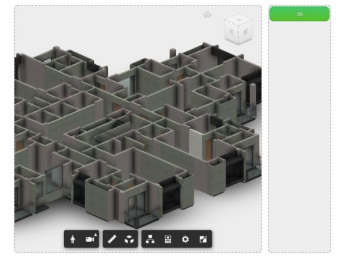

步驟八:鏈接查看模型
最美好的一步來啦,打開網址https://models.autodesk.io/view.html?urn=追上轉換碼,就是第7部里面3位置的碼,或者直接點擊第七步里面3旁邊的小眼睛(查看),神奇的事情就發生了。


可以在web瀏覽器看模型啦,是不是很棒,效果也不錯,各種屬性信息都可以查看,你可以直接把網址復制下來,扔給別人看,再也不需要各種麻煩的步驟來傳。
總結
此外,forge對有建筑信息化web開發需求的開發者是十分友好的,這解決了webgl的很麻煩的開發,可以很快的完成一個帶有BIM模型的建筑信息化管理平臺。
