來源丨益埃畢杯2016年全國大學生Revit作品大賽技術支持組

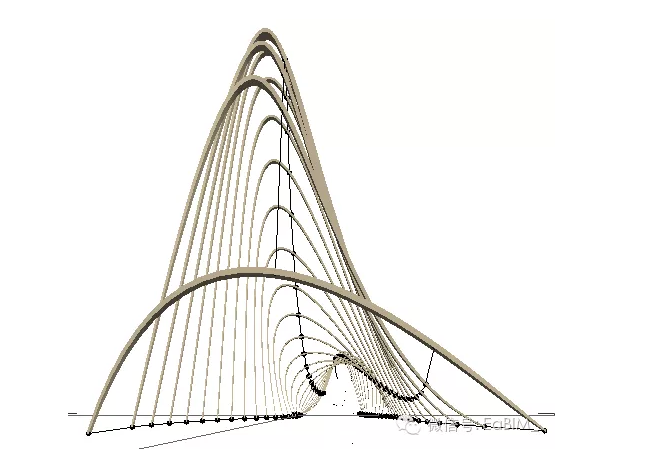

在Revit中使用干擾線自由控制自適應構件模型，例如下圖所示

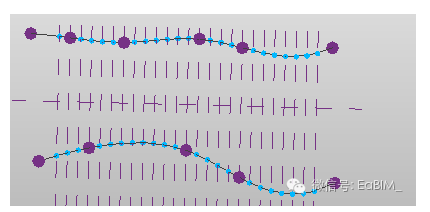

1.首先打開公制體量族，復制多個參照平面，然后任意畫幾根模型線，將模型線以交點的方式選取參照平面來分割，類似下圖

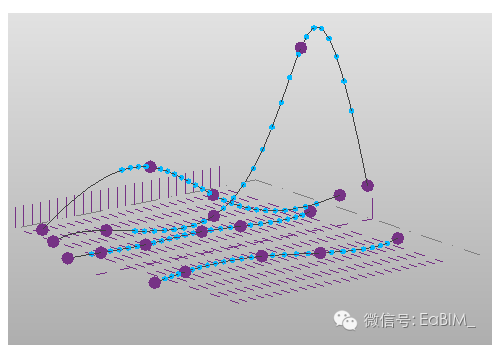

2.根據自己需求繪制干擾線
3.繪制構件

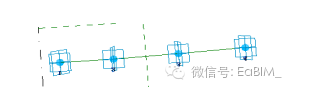

首先新建一個自適應常規模型族，繪制4個自適應點（這里是要與繪制的模型線數量相同的），用參照線使其連接

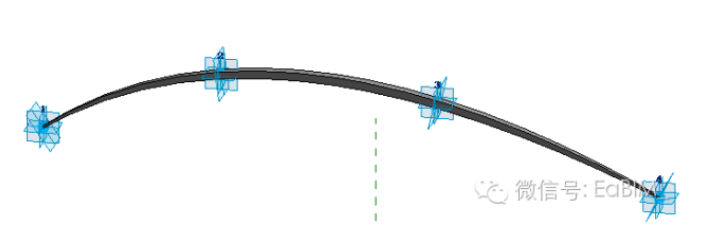

設置好參照平面，繪制自己需要的構件模型
例如：

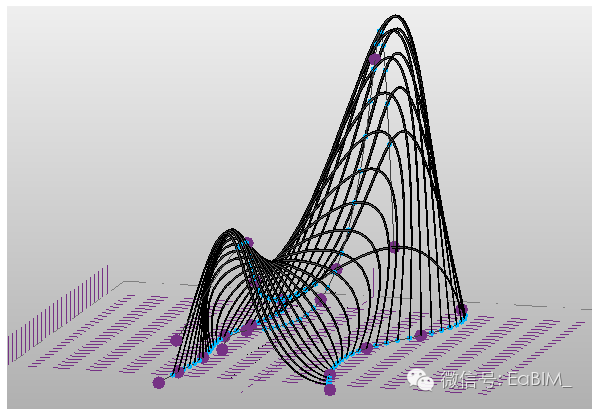

載入到公制體量中，利用重復命令，生成形體，如下圖所示
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
