來源丨益埃畢教育

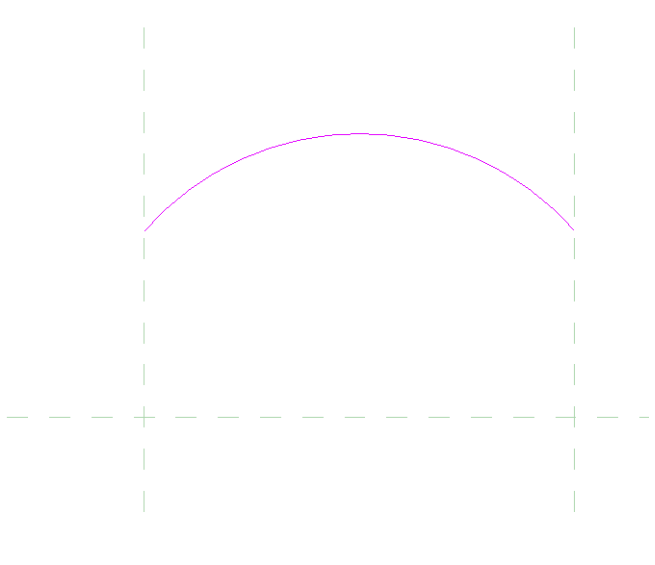

在族定制過程中有時候是需要將弧線的兩端鎖定，而參數驅動半徑、圓心隨之改變，如圖所示。

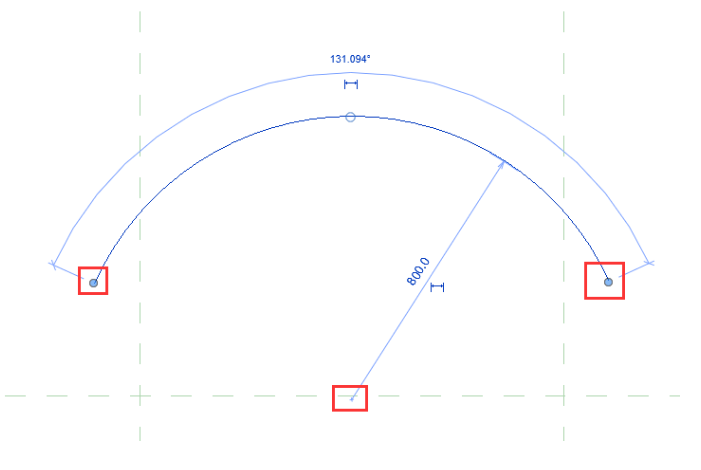

01、但很多時候想要的效果卻以為在Revit中無法實現，例如可以通過控制弧的兩個端點來參變。其實忽略了一個細節：默認在選項欄“改變半徑時候保持同心”是勾選的，如圖所示。

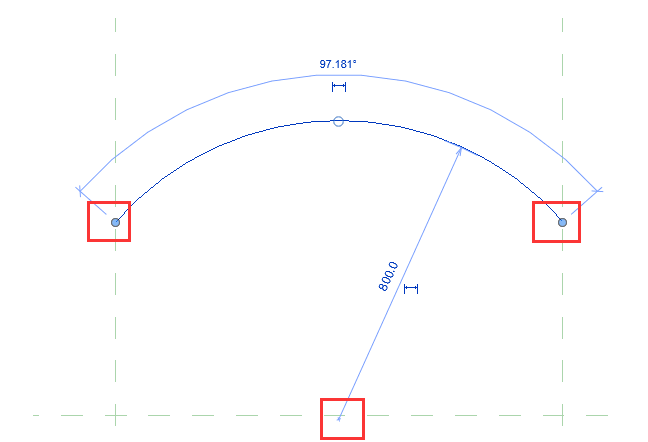

02、嘗試調整會有圓心不懂，半徑變化的問題，或者會遇到報錯，如圖所示。

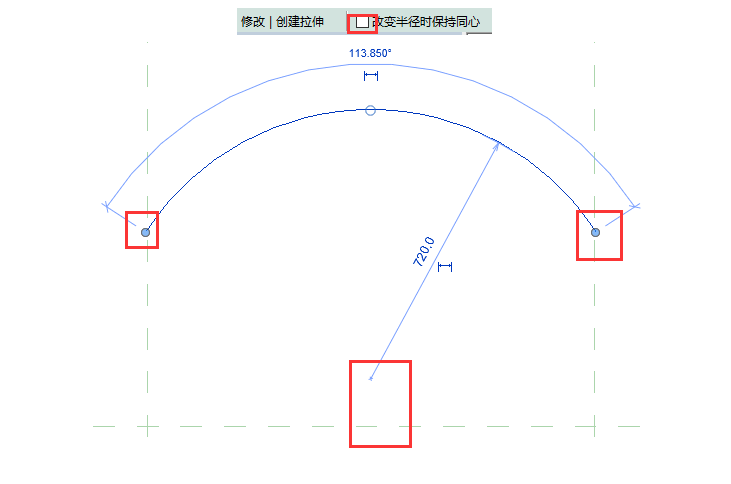

03、如果把勾選取消，則和之前相反，半徑不變，圓心發生化，那么之前報錯的問題也會迎刃而解，如圖所示。
-END-
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
