來源丨益埃畢教育

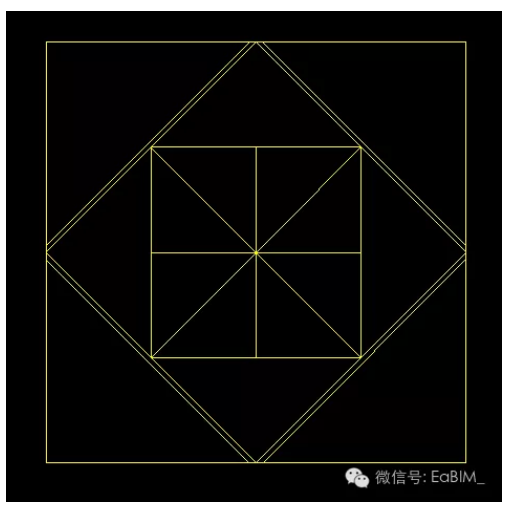

1.在CAD中設計好地板磚造型，注意這里只需要CAD中的線，具體尺寸記住，在CAD中不需要尺寸標注等多余的東西。
2.根據CAD中的圖紙尺寸，在revit中繪制一個有面層的相同大小的樓板，復制一個新的類型，命名為地磚造型。WT平鋪兩個視圖（平面視圖和三維視圖），使用創建零件命令。

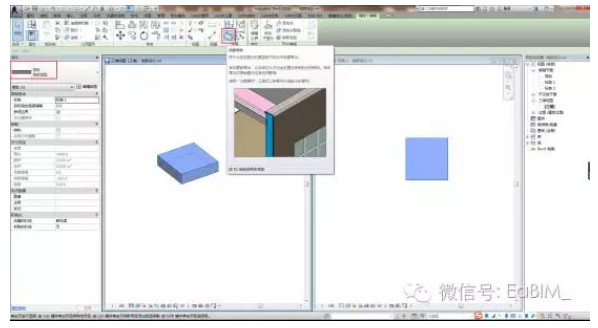

3.選擇圖元單擊創建零件按鈕，使用分割零件命令，進入“修改/分區”草圖模式。

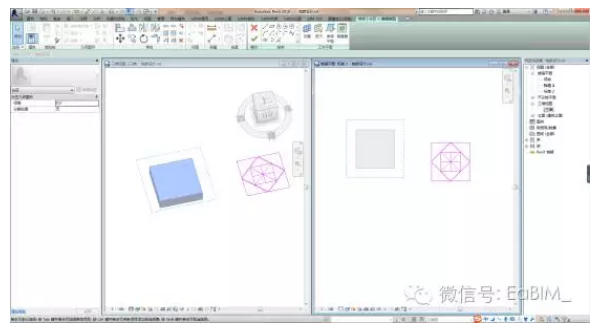

4.單擊“編輯草圖”進入后，設置工作平面，拾取樓板的表面。將準備好的CAD文件進行導入。注意：導入CAD是在編輯草圖時進行導入。
5.到平面視圖中將草圖進行移動對齊，然后完成。注意：因為平面視圖中零件可見性顯示的是原狀態，所以平面視圖中沒有顯示零件。

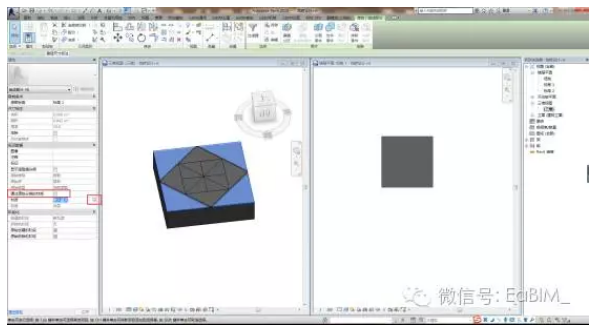

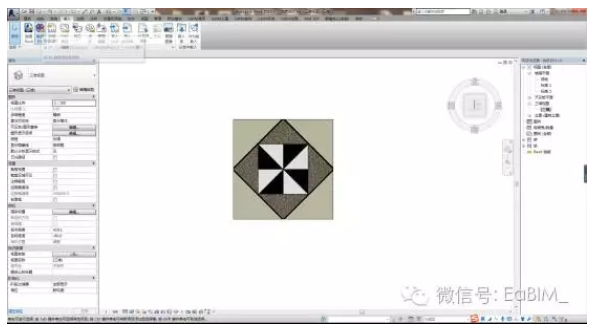

6.在三維視圖中選中需要修改的零件，將通過原始分類的材質取消勾選，進行材質的添加。
7.進行復制。注意：零件可見性顯示零件的是不能進行復制的，需要將零件可見性改為原狀態在進行復制即可。
