當一根梁的截面是斜截面時該如何去切割?

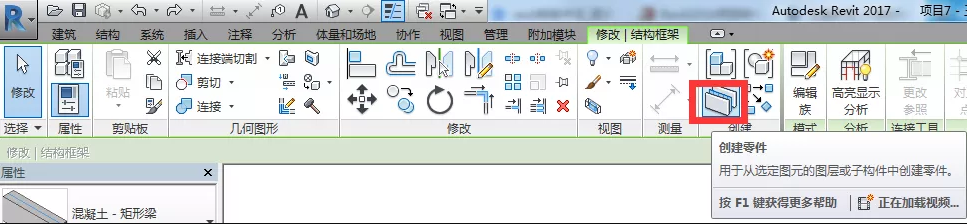

1、首先繪制一段梁后選擇繪制好的梁，在修改工具欄里的創建欄中選擇“創建零件”的圖標；
2、點擊“創建零件”后出現有零件功能的組成部分，則選擇“分割零件”；

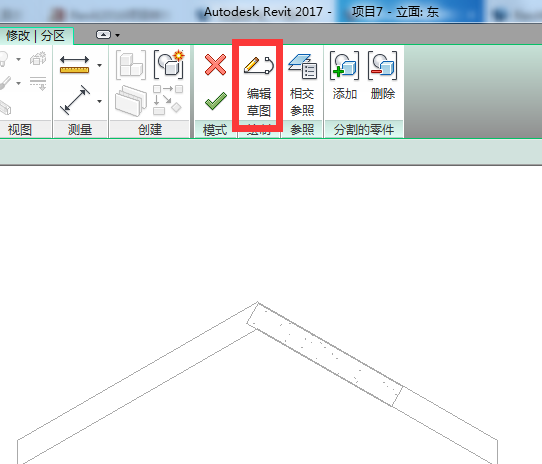

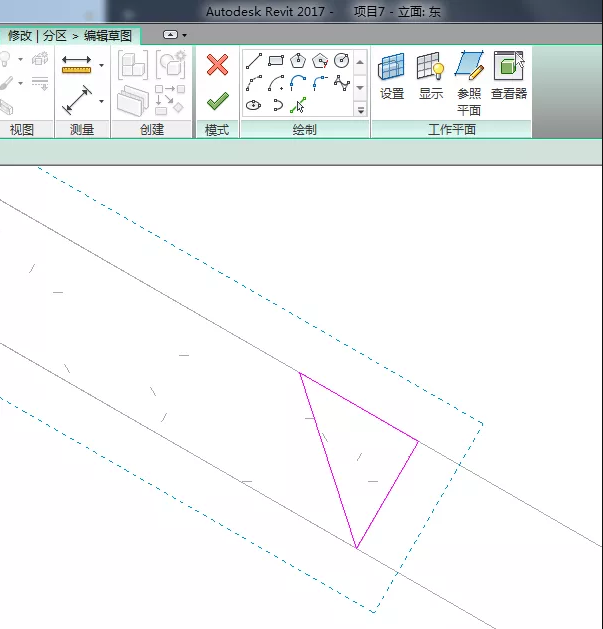

3、接著編輯草圖，在繪制草圖前應設置一個切割梁工作平面。在修改工具欄里選擇“設置”工具后選擇“拾取一個平面”，工作平面設置好接下來則編輯草圖；

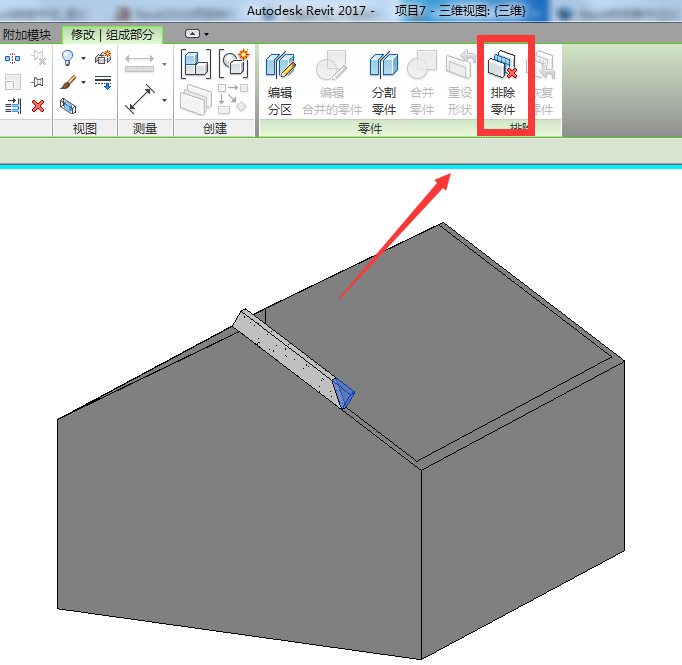

草圖編輯完成后回到三維視圖里查看發現還沒有切割成，選擇之前切割好的梁的形狀，在修改工具欄里選擇“排除零件”則就完成了切割。
