Revit做不規則墻體（厚度不均勻）的方式，簡單說是“內建模型”屬于“墻類”的構件。
下面直接上步驟：
1、創建內建模型；

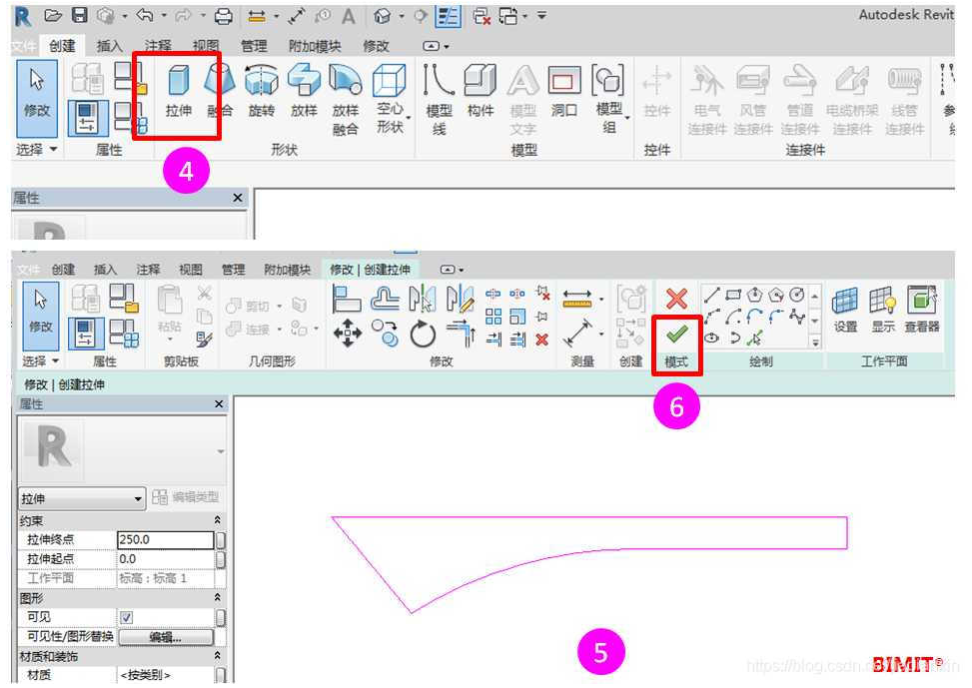

2、創建實體，這里用的是拉伸體的方式；

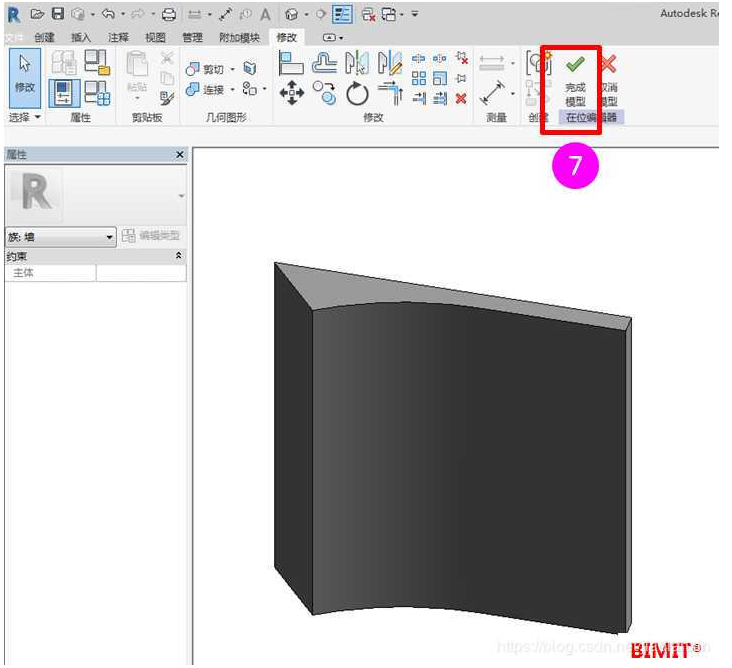

3、完成這個內建模型的創建；

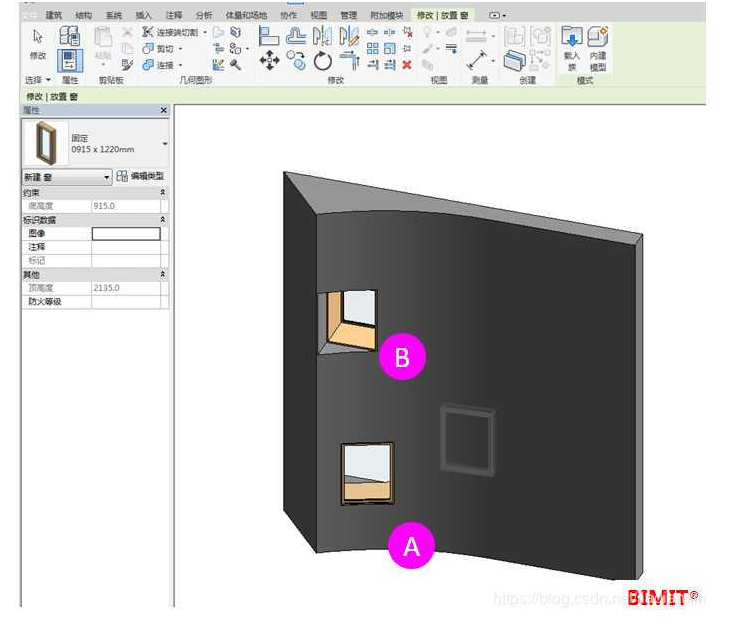

4、直接插入窗戶就可以了。這里要注意的是，從墻的哪一面插入窗戶，會導致窗戶的適應結果不同（見A窗和B窗）
圖文/BIM設計師斑馬
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
