    當項目中插入的窗未被視圖剖切平面剖切時，即一般定義為當窗的底高底大于1500時，窗在樓層平面視圖上以虛線顯示，表示該窗的平面位置。如圖1；

    圖1

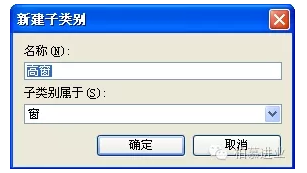

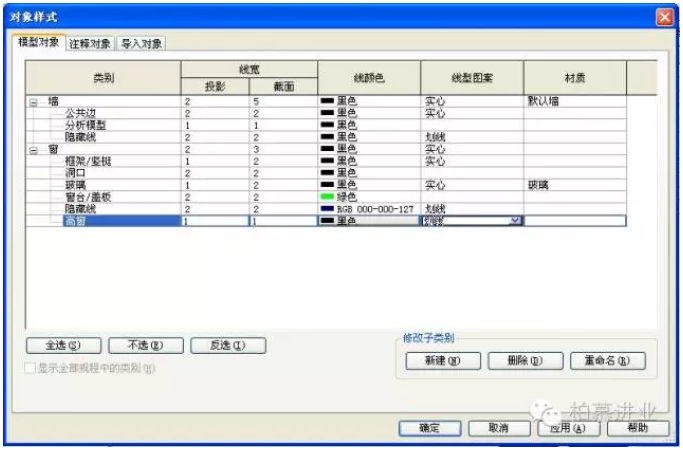

    1）在族編輯器中，可以點擊菜單“管理—對象樣式”，彈出“對象樣式”對話框，在“模型對象”選項卡中，可以為窗添加不同的子類別。如圖2，點擊修改子類別中的“新建”按鈕，彈出“新建子類別”對話框，如圖3，設置子類別屬于窗，輸入子類別名稱為“高窗”，點擊確定按鈕，可為窗添加“高窗”子類別。參考圖2高窗子類別設置線寬、線型等。

    圖2

    圖3

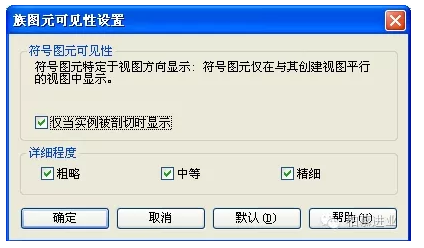

    2）點擊設計欄符號線工具，類型選擇器中選擇符號類型為“窗：截面”，繪制窗符號線，繪制完成后，選擇繪制的“窗：截面”類型的符號線，點擊設計欄“可見性”按鈕，彈出“族圖元可見性設置”對話框，勾選“僅當實例被剖切時顯示”選項，點擊確定退出“族圖元可見性設置”對話框。繼續使用“符號線”工具，在類型選擇器中選擇線類型為在對象樣式對話框中添加的“高窗：投影”，沿“窗：截面”符號線繪制高窗線，如圖4。確保其可見性設置中，不勾選“僅當實例被剖切時顯示”選項，如圖5。即當使用該窗時，如果窗被剖切，則窗將同時顯示“窗：截面”符號線與“高窗：投影”符號線，但實線會將虛線重合顯示為實線。而當窗不被剖切時，將顯示“高窗：投影”符號線。

    圖4

    圖5

    3）將窗載入至項目中，當窗高臺高底大于樓層平面視圖設置的視圖剖切面時，窗顯示為如圖6；

    圖6

    4）通過控制族號線的可見性，可以設置符號線是否當實例被剖切時顯示，這在處理類似高窗的問題時，起到非常關鍵的作用。
