如何統計設備參數信息
——廣筑BIM機電工程師朱國鵬
隨著BIM發展的漸趨成熟，工程各參與方對BIM模型的深度要求越來越高，他們希望模型中能夠包含圖紙中的所有信息，并且一部分信息能夠被統計。今天小編就簡單介紹一下如何使用能夠被統計的共享參數。
首先介紹一下什么是共享參數。共享參數是可以添加到族或項目中的參數定義。共享參數保存在與任何族文件或Revit項目不相關的文件中；這樣可以從其他族或項目中訪問此文件，其中的信息可用于多個族或項目。參數中的信息若要使用在標記中，它必須是共享參數。在要創建一個顯示各種族類別的明細表時，共享參數也很有用；如果沒有共享參數，則無法執行此操作，在Revit中這被稱為創建多類別明細表。另外共享參數又分為類型參數和實例參數。區別如下：
類型參數：同一類型的族所共有的參數為類型參數，一旦類型參數的值被修改，則項目中所有該類型的族個體都相應改變。例如，有一個窗族，其寬度和高度都是使用類型參數進行定義，寬度類型參數為1200mm，高度類型參數為1500mm，在項目中使用了3個這樣尺寸類型的窗族。如果把該窗族的寬度類型參數從1200mm改為1500mm，則項目中這3個窗的寬度就同時都改為1500mm了。
實例參數：僅影響個體，不影響同類型其他實例的參數稱為實例參數。仍以窗族為例，當窗臺高度的參數類型是實例參數時，當其中一個窗的窗臺高度從原來的900mm改為450mm時，其他窗的窗臺高度保持不變。
下面我將以風機為例詳細介紹共享參數的設置過程：

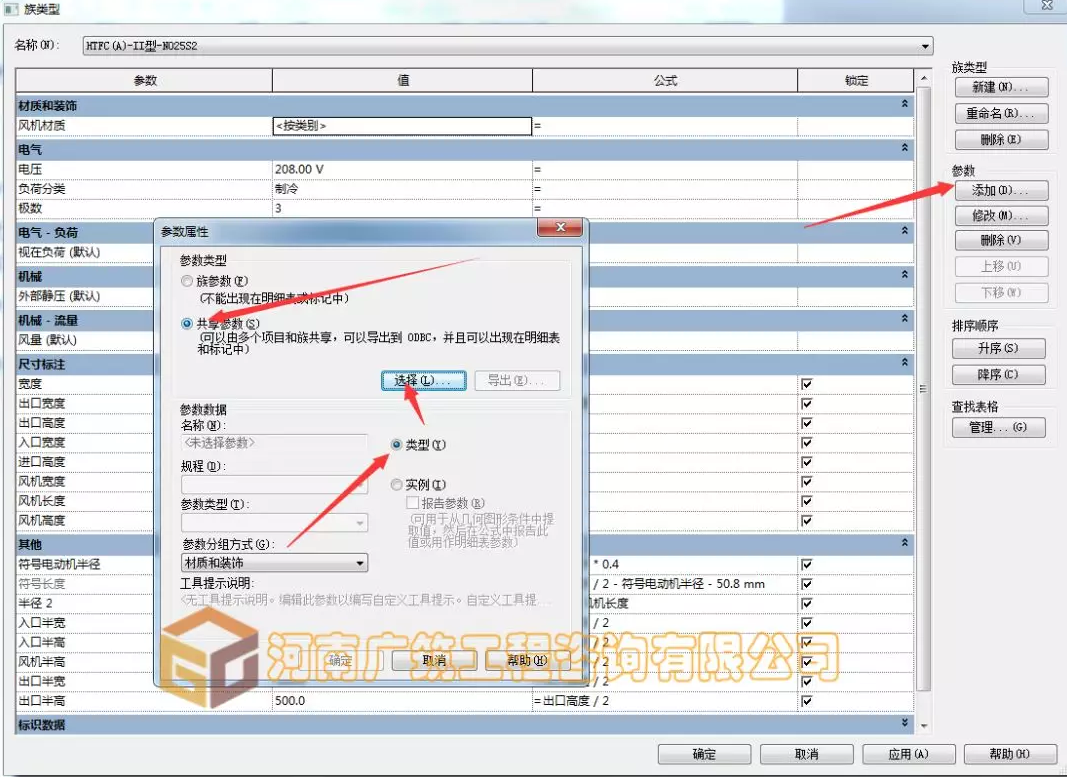

1、第一步，編輯風機族，添加共享類型參數。

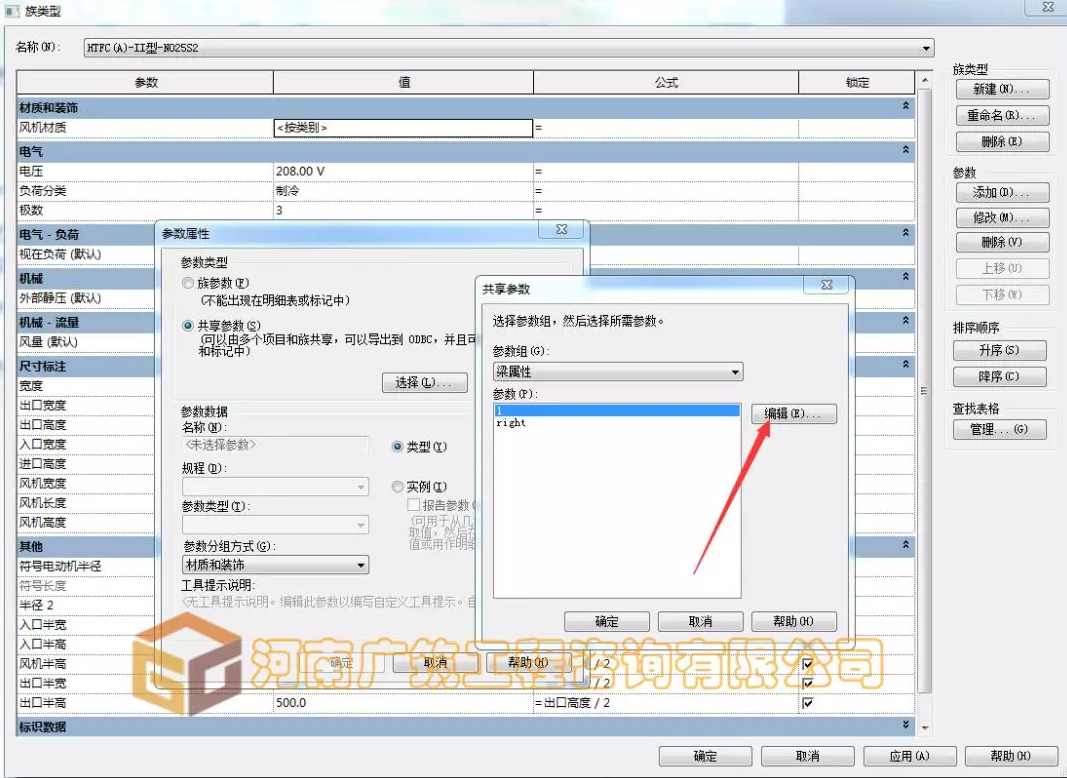

2、第二步，編輯共享參數。

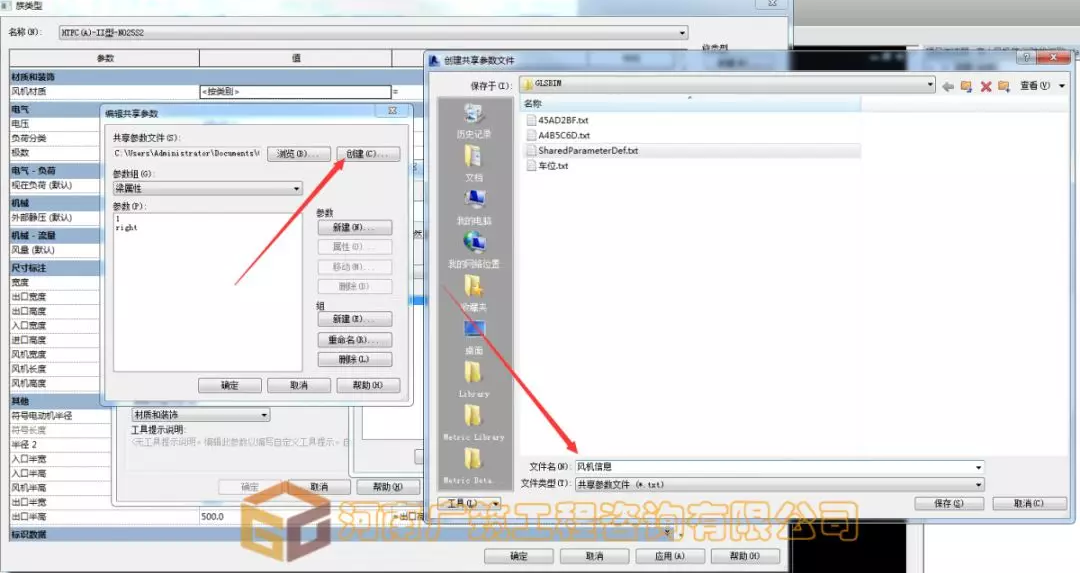

3、第三步，創建共享參數文件夾。

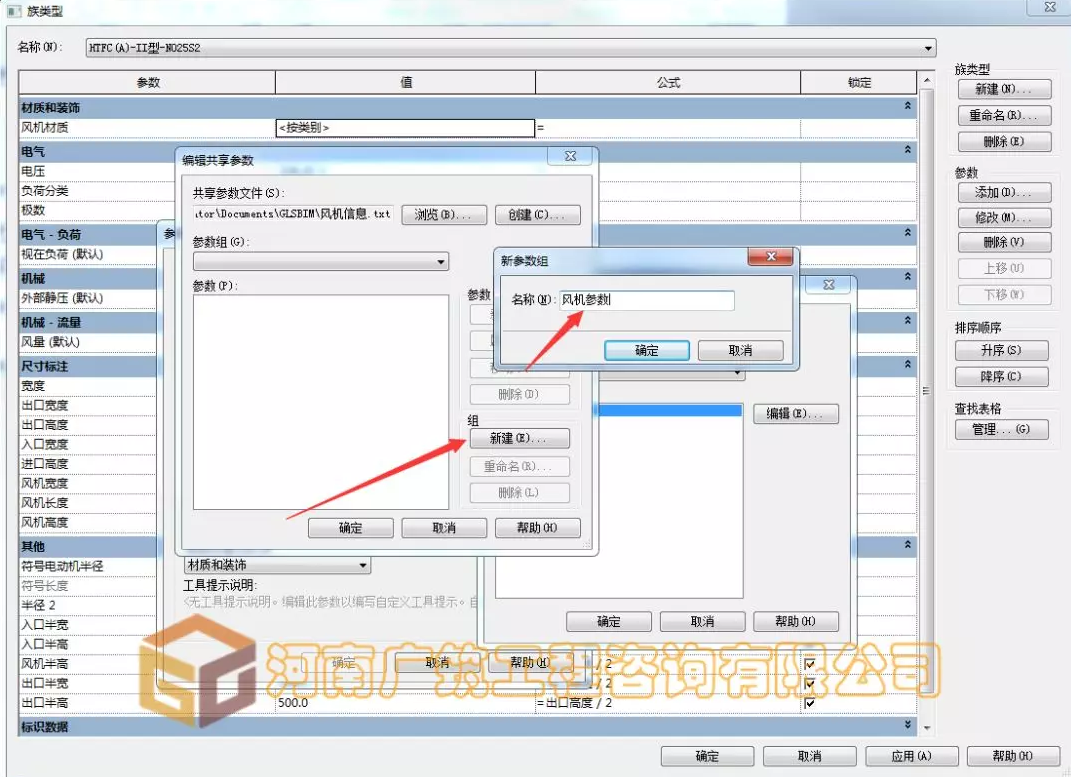

4、第四步，新建參數組。

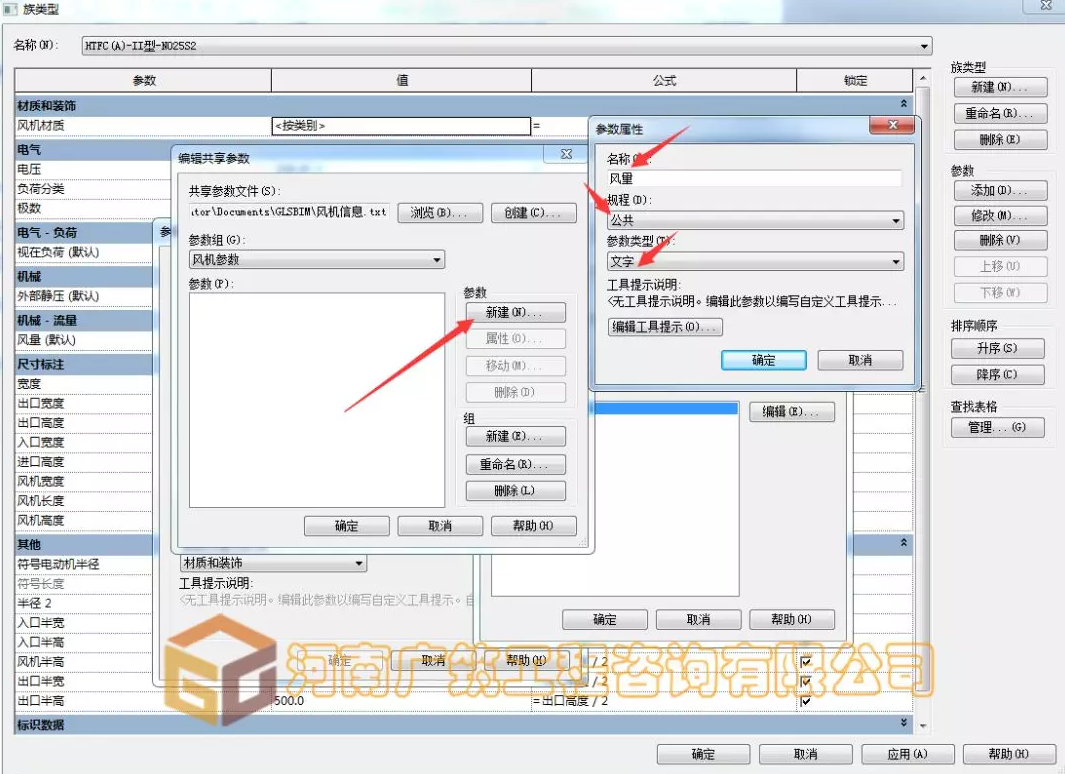

5、第五步，新建參數。

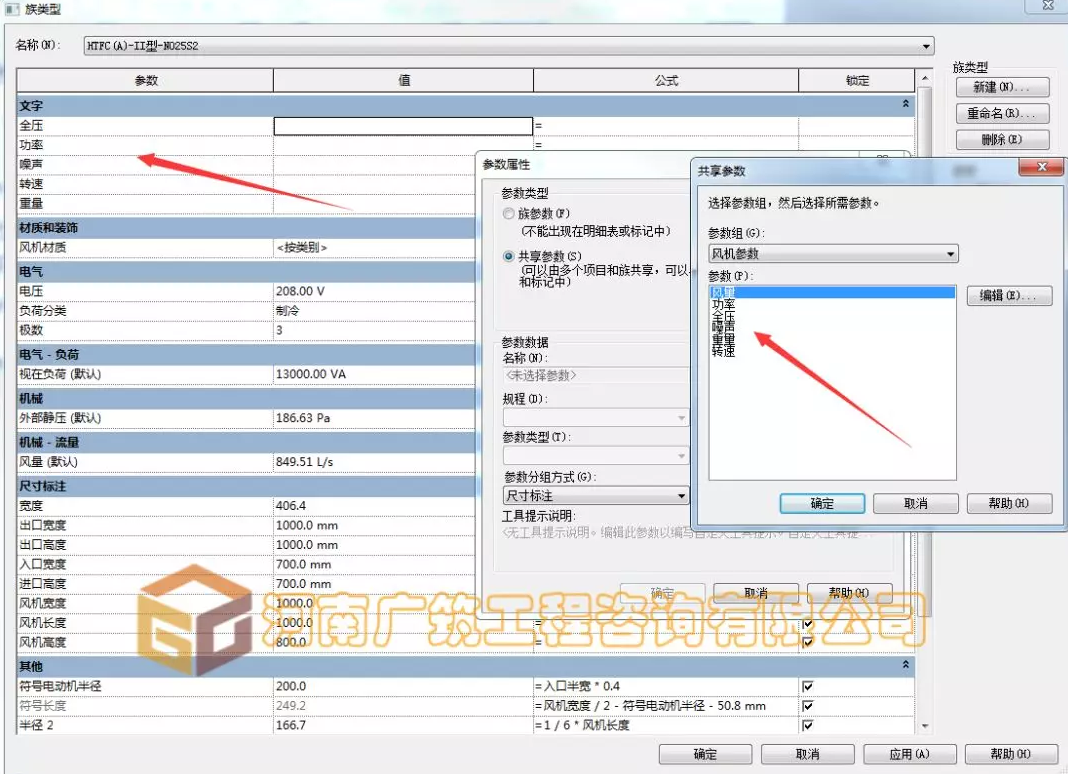

6、第六步，將創建的參數添加到風機族中，并將族載入到項目中。

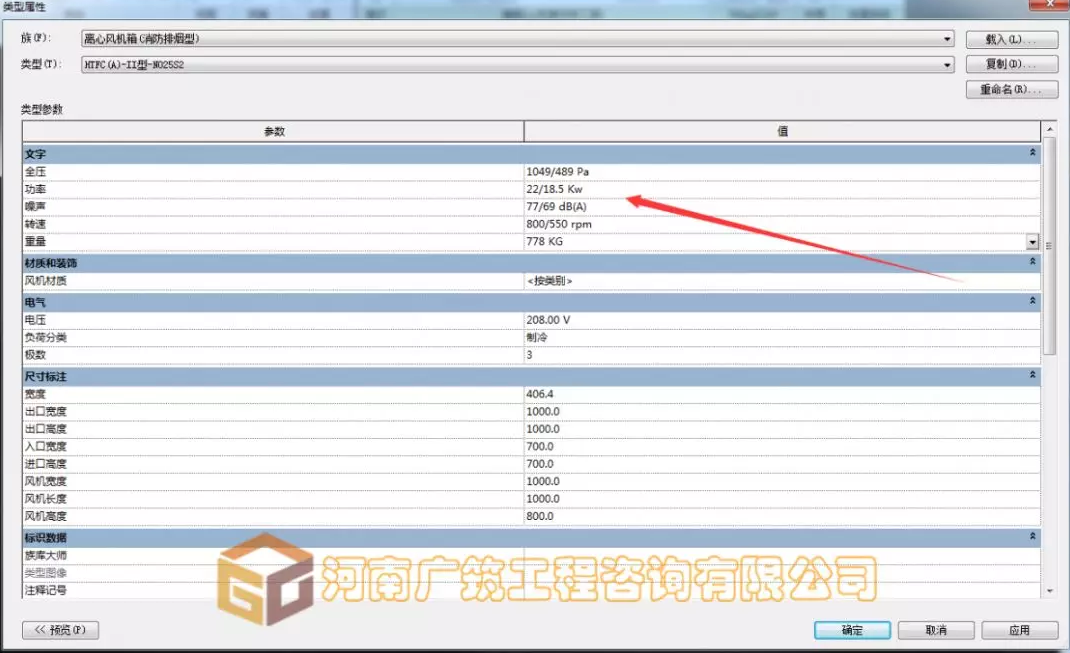

7、第七步，將風機信息輸入到族參數中。

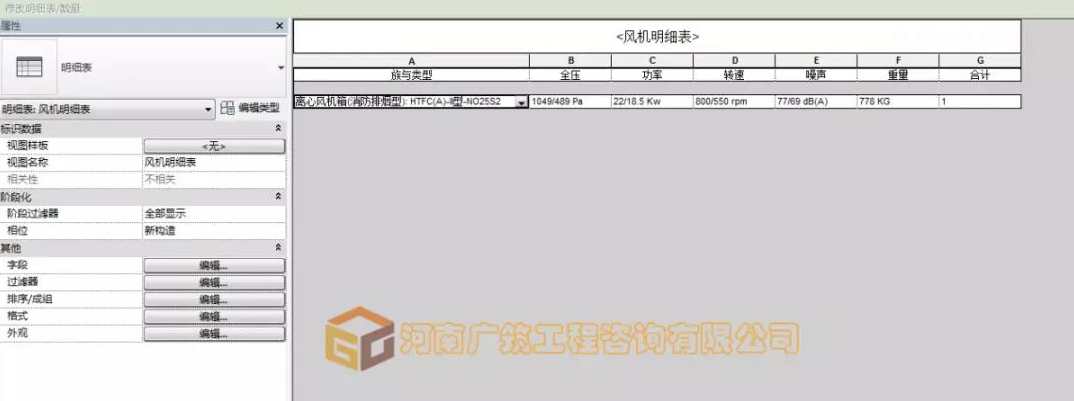

8、第八步，創建明細表，添加需要被統計的字段。
小結：本文章只是拋轉引玉，給大家一個完善BIM模型信息，提高信息利用頻率的思路，希望大家能夠不斷的完善模型信息，并不斷擴展模型信息利用的維度。
