在Revit中，機械設備是一個龐大的類別，其中包含空調機組，熱水器，風機盤管，風機及制冷機等。當我們使用明細表統計機械設備時，水暖相關的所有機械設備都會出現在同一張明細表中。用戶希望根據設備的用途不同，生成獨立的明細表。

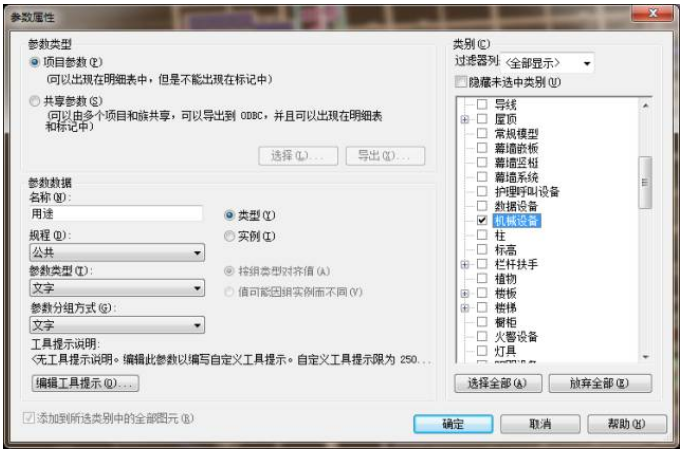

1.在“管理”選項卡上點擊“項目參數”命令，在彈出的“項目參數”對話框中點擊“添加”。在“參數屬性”對話框中，為“參數類型”選擇“項目參數”；在“參數數據”中，將“名稱”設置為“用途”，“參數類型”設置為“文字”，并點擊“類型”，將該參數設置為類型參數；最后在“類別”中勾選“機械設備”。分別點擊“確定”關閉“參數屬性”對話框和“項目參數”對話框。

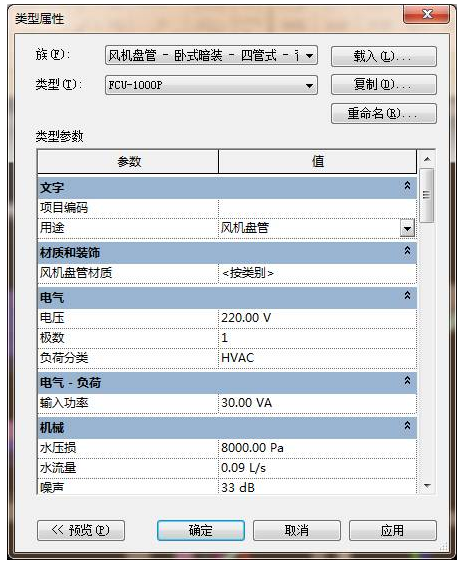

2.單擊選擇任意機械設備構件，在其屬性面板中點擊“編輯類型”按鈕。根據機械設備的用途不同，為“用途”參數賦相應的值。
3.在“分析”選項卡上點擊“明細表/數量”命令，在“新建明細表”對話框中，為“類別”中選擇“機械設備”，將“名稱”改為某一類設備的名稱，這里以風機盤管為例，然后點擊“確定”。
在“明細表屬性”對話框中，選擇“族與類型”、“型號”、“合計”、“類型注釋”和“用途”作為“明細表字段”。

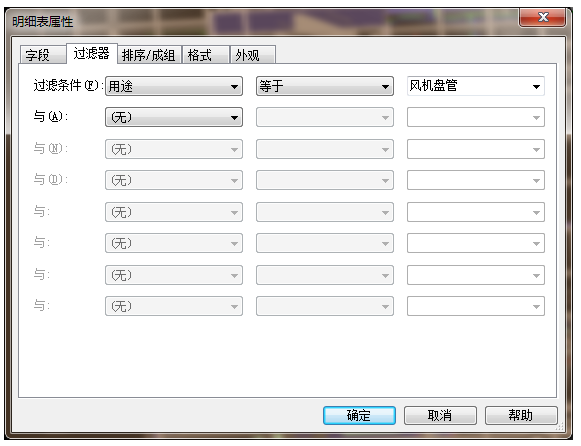

點擊“過濾器”選項卡，將“過濾條件”設置為“用途”“等于”“風機盤管”。
點擊“排序/組成”選項卡，將“排序方式”選擇為“族與類型”，并且勾選“總計”，在右側下拉框中選擇“僅總數”，然后取消勾選“選項列舉每個實例”。
點擊“格式”選項卡，在“字段”中選擇“用途”，在“字段格式”下勾選“隱藏字段”。
最后，點擊“確定”完成明細表的創建。

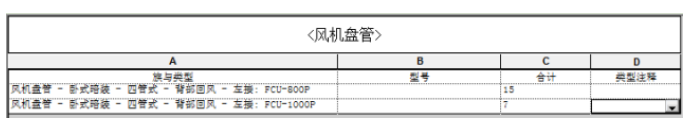

4.在明細表中，表頭的名稱都改為參數名。用戶可以通過點擊表頭修改其顯示名稱，使其更加貼切專業上名稱。該修改不會影響參數的名稱，僅僅是為了改變其在明細表和圖紙中的顯示。
用戶還可以進一步調整表格的外面。點擊“外觀”選項卡，取消勾選“數據前的空行”。點擊“格式”選項卡，在“字段”中選擇希望居中顯示的字段，將“對齊”改為“中心線”。

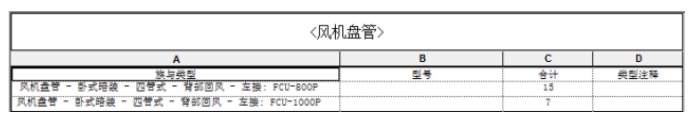

完成修改后，可以將改明細表插入圖紙中。這樣就得到用戶希望的設備表效果了。
