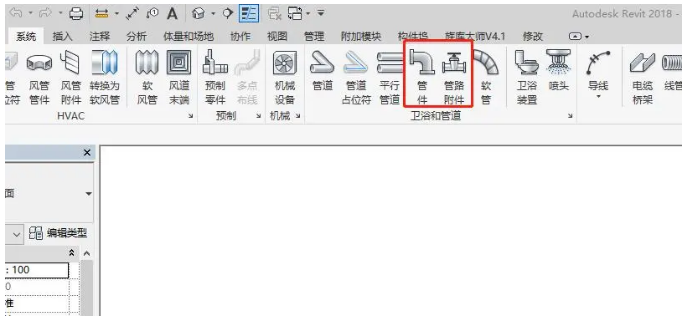

我們在使用Revit的時候經常會看到Revit機械的菜單中會有管件和管路附件這兩個菜單。那么我們首先要區分一下管件和管路附件的定義：
管件一般指的是彎頭、三通、四通、活結、堵頭等。
管路附件一般指連接件、閥門、地漏等。
下面我們演示一下通過用公制常規模型的族樣板制作管路附件族的過程。【一個Revit小閥門的案例】
教程開始

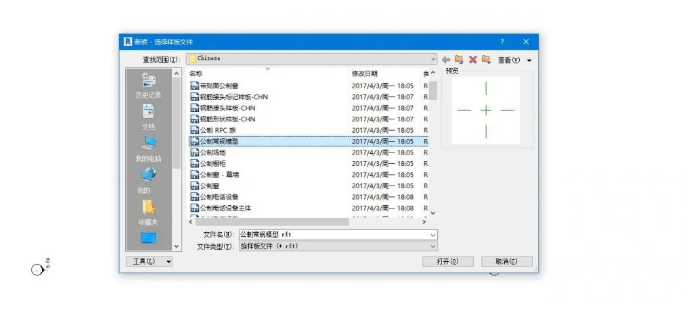

1.新建族，選擇公制常規模型。

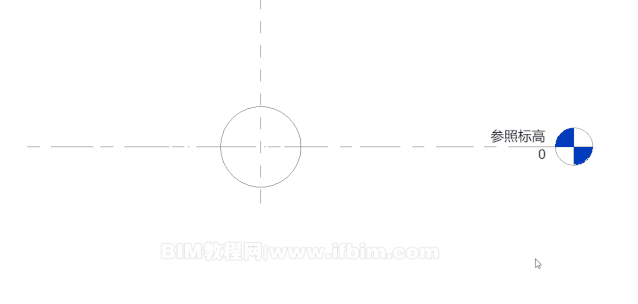

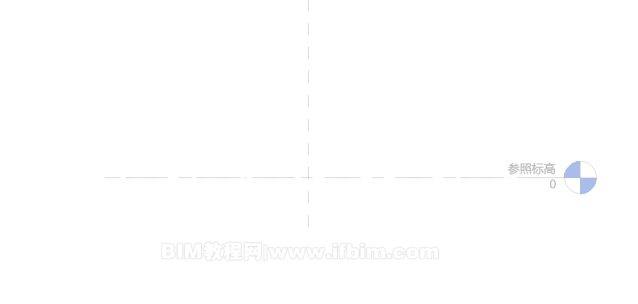

在立面視圖中創建拉伸，制作成閥門的閥體，可以根據自己的需求創建對應的組件，精細度也可以自己按照需求制作。

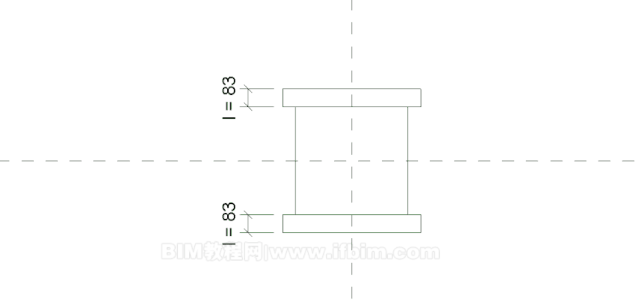

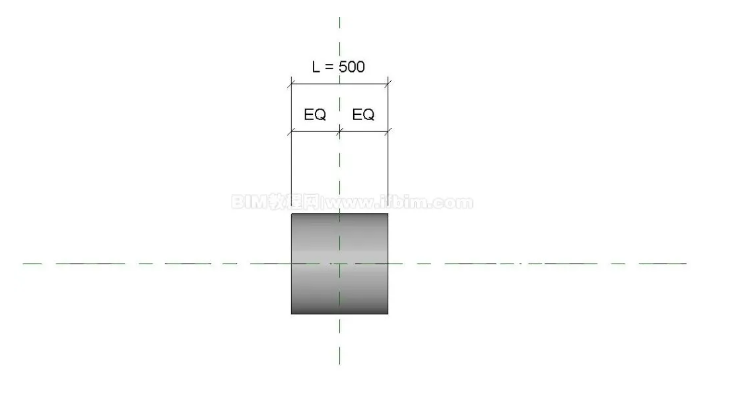

在平面圖上將閥體中心對正,并給閥體長度給參數。
接下來制作閥體兩端的連接部分，這步操作是為了讓閥門和實物外形相近。
創建一個簡單的閥頭

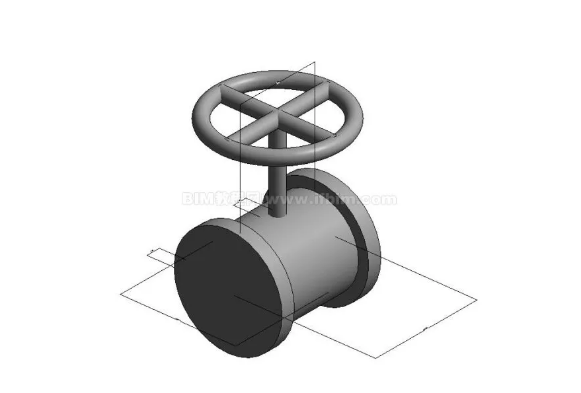

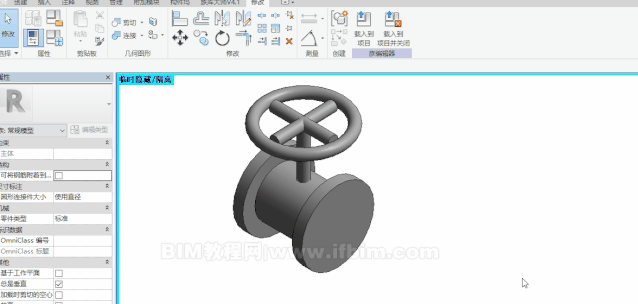

再完善一下閥頭

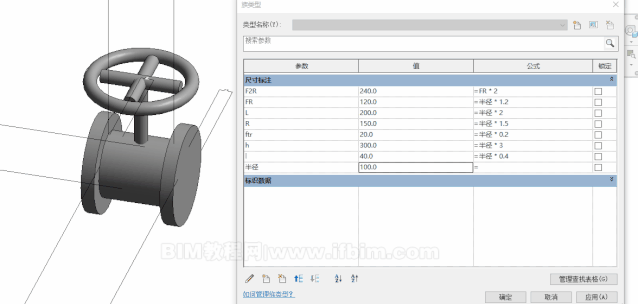

把參數關聯一下，盡量把參數之間形成倍數的關系。

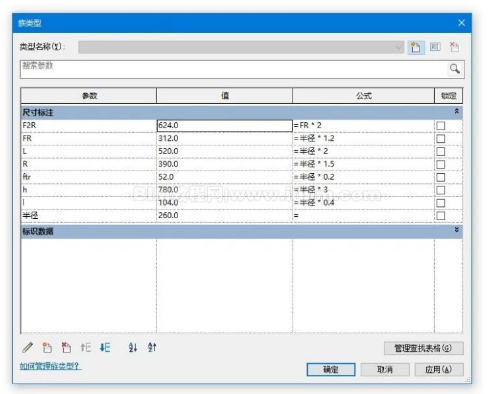

通過修改半徑，其他形狀會隨之改變。
后面我們需要修改一下族類別和族參數。
添加連接件并給連接件給參數。

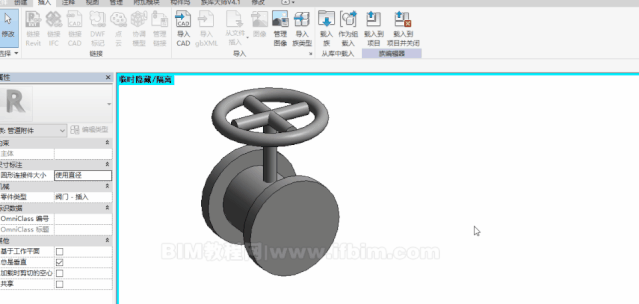

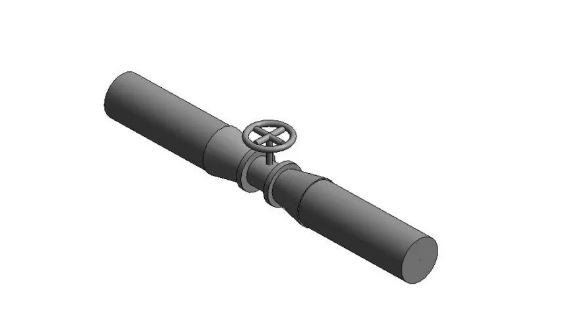

測試族

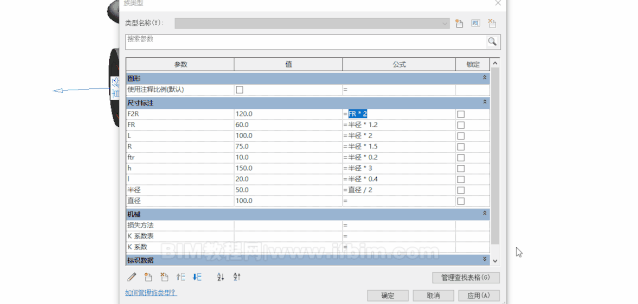

我們發現閥門不能隨著管道的變化而變化，所以我們需要把族參數中的類型參數全部改成實例參數，改之前需要取消參數之間的公式。

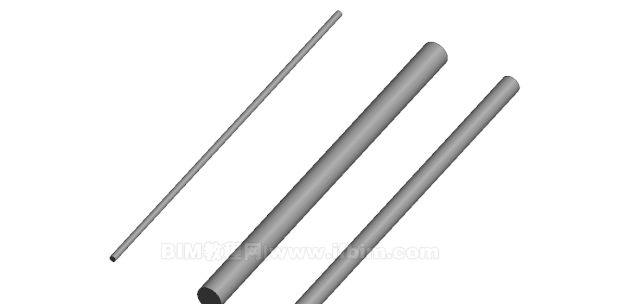

再測試族
這個族做的比較簡單，大家可以根據自己的情況做外形，原理都是這樣的！
