文章來源：BISDC飯堂

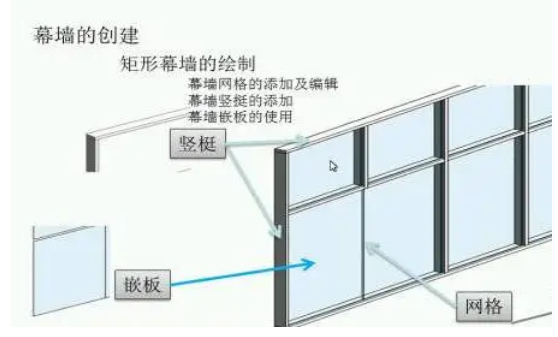

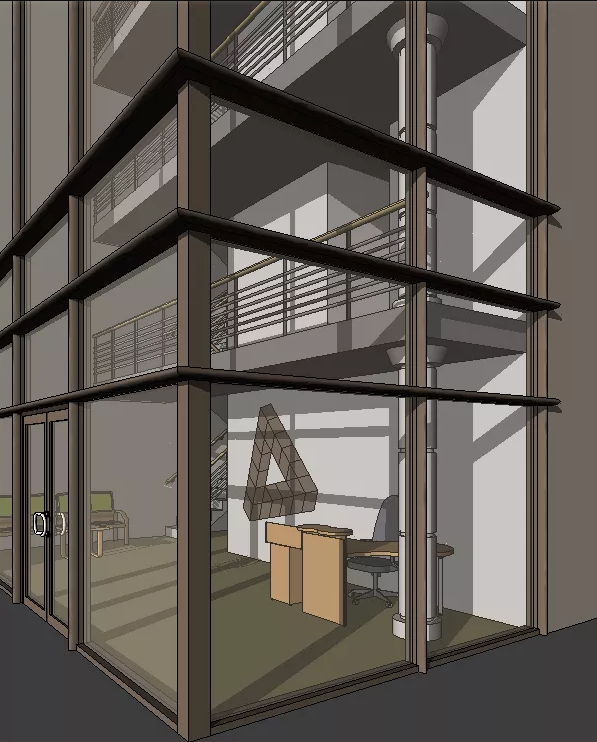

一、Revit中的幕墻術語！
幕墻網格
將創建的整塊幕墻進行分割成一塊一塊的區域
它，決定了這片幕墻的分格大小
幕墻豎挺
/幕墻設計中的支撐結構
/在網格位置生成橫桿（水平豎挺）、立柱（垂直豎挺）
幕墻嵌板
/幕墻嵌板就是幕墻網格分割成的區域
/可以將幕墻嵌板修改為任意墻類型。
嵌板也就是幕墻的面板，建筑的外殼
以上三要素基本構成了幕墻的外觀樣式

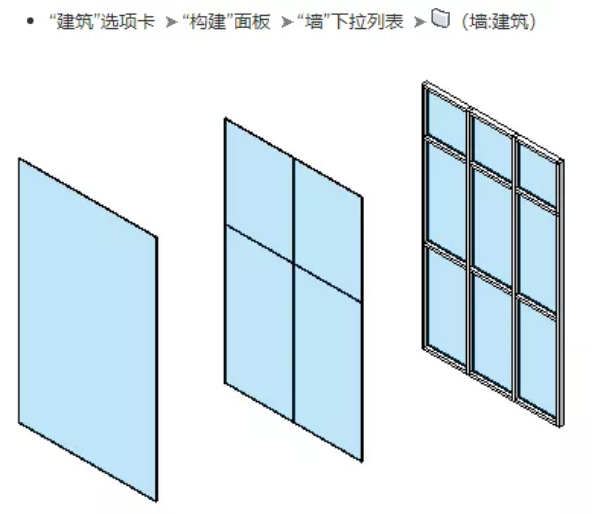

二、三種默認Revit幕墻類型
①幕墻1
/沒有網格或豎挺。
/此種最具有靈活性
②外部玻璃
/具有預設網格。
/可以修改網格規則
③店面
/具有預設網格和豎挺
/可修改網格豎挺規則
他們的區別，
僅僅是在于后兩種自動化分了網格和豎挺。
接下來以我們的小型公建為例，講解一下幕墻創建方法
三、幾個步驟搞定幕墻創建！

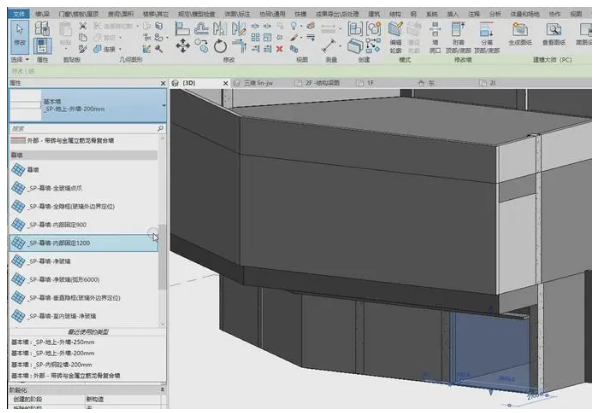

1、創建一塊未經劃分的幕墻
直接選中1F中其中一個店鋪的外墻，在墻類型下拉菜單中找到“幕墻”，替換為未經任何劃分的幕墻。

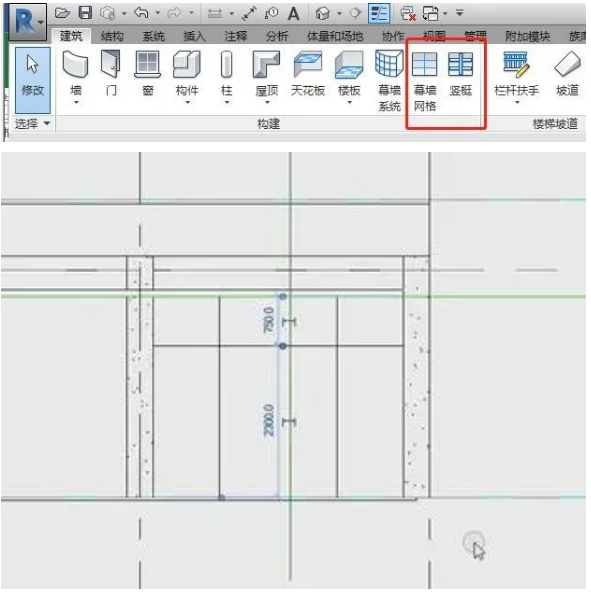

2、在立面視圖繪制“幕墻網格”
切換到立面視圖或三維視圖中，通過【建筑】面板下的“幕墻網格”手動劃分網格間距。

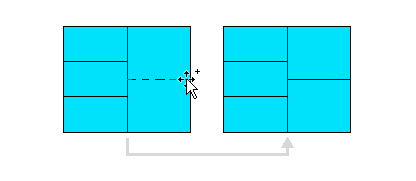

幕墻網格捕捉
放置幕墻網格時，幕墻網格按相等間隔捕捉到幕墻。例如，將光標拖曳到嵌板上時，光標將捕捉到嵌板的中點或1/3標記處。
手動輸入分格數值
通過輸入尺寸數值，可以準確的劃分網格，例如項目中我們統一了所有的店鋪門寬1800mm，則在居中的網格中輸入1800，剩余的門兩邊分格取平均值寬度。

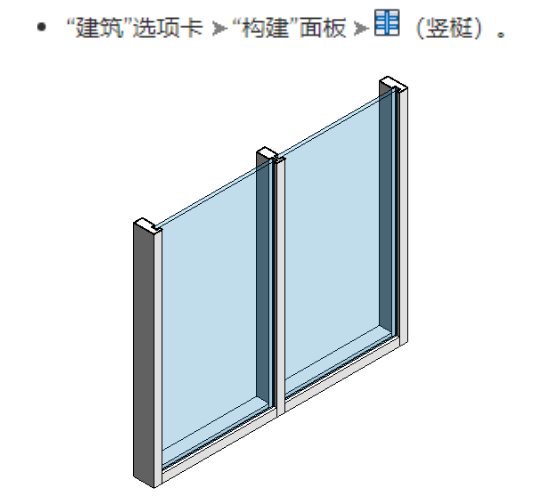

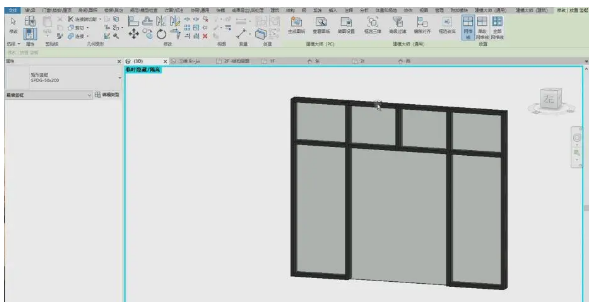

3、添加幕墻豎挺
從類型選擇器下拉菜單中選擇“矩形豎挺”，尺寸我們可以復制多一個類型出來，修改為我們需要的50X200規格的矩形豎挺。
刪除門框下方的豎挺
門框下方是不需要幕墻框料的，那會絆到小盆友：）所以我們需要刪掉不需要的豎挺。
鼠標停留在想要刪除的豎挺附近，用tab鍵切換選中的圖元直至選到想要刪除的那一小分段豎挺，del掉它。

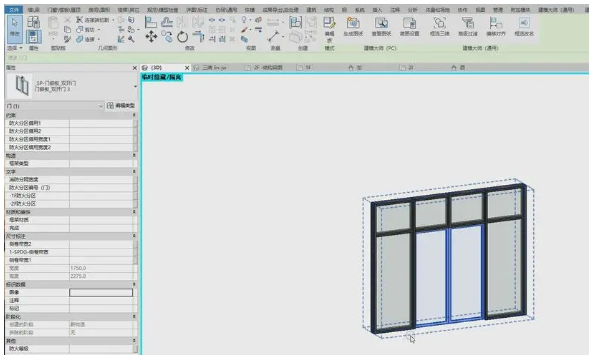

4、將幕墻嵌板修改為雙開門
鼠標停留在中間門那塊嵌板的位置，利用tab鍵切換到選中我們想替換為門的那塊嵌板。
然后在“類型選擇器”中找到合適的雙開門族。
