Revit中樓梯的常見術語和概念
Revit中的樓梯包括以下術語：

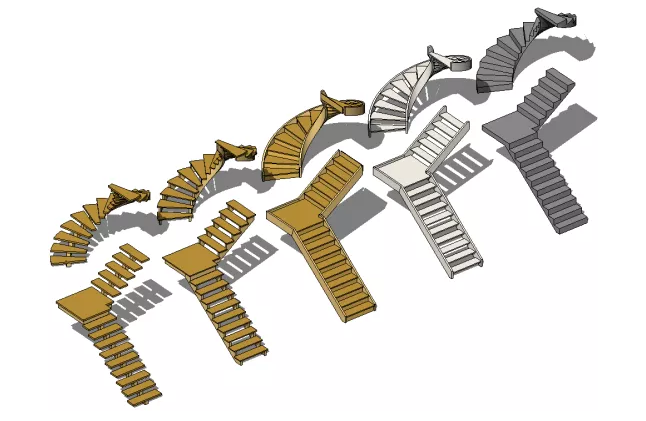

◆梯段：直梯、螺旋梯段、U形梯段、L形梯段、自定義繪制的梯段；
◆平臺：在梯段之間自動創建，通過拾取兩個梯段，或自定義繪制的平臺；
◆支撐（側邊和中心）：隨梯段自動創建，或通過拾取梯段或平臺邊緣創建；
◆欄桿扶手：在創建期間可自動生成，或稍后放置。
Revit樓梯的繪制與編輯

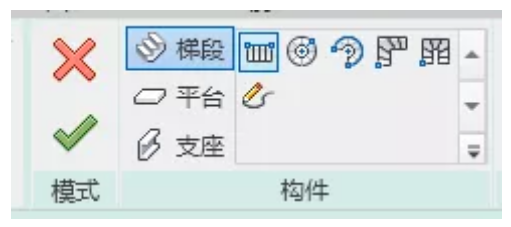

Revit中首選按梯段創建樓梯
繪制梯段是創建樓梯的最簡單方法，繪制梯段時，將自動生成邊界和踢面，完成創建后，還會自動創建欄桿扶手。
【梯段】工具將樓梯設計限制為直梯段、帶平臺的直梯段和螺旋樓梯。（當然后面還是可以轉換為草圖去修改，所以可以放心按梯段繪制樓梯，先把樓梯高度、踢面數這些關鍵要素確定好）

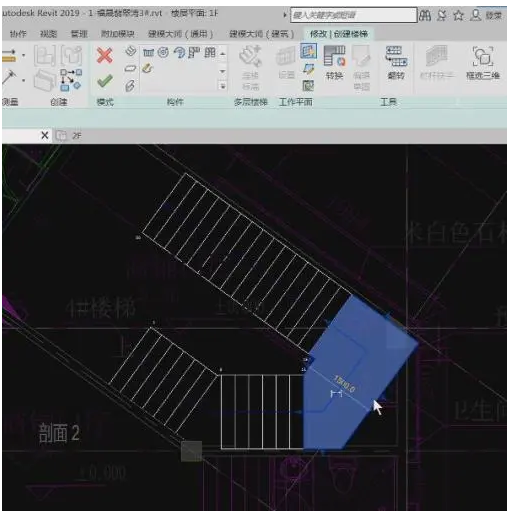

根據已有的CAD底圖繪制梯段最為方便，如果沒有底圖在Revit中從零創建樓梯，可以借助參照平面來輔助繪制梯段，也是很方便和準確的。
繪制梯段時以梯段中心為定位線開始繪制。
可通過繪制參照平面來方便樓梯精確定位。
樓梯各部分構件如何編輯？
通過繪制梯段創建的樓梯，當進入編輯模式時會看到【編輯草圖】按鈕不可選，這時選中想要編輯的平臺或梯段，點擊【轉換】按鈕就可以將構件轉換為草圖樓梯了，然后進行編輯草圖。
可以將梯段、平臺修改編輯成自己想要的造型
樓梯的欄桿樣式也可以進行更換。
