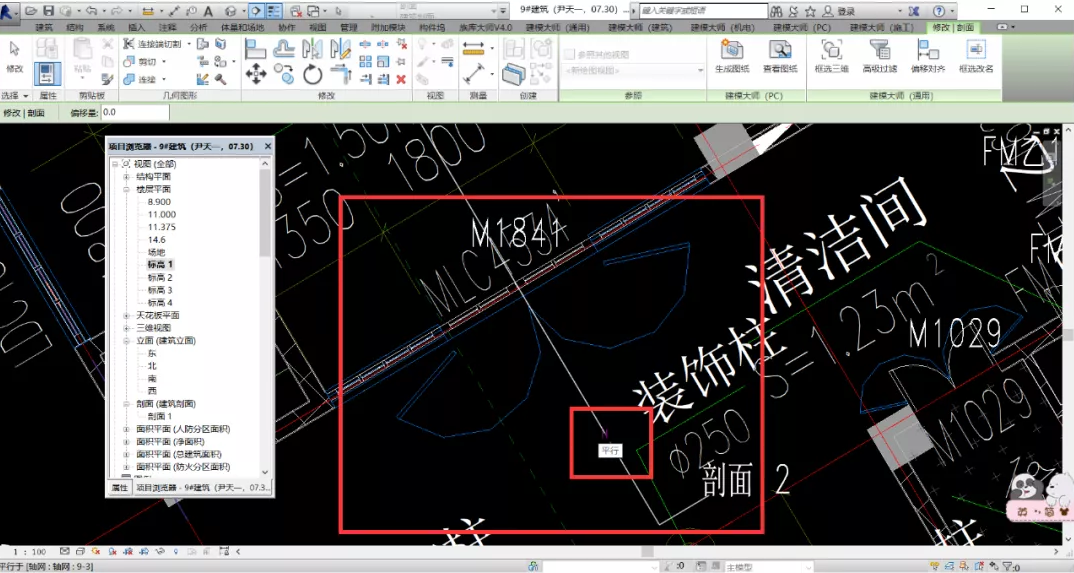

使用Revit繪制剖面圖時我們會發現剖面線只能自定義與水平方向線的夾角（如下圖），但有時我們需要為斜建筑繪制剖面圖，這就需要繪制與斜建筑垂直的剖面線，在不知道建筑與水平線夾角的情況下，我們應如何做呢？

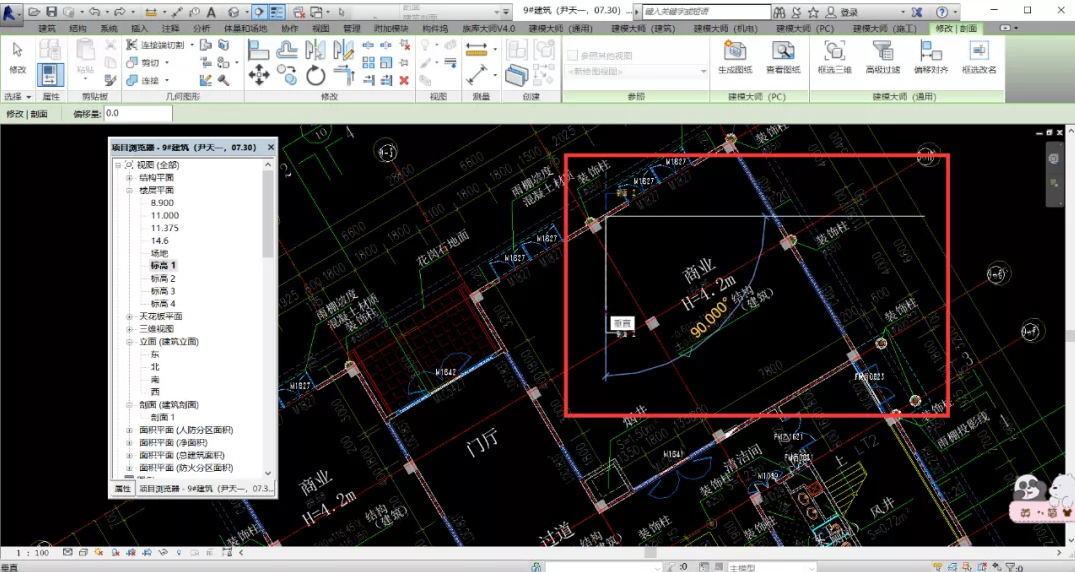

1、在建筑選項欄中找到參照平面命令，繪制一條與建筑垂直的參照平面。
2、打開剖面繪制命令，首先確定剖面的起點，然后左右移動鼠標，使剖面線找到與參照平面平行的方向，沿該方向繪制即可。
