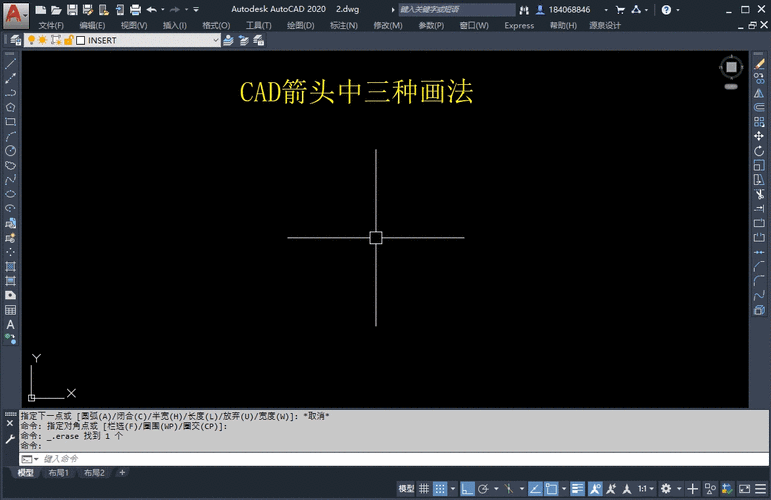

本文將詳細介紹如何在CAD2023中繪制箭頭。在CAD設計中，箭頭是一個常用的元素，它可以用于標記方向、指示流程或指向特定的對象。繪制箭頭可能會有不同的方法和技巧，但在CAD2023中，你可以使用一些簡單而有效的工具和命令來完成。
步驟一：繪制箭頭的線段
首先，我們需要繪制箭頭的線段。在CAD2023中，你可以使用線段工具來完成這個步驟。在CAD的工具欄中，找到“線段”工具并點擊。接下來，你需要選擇繪制箭頭的起點和終點。點擊起點后，移動光標到終點位置并點擊，這樣就完成了箭頭線段的繪制。
步驟二：創建箭頭頭部

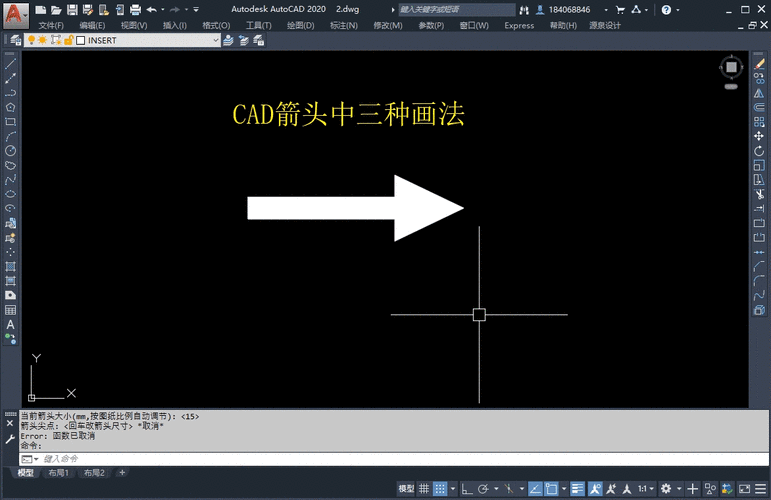

現在，我們需要?jiǎng)?chuàng)建箭頭的頭部。CAD2023提供了一個方便的工具來創建箭頭頭部，即“箭頭頭部”命令。在CAD的命令提示框中輸入“ARROWHEAD”并按下回車鍵，然后從出現的箭頭樣式列表中選擇一個合適的樣式。接下來，CAD會要求你選擇箭頭頭部的位置。點擊箭頭線段的末端，這樣箭頭頭部就會被創建并連接到線段上。
步驟三：調整箭頭的尺寸和比例
一旦你創建了箭頭的頭部，你可以根據需要調整它的尺寸和比例。在CAD2023中，你可以使用“縮放”命令來完成這個任務。選擇箭頭頭部，然后輸入“SCALE”命令并按下回車鍵。CAD會要求你指定基準點和縮放因子。選擇箭頭頭部的基準點，然后輸入一個合適的縮放因子，按下回車鍵，這樣箭頭頭部的尺寸和比例就會被調整。
步驟四：編輯箭頭的屬性
在CAD2023中，你可以編輯箭頭的各種屬性，如顏色、線型和線寬等。要編輯箭頭的屬性，你可以使用“屬性編輯器”工具。在CAD的工具欄中，找到“屬性編輯器”工具并點擊。接下來，選擇箭頭頭部，然后在屬性編輯器中選擇你想要編輯的屬性，如顏色、線型和線寬等。輸入新的屬性值并按下回車鍵，這樣箭頭的屬性就會被修改。
步驟五：保存和使用箭頭樣式
在CAD2023中，你可以保存你創建的箭頭樣式，并在將來的設計中重復使用。要保存箭頭樣式，你可以使用“保存樣式”命令。選擇箭頭頭部，然后輸入“SAVEMULTISTYLE”命令并按下回車鍵。CAD會要求你輸入一個樣式名稱，輸入一個合適的名稱并按下回車鍵，這樣箭頭樣式就會被保存。在將來的設計中，你可以使用“加載樣式”命令來加載和使用保存的箭頭樣式。
綜上所述，這是在CAD2023中繪制箭頭的基本步驟。通過使用線段工具、箭頭頭部命令、縮放命令和屬性編輯器工具，你可以輕松地在CAD2023中繪制出符合要求的箭頭。同時，你還可以保存和重復使用你創建的箭頭樣式，提高工作效率。希望這篇文章對你在CAD2023中繪制箭頭有所幫助！
