衛生器具按類型、材質、規格、安裝方式分別列項，按設計圖示數量計算。

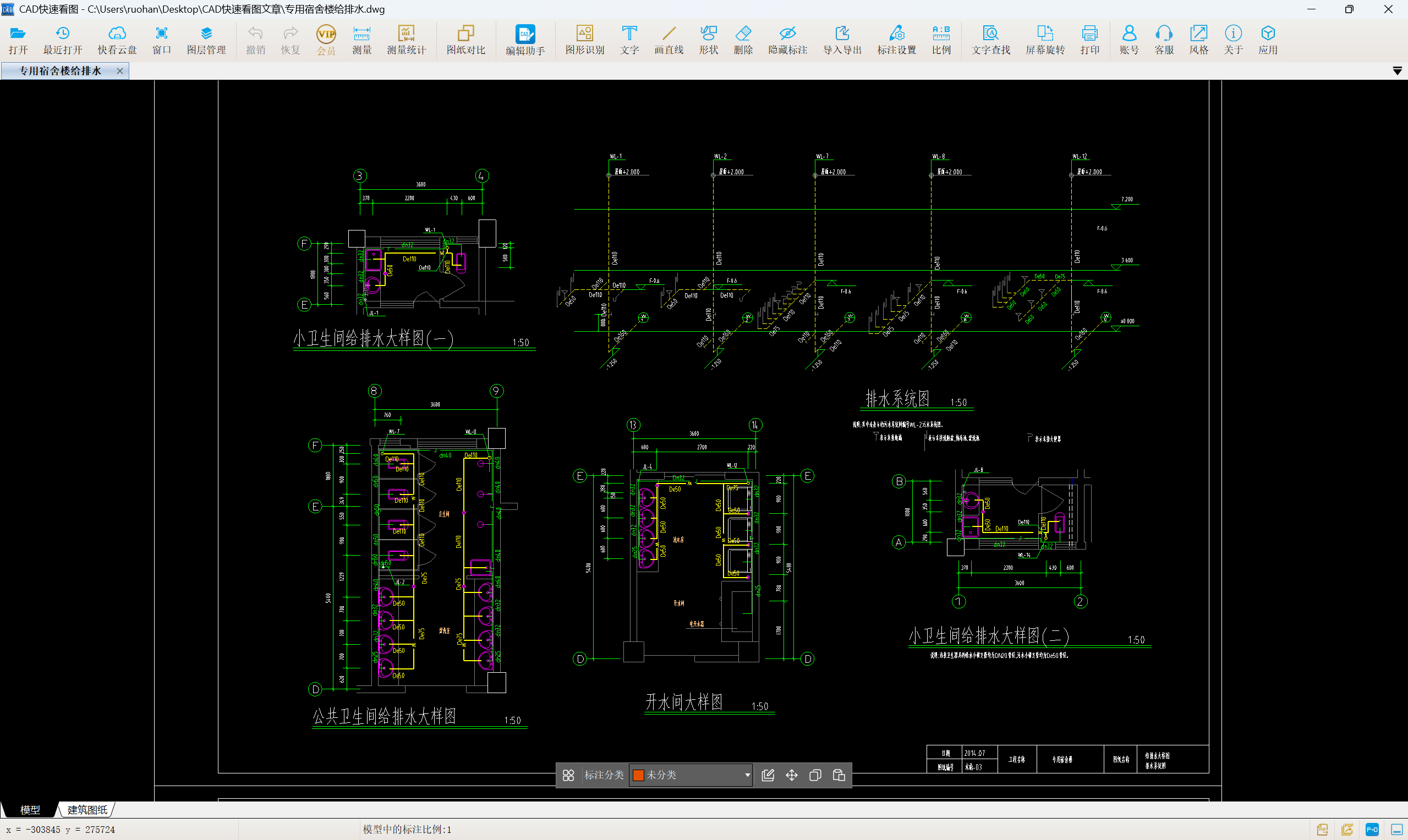

今天我們來計算某宿舍樓內的衛生器具工程量，查看平面圖、系統圖及大樣圖，對于該案例采用圖形識別較為簡便，即直接確定平面圖中衛生器具的個數。

圖例表中明確有蹲式大便器、立式洗臉盆、拖布池、盥洗池、掛式洗臉盆、淋浴器等，則可按名稱和圖例按設計圖示數量計量。

（1） 蹲式大便器

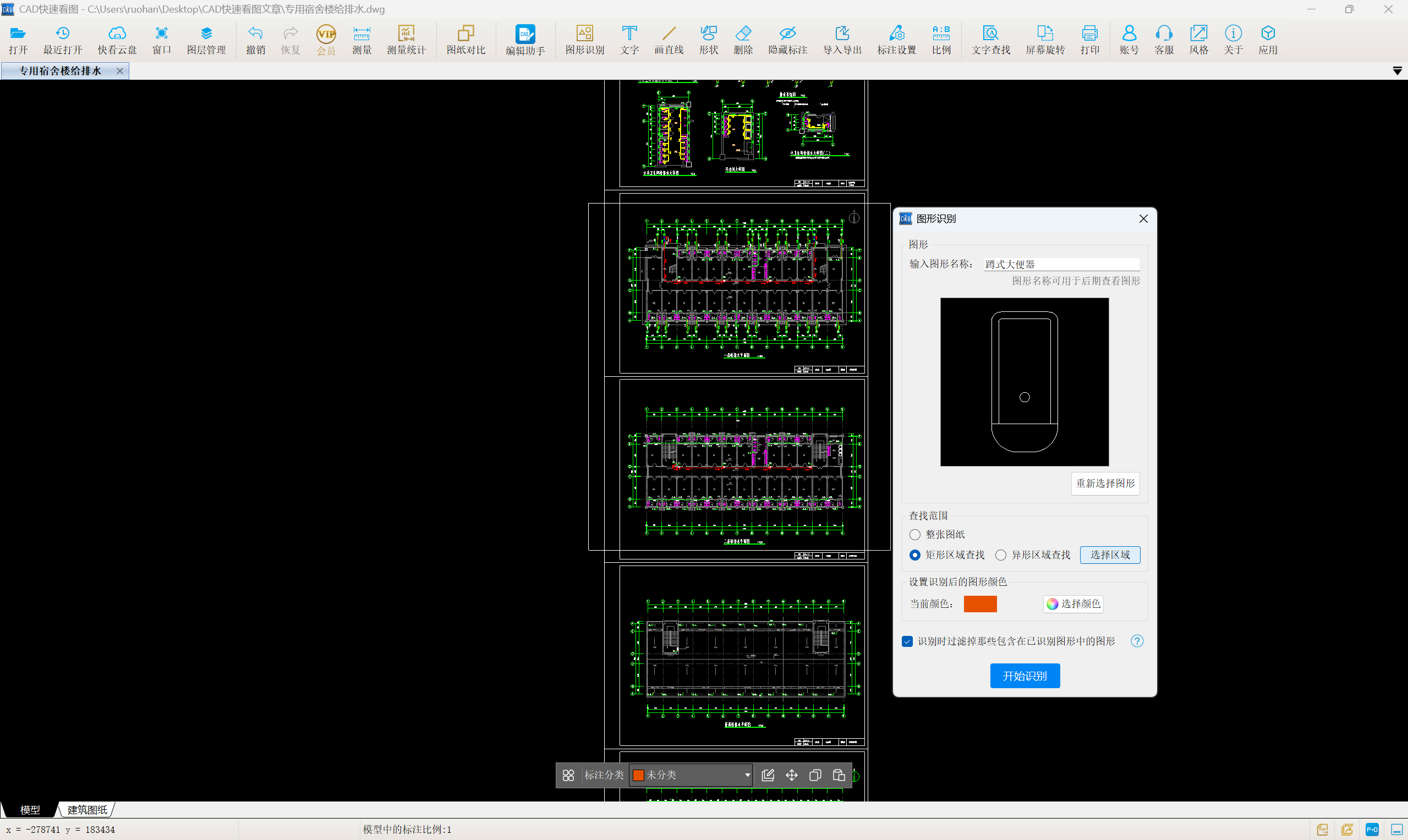

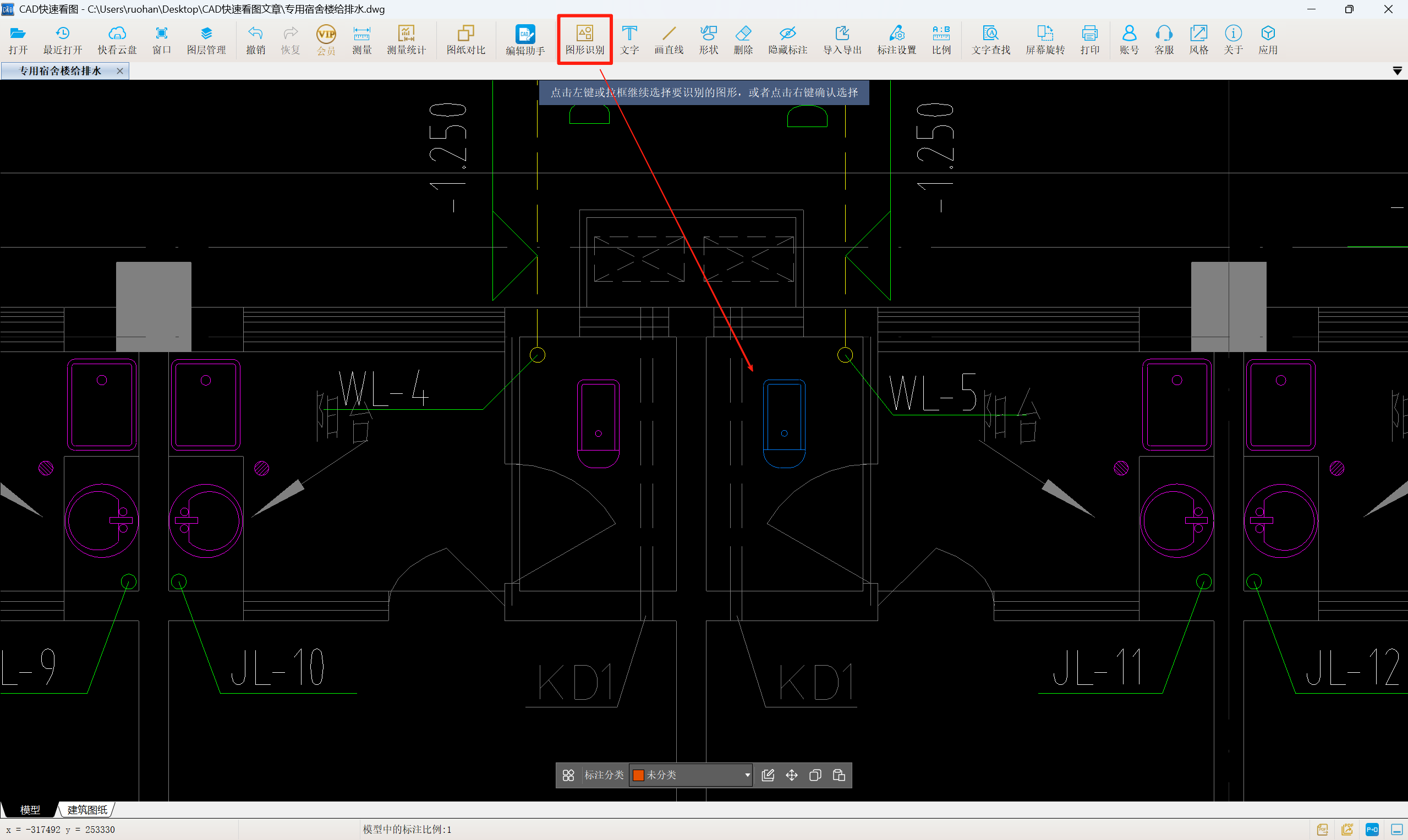

在平面圖中，使用CAD快速看圖中的【圖形識別】功能，框選蹲式大便器圖形，此時圖形亮顯（變藍），點擊鼠標右鍵完成，彈出圖形識別對話框，輸入圖形名稱：蹲式大便器。查找范圍選擇矩形區域查找，點擊選擇區域，框選平面圖，最后點擊開始識別，軟件識別得到51個圖形亮顯（變紅）。

可得到蹲式大便器數量為：51。

（2） 其他衛生器具

采用同樣的方法，利用【圖形識別】功能，得到立式洗臉盆的個數為20；拖布池的個數為2；盥洗池的個數為43；掛式洗臉盆的個數為43；淋浴器的個數為6。

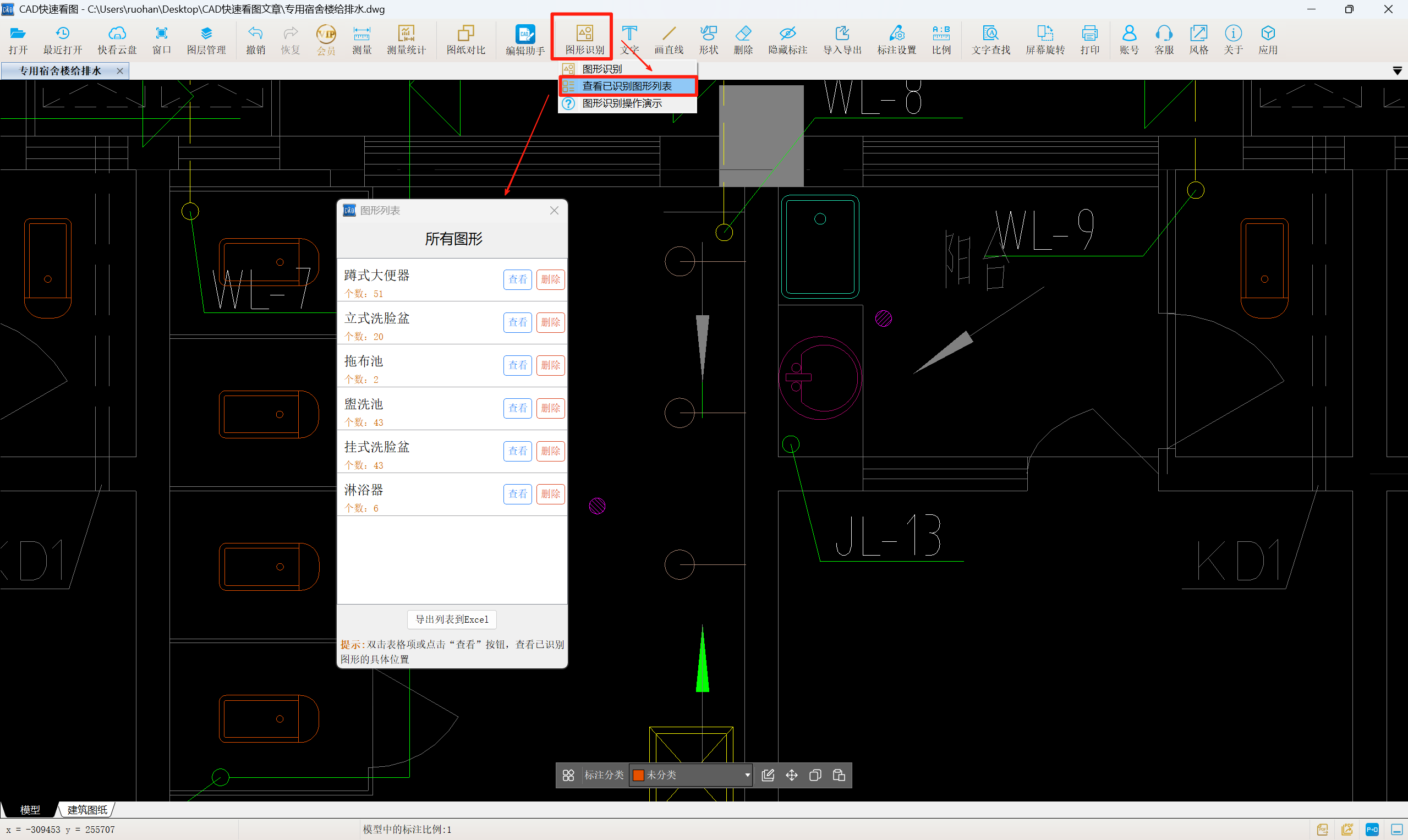

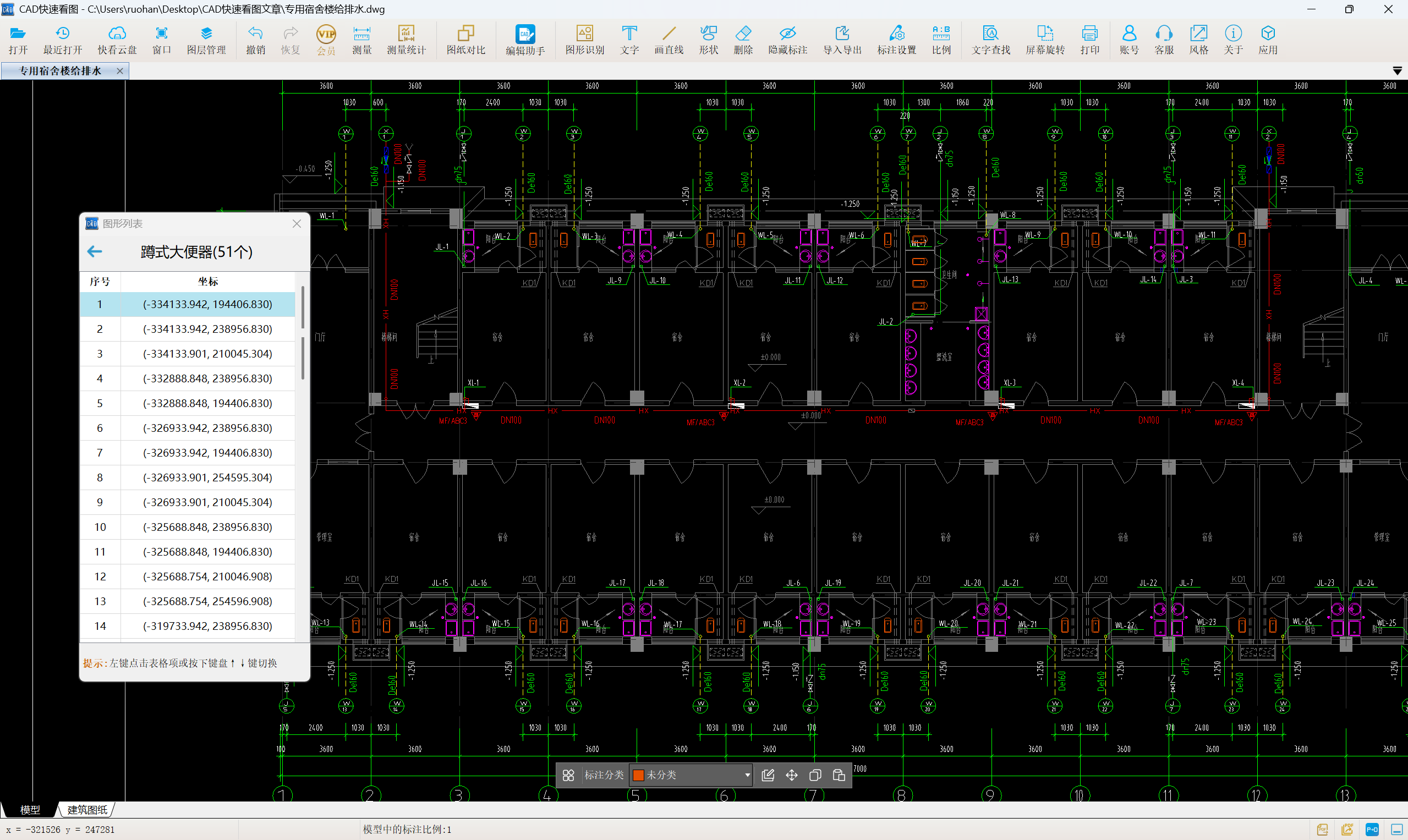

最后，可以通過圖形識別-查看已識別圖形列表，軟件彈出圖形列表，可以清楚查看各衛生器具個數，還可以導出列表到EXCEL，助力造價計量工作。
