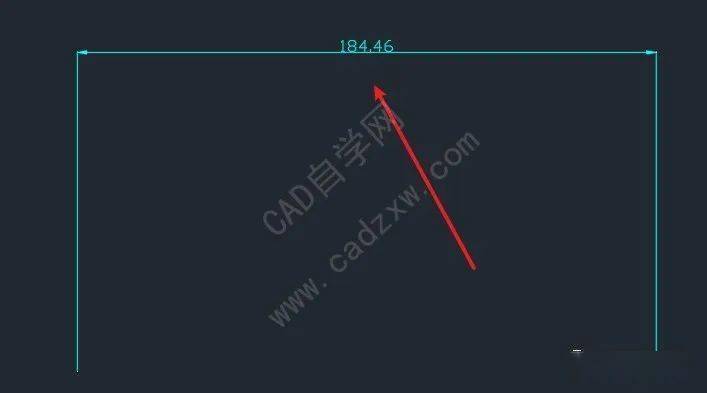

本文主要介紹了解決CAD標注尺寸線不顯示的方法。在使用CAD軟件進行繪圖過程中，我們經常需要對繪制的圖形進行標注，以便更好地展示和傳達設計意圖。然而，有時候在繪制標注尺寸線時會遇到一些問題，例如尺寸線不顯示或顯示不完整。這可能會給我們的工作帶來困擾。所以，本文將詳細介紹幾種常見的解決方法，幫助我們解決CAD標注尺寸線不顯示的問題。
方法一：檢查圖層設置
第一種可能導致CAD標注尺寸線不顯示的原因是圖層設置不正確。在CAD中，我們可以通過將圖形元素放置在不同的圖層上來管理和控制圖形的顯示和隱藏。因此，當標注尺寸線不顯示時，我們首先要檢查圖層設置是否正確。
1. 首先，點擊CAD軟件界面上的“圖層”按鈕，打開圖層管理器。
2. 在圖層管理器中，我們可以看到所有的圖層列表。查找與標注尺寸線相關的圖層，通常是“尺寸線”或“標注”圖層。確保這些圖層是打開狀態，即圖層名稱前面的方框是打勾的。
3. 如果這些圖層是關閉狀態，可以在圖層名稱前的方框上點擊鼠標左鍵進行開啟。然后點擊“應用”或“確定”按鈕保存更改。
方法二：檢查尺寸樣式

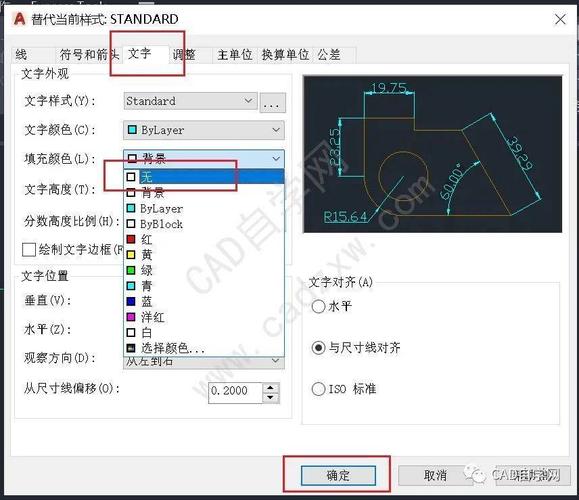

第二種可能導致CAD標注尺寸線不顯示的原因是尺寸樣式設置不正確。尺寸樣式控制著標注尺寸線的顯示方式，包括線型、線寬、箭頭樣式等。因此，當標注尺寸線不顯示時，我們可以嘗試通過調整尺寸樣式來解決。
1. 首先，點擊CAD軟件界面上的“樣式”按鈕，打開樣式管理器。
2. 在樣式管理器中，我們可以看到多個樣式列表，其中包括“尺寸樣式”或“標注樣式”。雙擊打開該樣式列表。
3. 在樣式列表中，找到當前使用的尺寸樣式，通常是“標準”樣式。雙擊打開該樣式的屬性。
4. 在屬性對話框中，檢查尺寸樣式的設置。確保線型、線寬、箭頭樣式等參數正確設置。如果需要，可以根據實際需要進行調整。然后點擊“應用”或“確定”按鈕保存更改。
方法三：檢查尺寸線標注的位置
第三種可能導致CAD標注尺寸線不顯示的原因是尺寸線標注的位置不正確。在CAD中，我們可以通過拖拽尺寸線的標注點來改變標注的位置。因此，當標注尺寸線不顯示時，我們可以嘗試移動標注點來解決。
1. 首先，選擇標注尺寸線上的一個標注點。
2. 然后，點擊鼠標右鍵，在彈出菜單中選擇“移動”選項。
3. 在移動過程中，我們可以看到標注尺寸線的預覽效果。將標注點拖拽到期望的位置，然后點擊鼠標左鍵確認移動。
4. 如果需要，可以對其他標注點進行相同的操作，以調整整個標注尺寸線的位置和布局。
通過以上三種方法，我們可以解決CAD標注尺寸線不顯示的問題。這些方法涵蓋了常見的導致尺寸線不顯示的原因，并提供了相應的解決方案。希望本文能對大家在CAD繪圖過程中遇到標注尺寸線不顯示的問題有所幫助。
