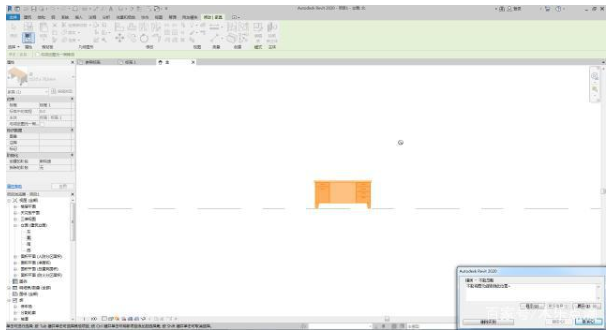

常規模型的族文件在項目立面不能旋轉,會彈出如下問題:

這種情況下,我們可以考慮使用參照平面來解決。

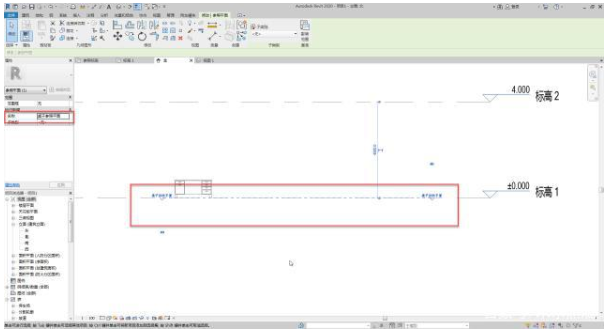

1、在項目立面繪制一個參照平面,并命名區分:

2、編輯族文件,在屬性框中,勾選“基于工作平面”,取消勾選“總是垂直”,重新載入項目:

3、在項目中選中族文件,點擊“拾取新的”,選擇“工作平面”,彈出工作平面選擇對話框,選擇“名稱”,點選剛剛新建的參照平面:

4、重新放置,完成族文件在參照平面的放置。在立面視圖中,通過旋轉參照平面,完成對常規模型族文件的旋轉:
