    在使用revit繪制管道時通常會有水管、水管管件、水管附件、水管末端、機械設備等，那風管有沒有這些呢？有的，只不過稱之為風管、風管管件、風管附件、風道末端、機械設備。這些東西使風管成為一個風系統，比如送風系統、排風系統、排煙系統等。這次要說的是怎么給風管，管件、風道末端等進行標注。首先，打開一個風系統的圖紙，舉例一部分進行標注

    一、風管標記

    1、新建—族—注釋—公制常規標記

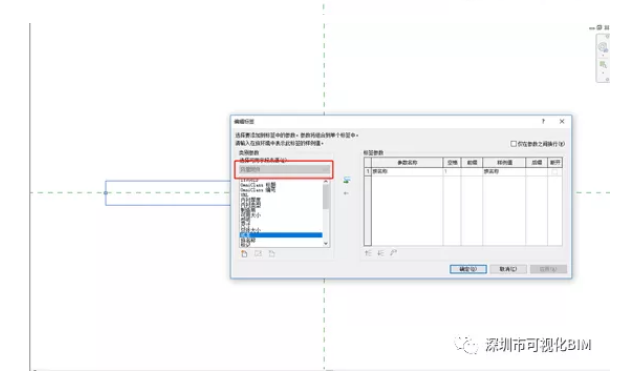

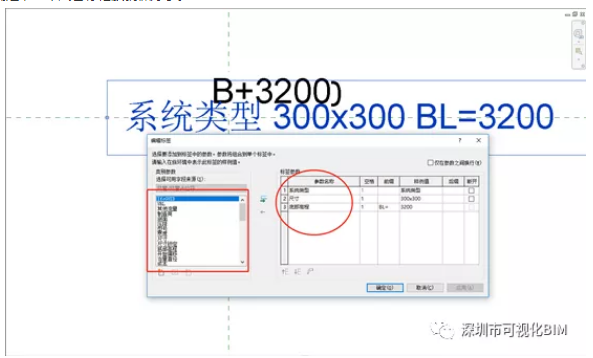

    2、創建—標簽—編輯標簽，風管標記圖紙中是只有“尺寸“的，但我們為了工作人員更直觀的觀看圖紙，還可以加上”系統類型“、”中心標高“等。點擊右側綠色箭頭添加完成后，對標簽進行一些前綴的填寫，使其更符合平常的標注樣式，最后點擊確定，一個風管標記族就做好了。

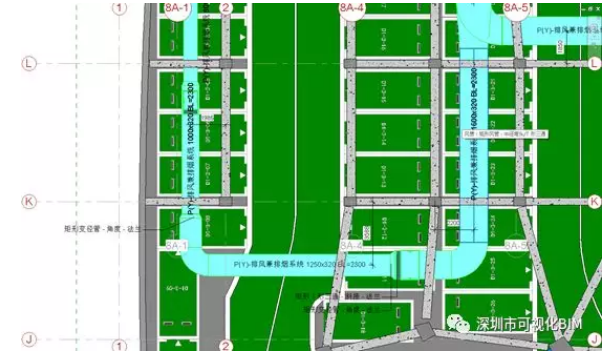

    3、“載入到項目中”，在項目中選擇“注釋”-“標記”工具欄中的“按類別標記”，就可以對風管進行標記了，如圖所示。

    若覺得文字大小不合適，可以對其進行修改，

    二、風管管件標記（管件一般不進行標記）

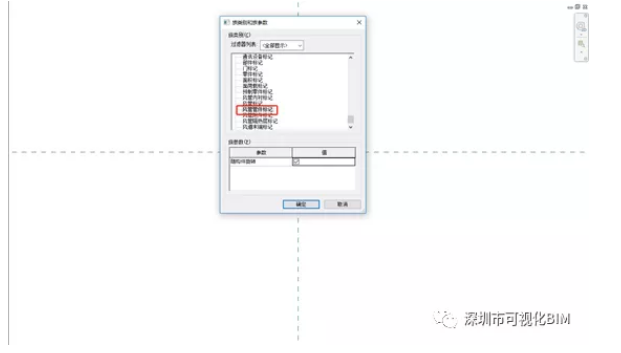

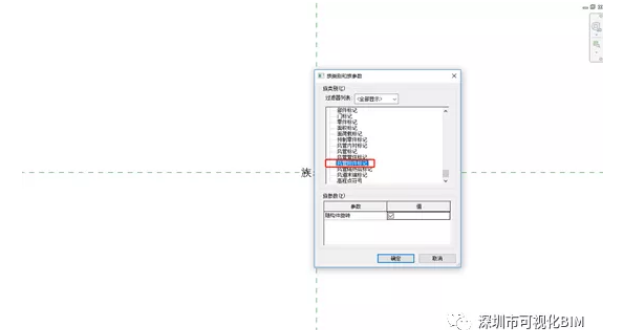

    1、新建—族—注釋—公制常規標記，進入樣板后，把紅色字體刪除，把族類別改為風管管件標記，字段為風管管件

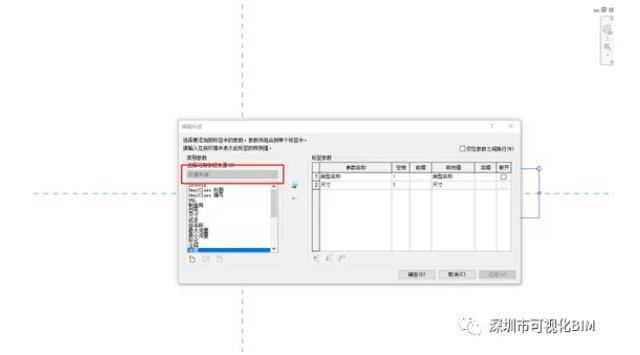

    2、創建—標簽—編輯標簽，風管管件可選擇“族名稱”作為參數（不要的可刪除）

    3、修改完后“載入到項目中”，在項目中選擇“注釋”-“標記”工具欄中的“按類別標記”，對風管管件進行標記

    三、風管附件標記

    1、新建—族—注釋—公制常規標記，進入樣板后，把紅色字體刪除，把族類別改為風管附件標記，字段為風管附件

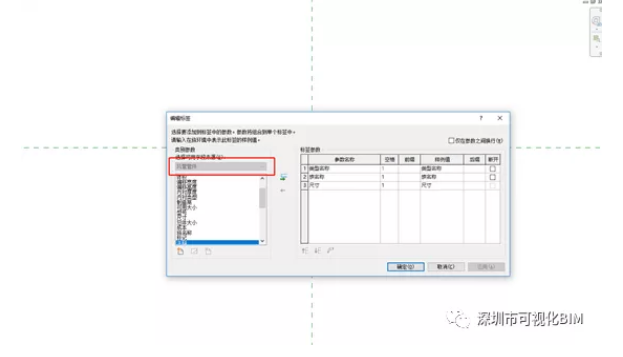

    2、創建—標簽—編輯標簽，風管附件可選擇“族名稱”作為參數

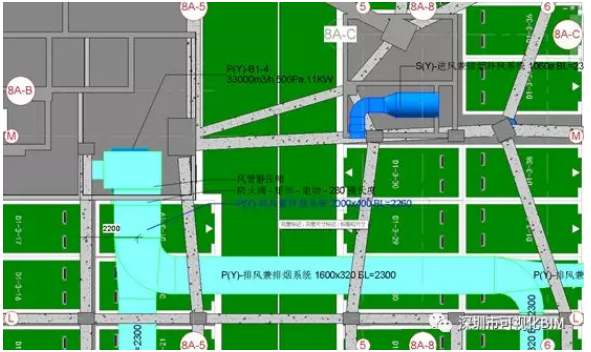

    3、修改完后“載入到項目中”，在項目中選擇“注釋”-“標記”工具欄中的“按類別標記”，對風管附件進行標記（此處的風管附件比較少，風管靜壓箱是做族繪制的，有興趣的小伙伴可以自己網上找圖紙試試）

    四、風管末端

    繪制風管末端時或者在標記前可以先對風管末端進行一個修改，類型名稱改為和圖紙上的一樣，。（因為之前小編已經改過了，所以新舊名稱會一樣）

    1、新建—族—注釋—公制常規標記，進入樣板后，把紅色字體刪除，把族類別改為風道末端標記，字段為風道末端

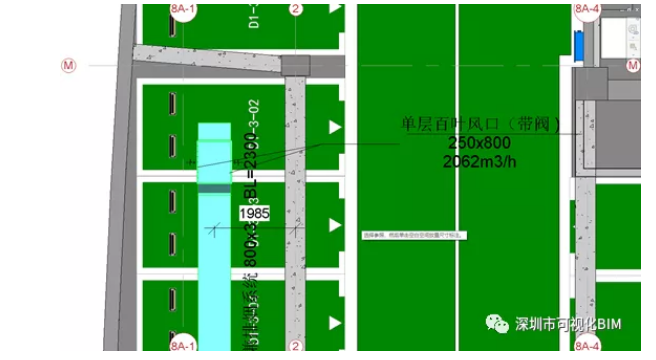

    2、創建—標簽—編輯標簽，風道末端選用“類型名稱”、“尺寸”、“注釋”等參數；“載入到項目中”，對風管末端進行標記

    末端旁邊的風向箭頭是在風口族中繪制出來的，有興趣的小伙伴可以自己嘗試，不會的小伙伴可以聯系我們，我們肯定第一時間回復

    五、機械設備標記

    有時候在平面中看不見部分模型，如圖

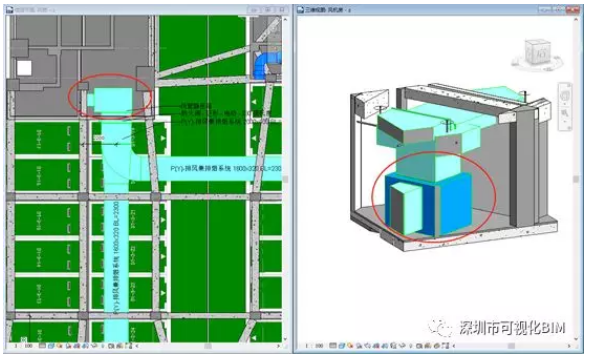

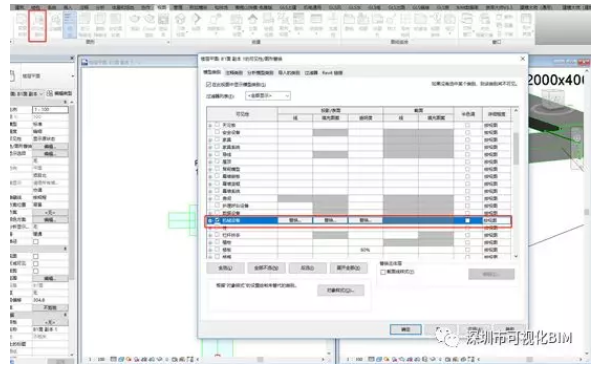

    在三維里有顯示而平面圖中沒有顯示臥式風機這個機械設備，有可能是隱藏了，可以在“視圖—圖形”工具欄中的“可見性/圖形”點擊打開（或直接點擊快捷鍵“vv”）把可見性勾上就可見了

    選中風機，把圖紙標注的30000m3/h，500pa,11KW寫到注釋中，編輯族，在族中添加“類型名稱“和”注釋“，“設備標記”也就完成了，載入到項目，放置標記族。
