    文章來源：Revit MEP

    管綜易提供了不少圖集中常規的套管族，但有時候我們也會用到一些其他的套管族，那么如何自定義添加可用的套管類型呢？

    今天我們一起來分享一下。

    1.打開生成套管配置文件

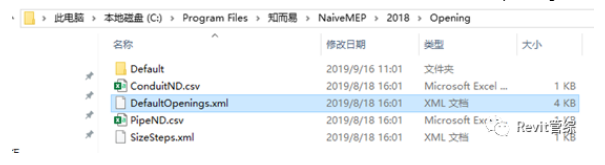

    首先找到管綜易安裝路徑下對應Revit版本號的DefaultOpenings.xml的配置文件：

    右鍵選擇打開方式，使用記事本打開：

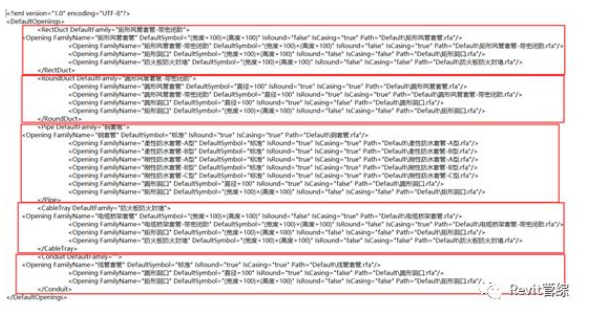

    如圖依次為：矩形風管、圓形風管、管道、電纜橋架、線管的配置內容。

    2.添加已存在的可用套管

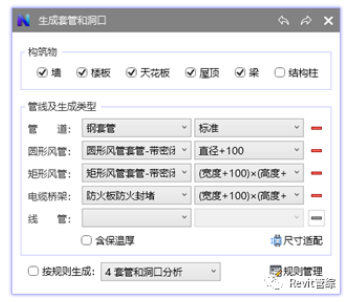

    以矩形風管為例，DefaultFamily對應的是我們軟件中默認的套管族名稱：

    主要是在中間添加行就可以了。

    例如：我們希望讓矩形風管可以生成圓形的套管；

    可以將圓形套管配置下的一行復制到矩形套管下如圖位置，然后保存文件即可。

    3.添加自定義的套管

    如果希望添加我們自己創建的套管族也是可以的，當然我們自己先要準備好族文件

    并且需要根據管綜易的標準創建，可參考我們的教程——Revit標準套管族制作（1）鋼套管

    注意：至少要有穿管管徑、穿管長度、套管管徑，3個實例參數

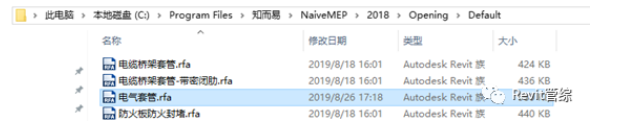

    例如添加一個電氣線管的套管，先將族文件復制到下一級的文件夾Default中

    再修改DefaultOpenings.xml這個配置文件

    在電纜橋架配置下，添加一行

    <OpeningFamilyName="電氣套管"DefaultSymbol="直徑+100"IsRound="true"IsCasing="true"Path="Default電氣套管.rfa"/>

    FamilyName就是族名稱；

    DefaultSymbol是默認調用的族類型；

    IsRound如果是圓形則設置為"true"，如果不是則設置為"false"；

    IsCasing如果是套管設置為"true"，如果是洞口設置為"false"；

    Path是族文件的路徑，如果放置正確的話，不需要修改。

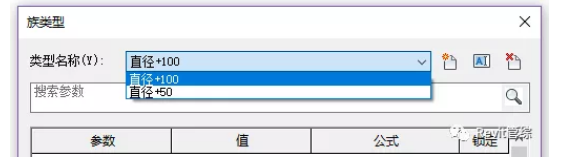

    注意：族類型是用戶定義的，一般都不同，需要根據自己族本身創建的類型去定義。
