第五期BIM技能等級考試題目第3題中，利用體量創建水塔模型，水塔最上方便是一個正棱錐形體。很多人都會選擇先創建一個長方體，然后在兩個方向創建空心形體進行切割長方體得到一個正四棱錐，此方法相對來說比較復雜。
那么，有什么方法可以快速創建類似的正棱錐體呢？接下來就給大家介紹另外一種創建方法。

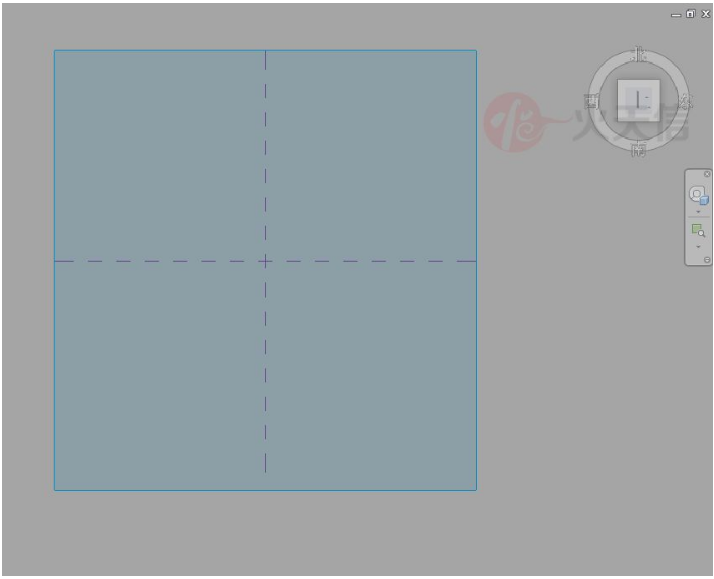

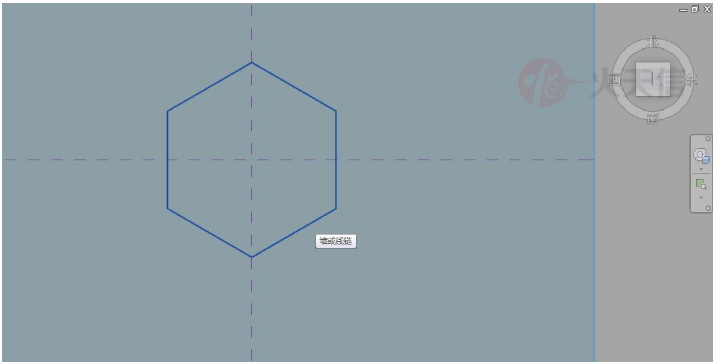

1.體量三維視圖環境中，先點擊顯示工作平面，然后選擇標高1作為當前工作平面，點擊ViewCube平放視圖，并以兩條參照平面交點為中心創建六邊形（以正六棱錐為例）

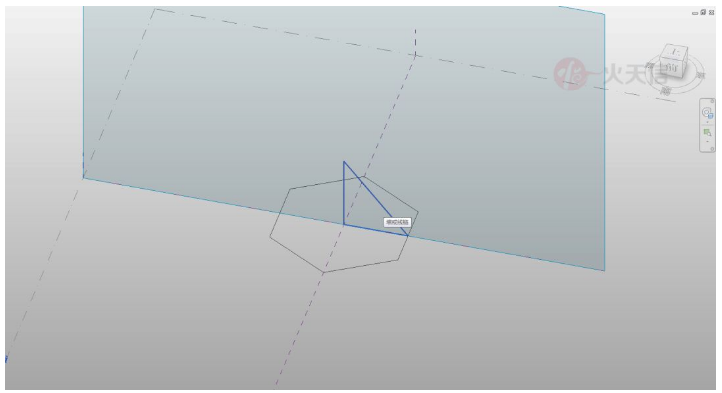

2.點擊水平參照平面作為當前工作平面，選擇合適的角度，以兩條參照平面交點為三角形直角邊交點，其中一條直角邊與正六邊形邊中點相交（注意，避免和角點相交，），另外一條直角邊高度根據需要確定，繪制三角形，如圖：

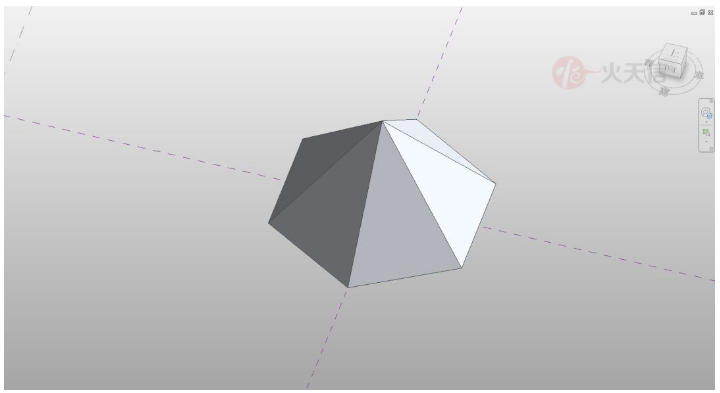

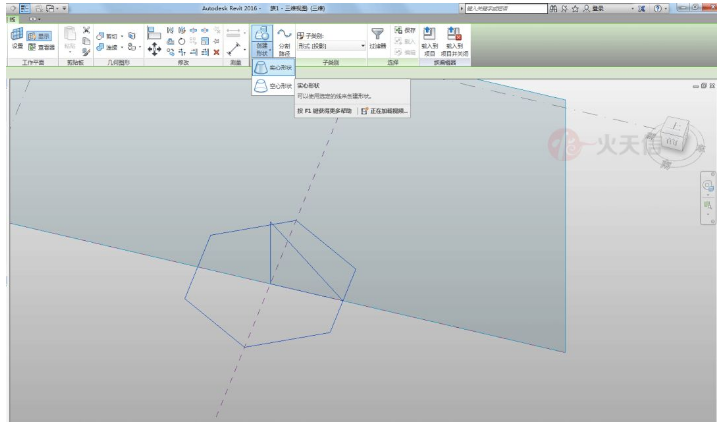

3.同時選中正六邊形和直角三角形輪廓，點擊“創建形狀——實心形狀”，即可得到正六棱錐。如圖：
4.其他多邊形正棱錐體，根據此方法同理可以創建。
