一、內建模型環境下創建：

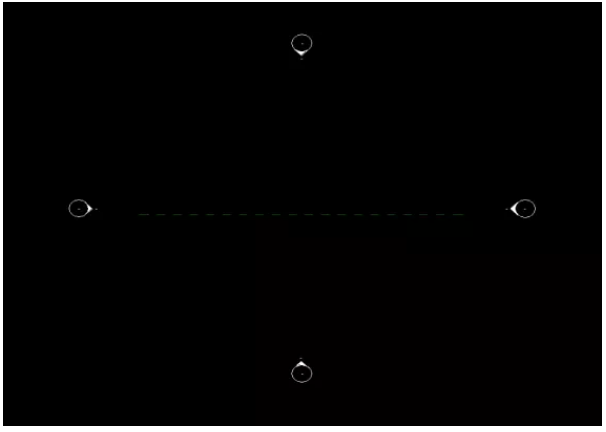

1.首先在平面圖中繪制一條參照平面。

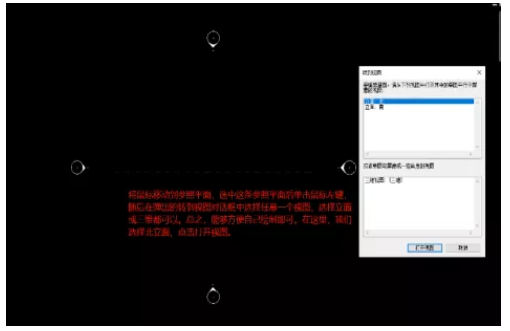

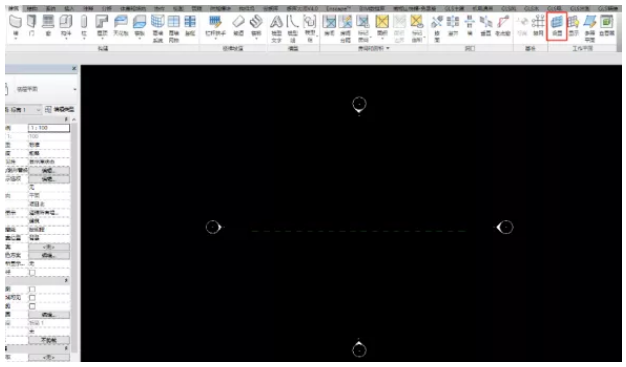

2.然后將已繪制好的參照平面設置工作平面。

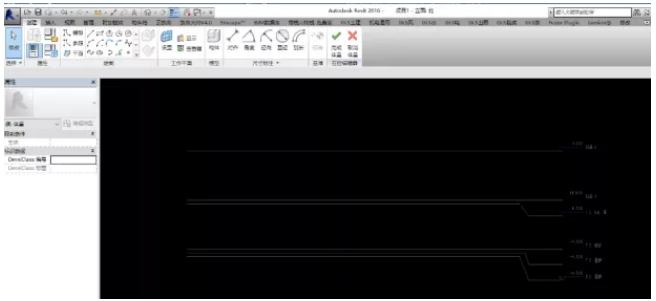

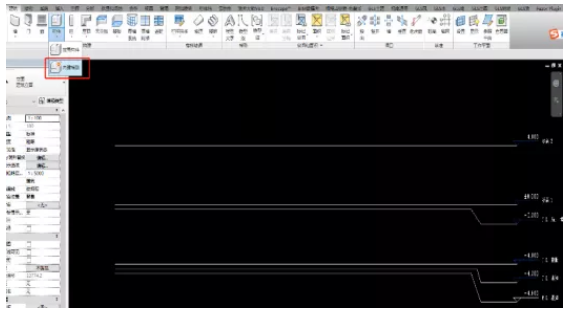

3.進入到北立面后，我們開始創建內建模型。

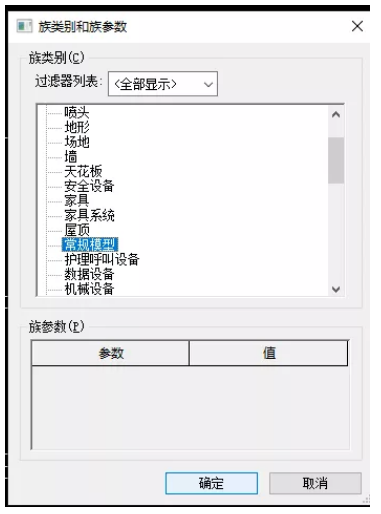

4.此時，在北立面中，我們已經進入了內建模型環境下。我們通過旋轉命令繪制形狀，從而完成內建模型環境下圓錐的創建。

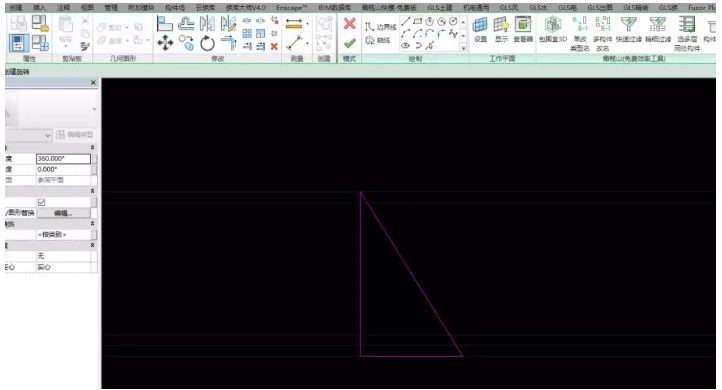

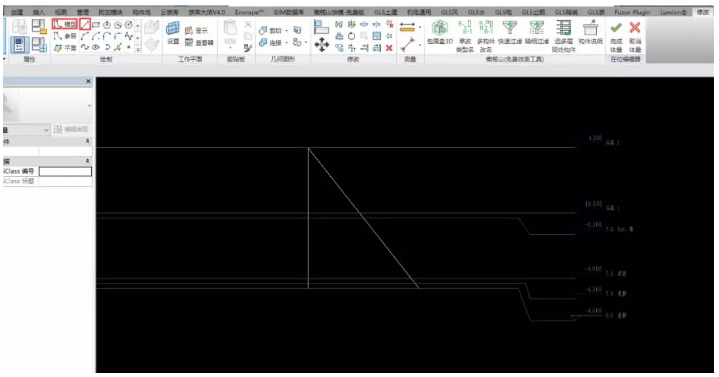

（1）點擊旋轉命令，在繪制面板中邊界線內選擇直線的繪制方式，在北立面中繪制一個三角形。

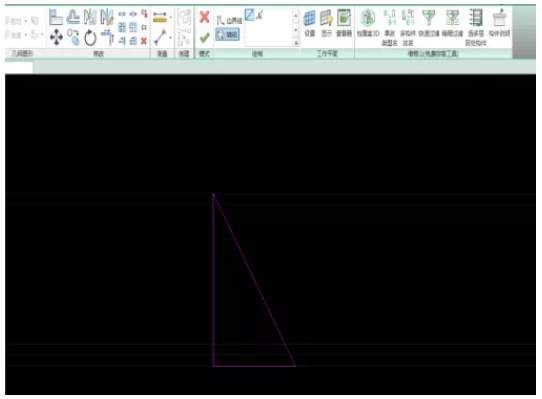

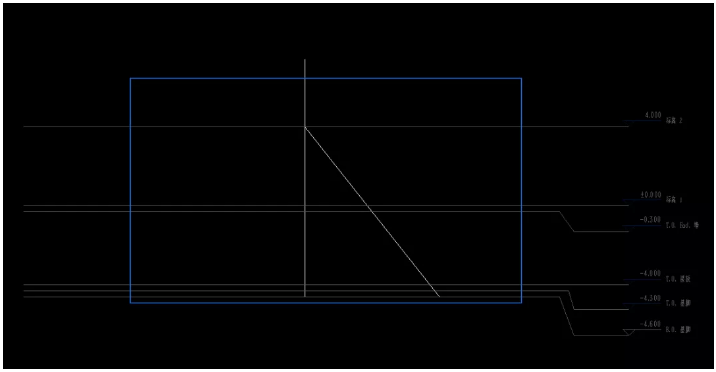

（2）然后，我們在已完成的三角形輪廓線中繪制一條旋轉的軸線。（這一步操作千萬不要忘記，否則將無法用旋轉命令完成）

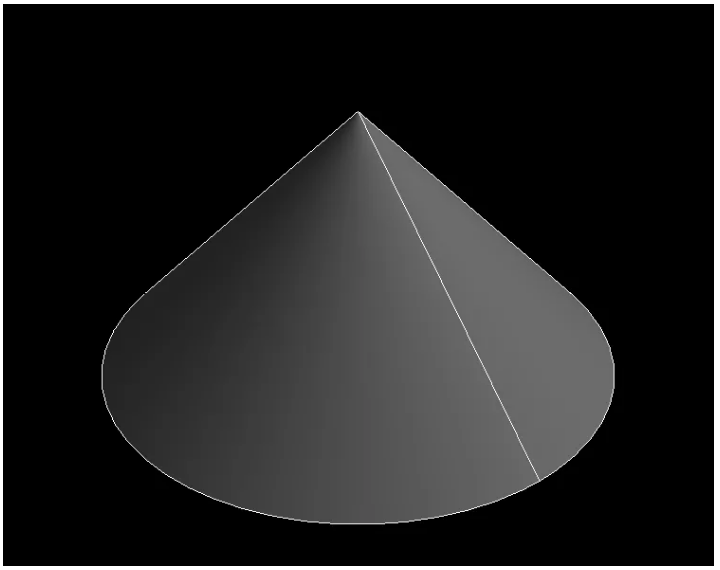

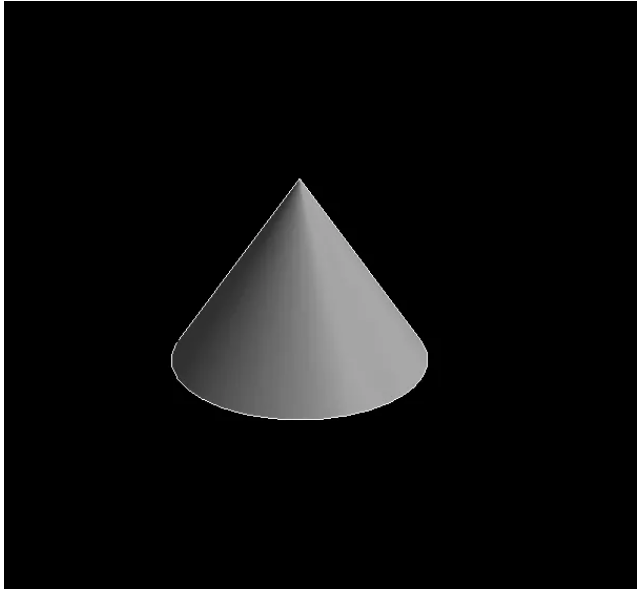

（3）點擊完成，然后再點擊完成模型。即可完成內建模型環境下圓錐形狀的創建。
二、體量環境下創建：
1.首先在平面圖中繪制一條參照平面，將已繪制好的參照平面設置工作平面。（該步驟與內建模型環境下創建方法一樣，所以具體過程省略，請參考內建模型環境下創建的方法）

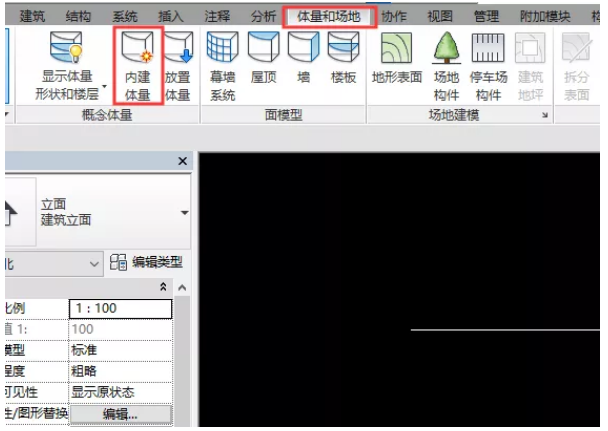

2.然后找到體量和場地選項卡，選擇內建體量，進入到體量環境下。
3.在當前視圖下繪制功能面板內選擇模型線的繪制方式為直線，繪制一個三角形。

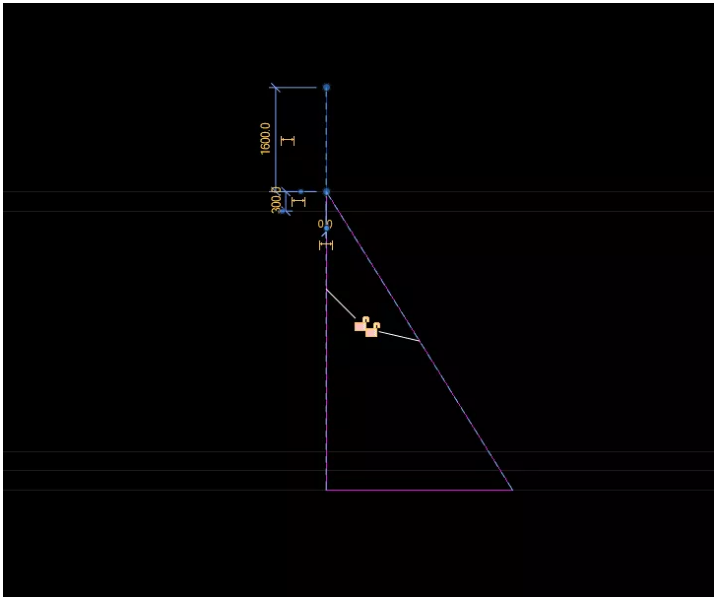

4.在繪制好的三角形上再畫一條垂直的直線，該直線將作為旋轉軸。
5.選中創建好的四條線，將它們創建實心形狀，最后點擊完成體量即可成功繪制圓錐。
