    以樓板洞口創建為例，下面為大家介紹如何通過Revit族里的空心拉伸剪切項目中的構件。

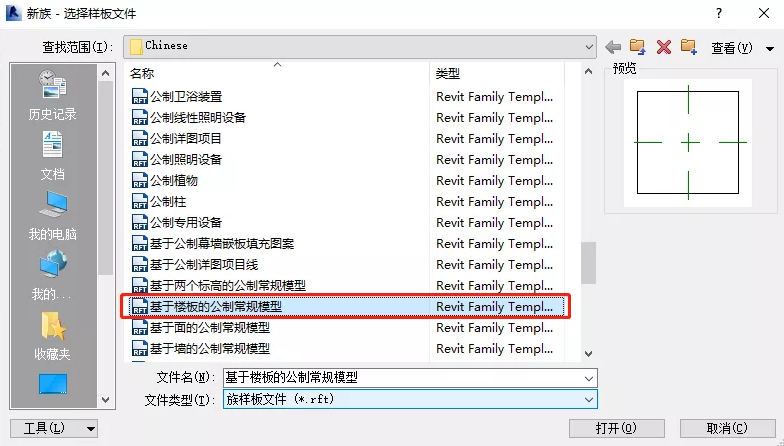

    1.打開軟件，新建一個“基于樓板的公制常規模型”族樣板文件。

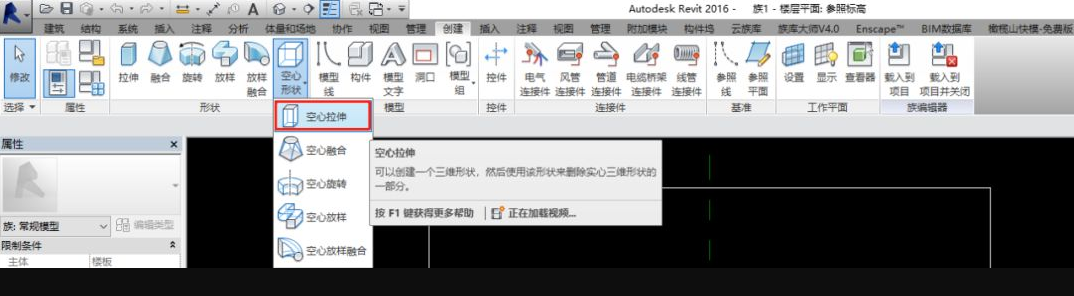

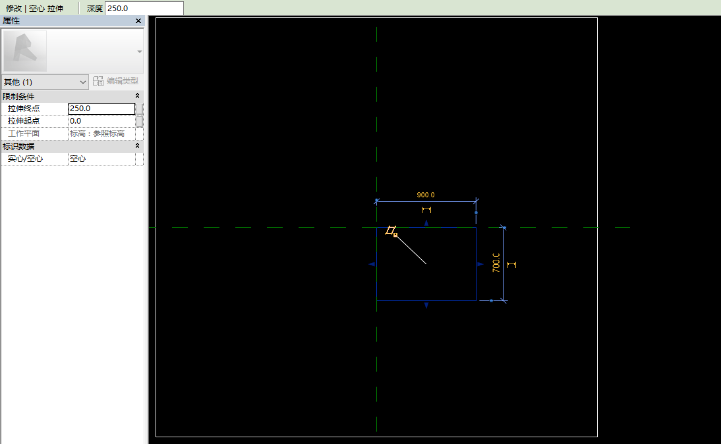

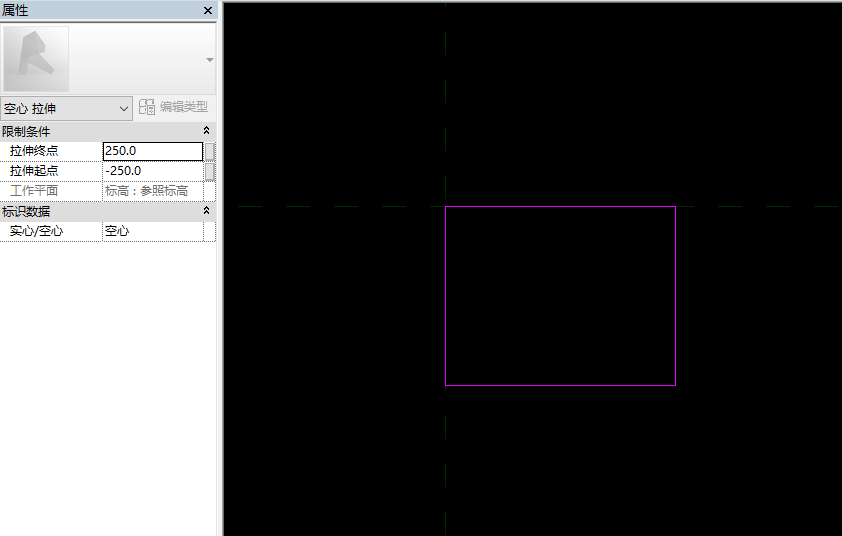

    2.進入到已經創建好的族樣板文件中，在“形狀”這一欄中選擇“空心形狀”，選擇“空心拉伸”命令。進入到創建空心拉伸的編輯狀態下之后，開始繪制我們所需要的形狀。（基于樓板創建的空心形狀，注意調整好高度。）

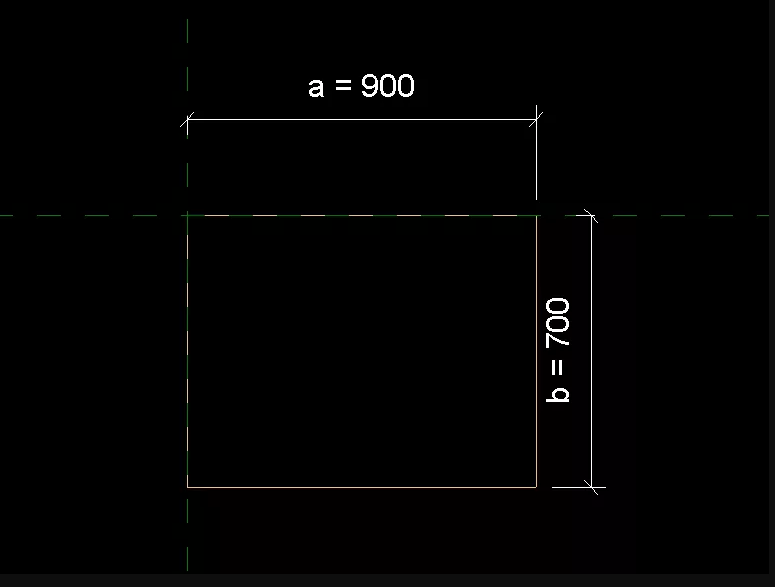

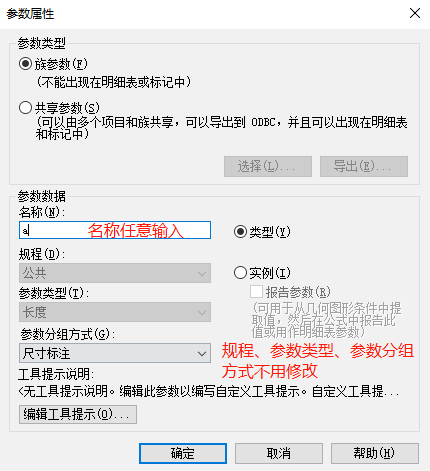

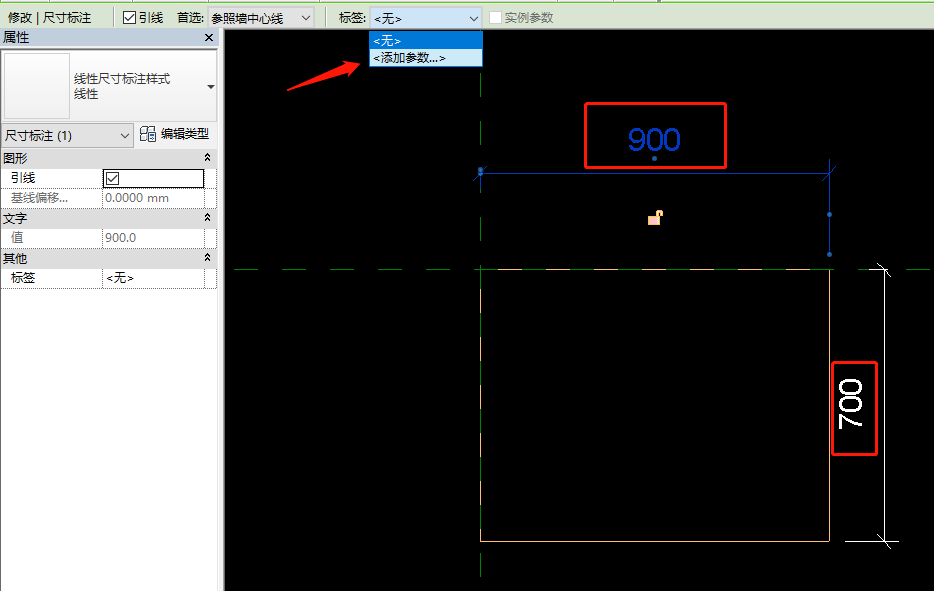

    3.選中創建的空心形狀，我們可以通過添加“注釋”對長和寬進行“標注”，標注好長和寬之后，添加相應的參數。（這一步操作的目的是為了，將這個族載入到項目后，能夠根據要求改變洞口的大小，可便于重復使用這個族。）

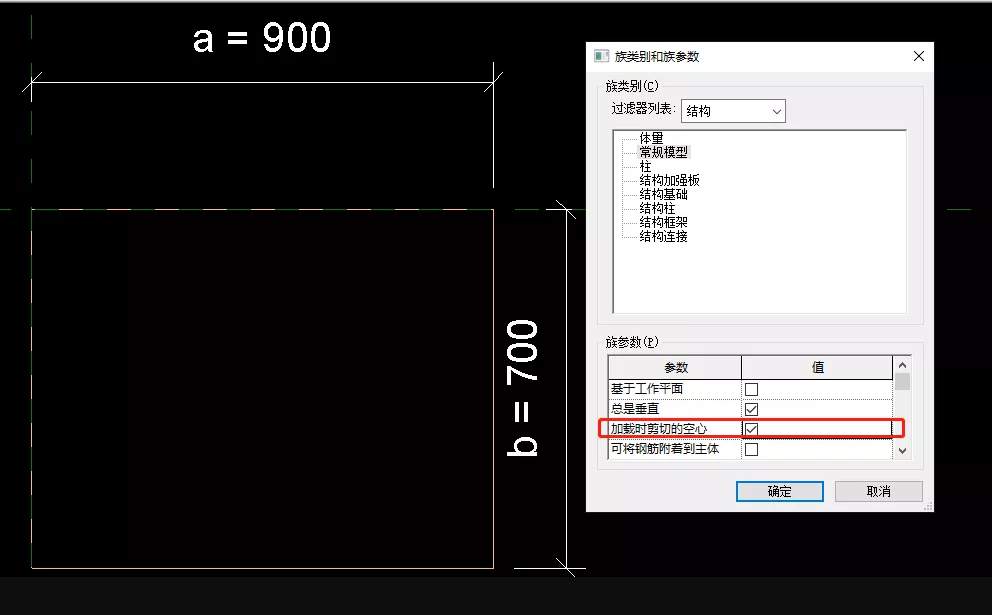

    4.點擊“族類別和族參數”，在打開的對話框中把“加載時剪切的空心”打鉤，選擇“載入到項目中”。

    注：這一步特別重要，如果不勾選“加載時剪切的空心”那么，把族載入到項目時它是無法與主體構件發生任何剪切。

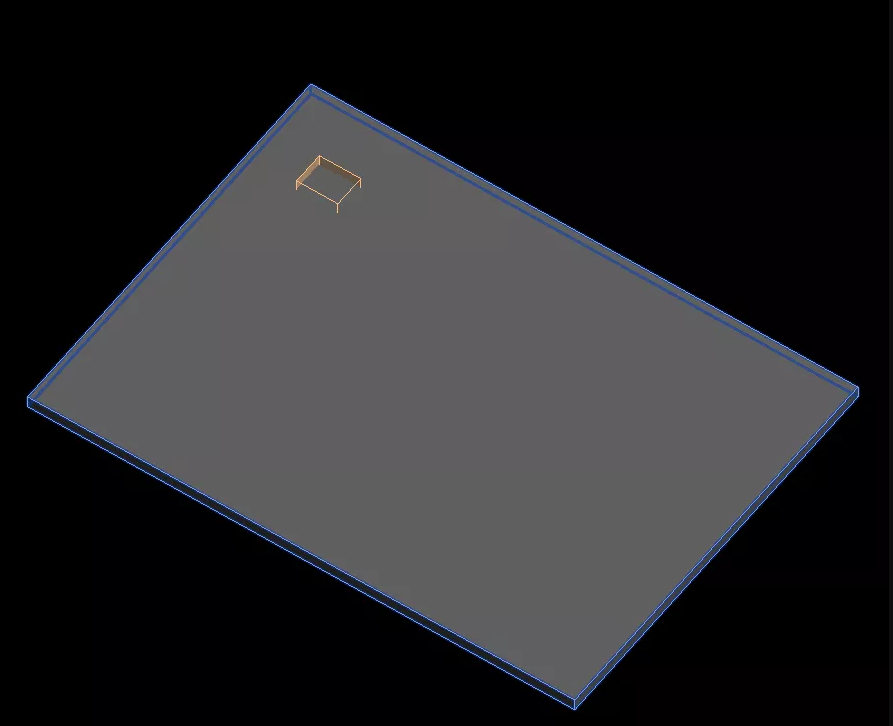

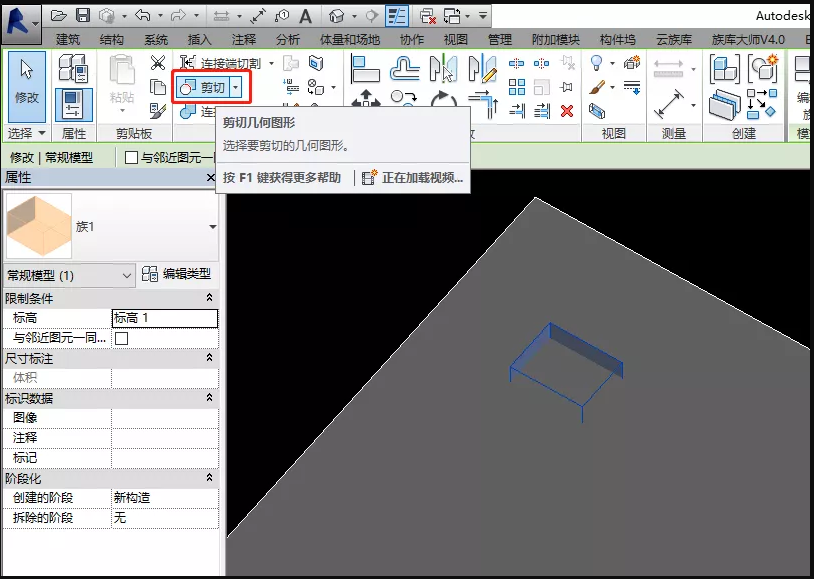

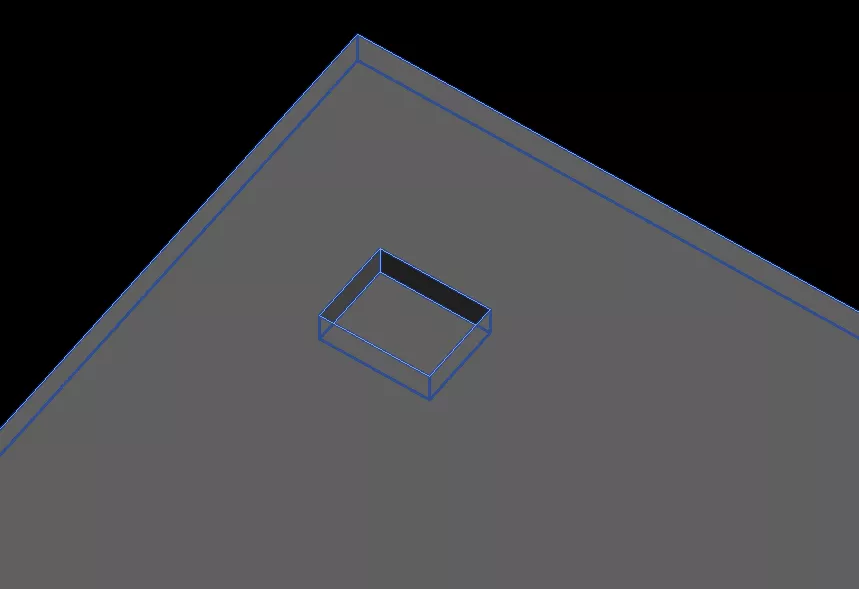

    5.載入到項目中，放置到任意一個位置之后，我們會發現，此時放置的族與項目的構件沒有發生任何的剪切，即“洞口”沒有開鑿成功，這時，我們需要用到“剪切”命令將載入進來的族與樓板進行剪切即可。

    以上就是我們Revit中制作一個空心形狀的族文件剪切項目中構件的方法。同樣，如果我們想開鑿墻的洞口，也可以選擇“基于墻的公制常規模型”進行創建，方法與樓板的洞口創建一樣。
