文章來源：河北BIM交流群

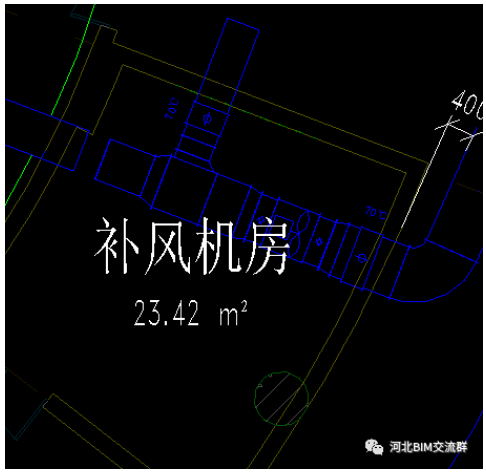

在傳統CAD出圖過程中，建筑底圖中一些門窗標注、尺寸標注、房間名稱等會影響機電專業的管線，我們都會調整建筑的這些標準。但是在revit出圖中會出現這樣的問題，通常都是機電專業鏈接建筑模型，而鏈接模型中的圖元在機電模型中都是不可以調整的

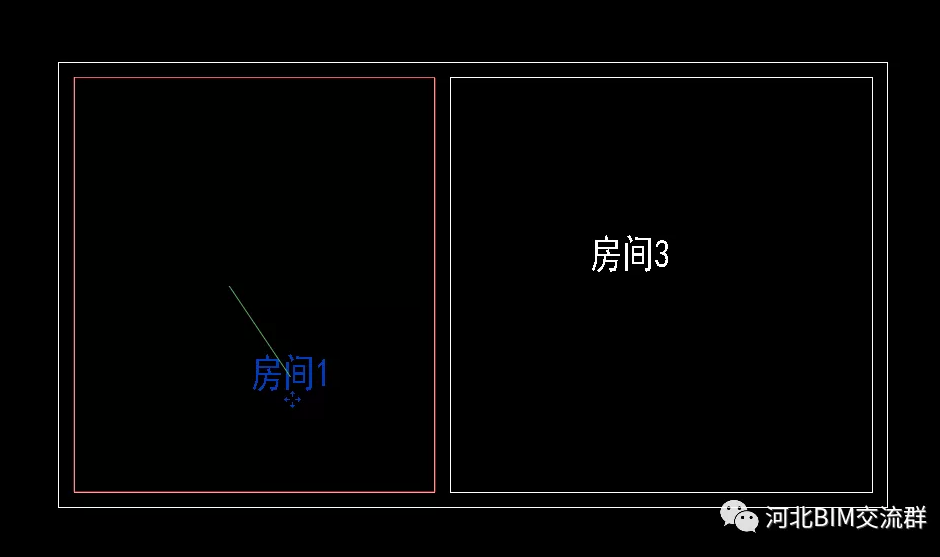

那這樣的標注改如何調整?
其實開始想的最好的方法是用復制和監視的方法，結果通過測試發現，復制監視不能復制標注，所以就放棄了。

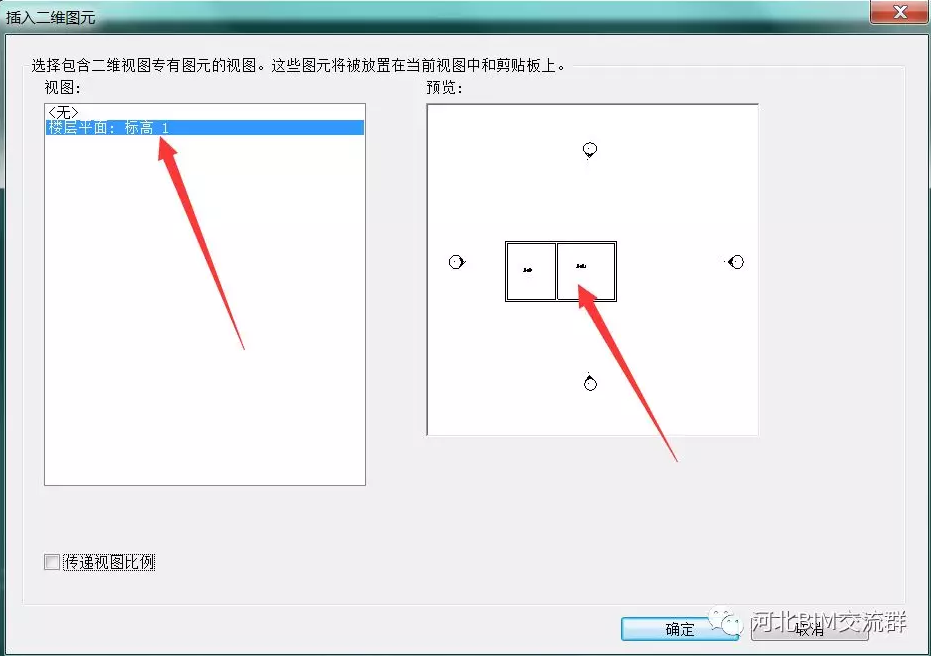

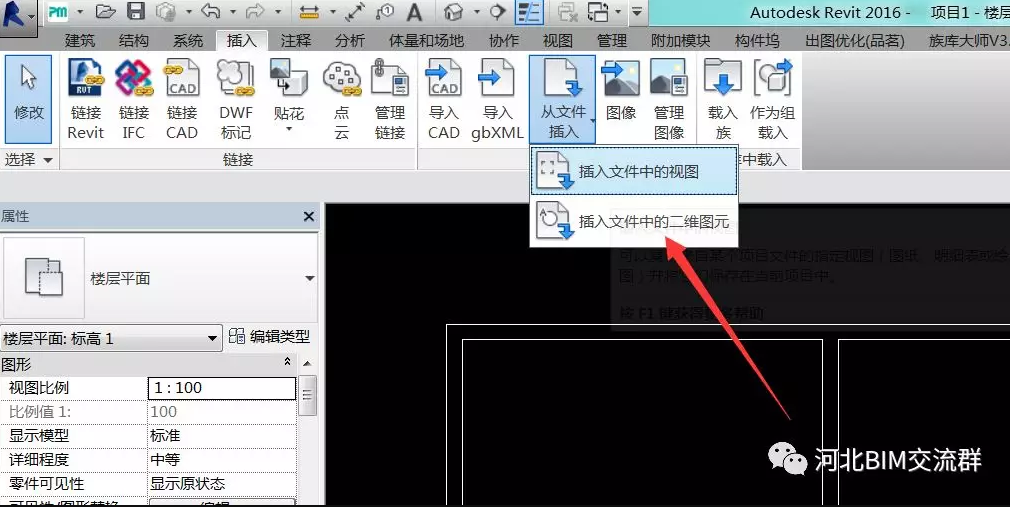

那么退而求其次的方法就是利用“導入文件中的二維圖元”這個命令，這個命令可以將鏈接模型中的視圖下的二維圖元，全部導入到項目文件中，這些二維圖元就會成為，機電文件中的構件圖元，可以移動，可以刪除。缺點就是不能隨著建筑更改而更改了。所以建議這個操作在最后建筑不再更改的情況下操作。

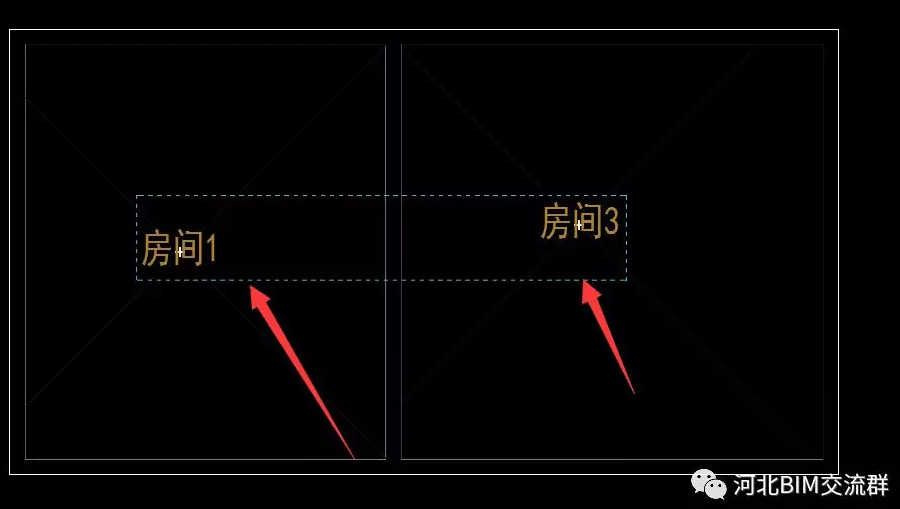

這樣標注都是可以移動和刪除的。
Revit中文網作為國內知名BIM軟件培訓交流平臺,幾十萬Revit軟件愛好者和你一起學習Revit，不僅僅為廣大用戶提供相關BIM軟件下載與相關行業資訊，同時也有部分網絡培訓與在線培訓，歡迎廣大用戶咨詢。
網校包含各類BIM課程320余套，各類學習資源270余種，是目前國內BIM類網校中課程最有深度、涵蓋性最廣、資源最為齊全的網校。網校課程包含Revit、Dynamo、Lumion、Navisworks、Civil 3D等幾十種BIM相關軟件的教學課程，專業涵蓋土建、機電、裝飾、市政、后期、開發等多個領域。
需要更多BIM考試教程或BIM視頻教程，可以咨詢客服獲得更多免費Revit教學視頻。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
