    文字來源：鯤鵬BIM

    傳統CAD出圖時

    圖紙目錄只能手動進行編輯

    而利用revit出圖時

    可以利用revit明細表功能

    快速統計生成圖紙目錄

    具體操作方法如下：

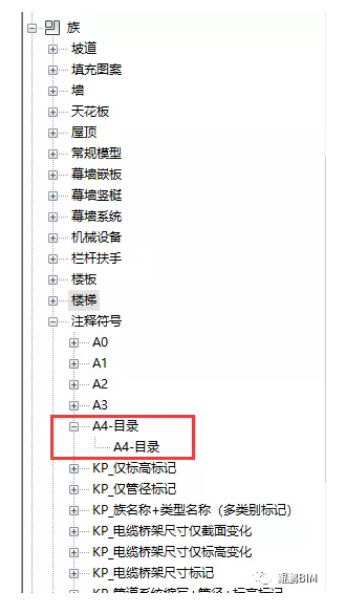

    1、在“族-注釋符號”內載入“A4-目錄”族

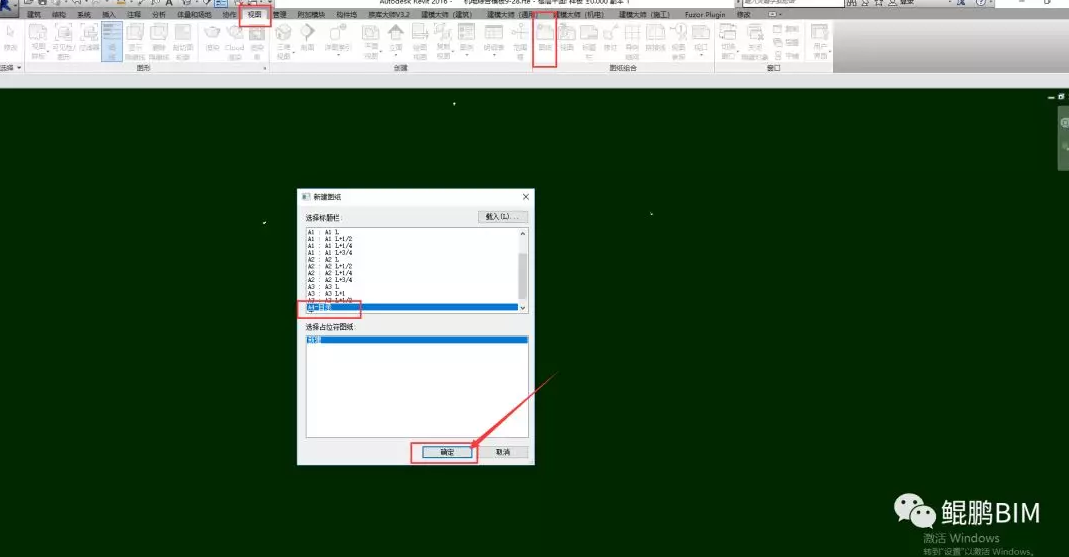

    2、新建圖紙

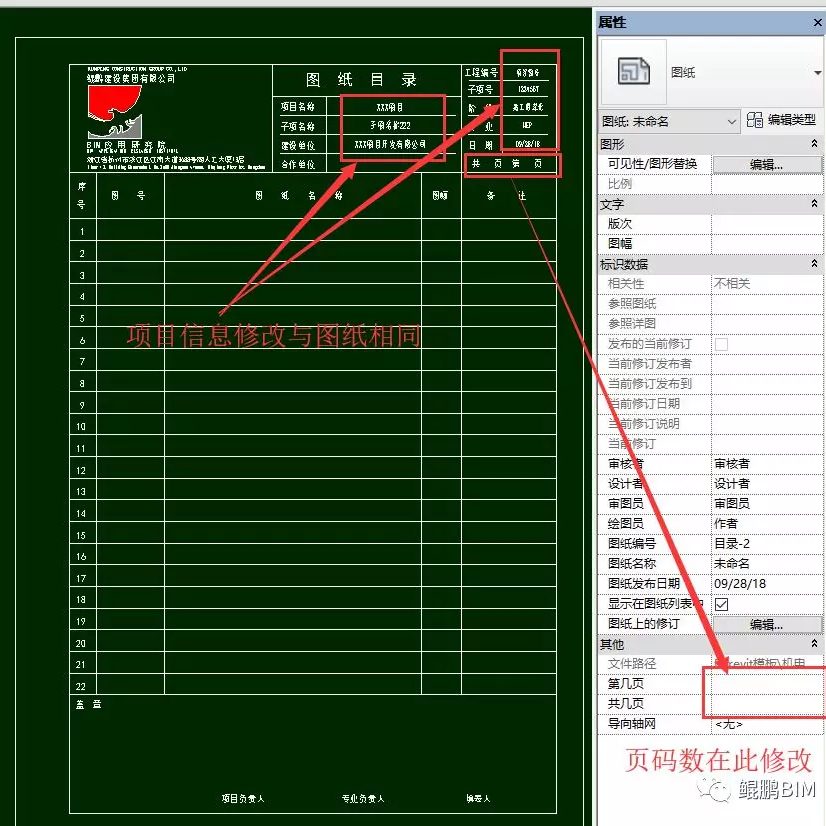

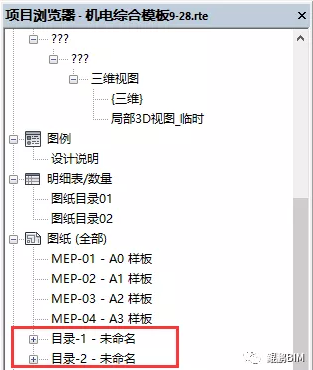

    在“項目瀏覽器-圖紙”內找到目錄圖紙，改好圖名，如果要出的圖較多，則再新建一個目錄圖紙，并修改好圖名

    3、創建圖紙列表

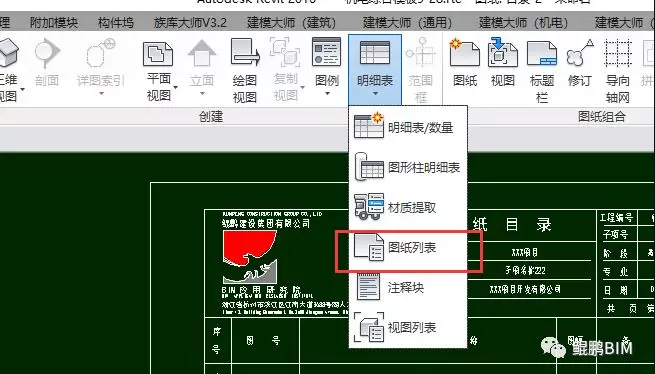

    在“視圖-明細表”欄中選擇“圖紙列表”

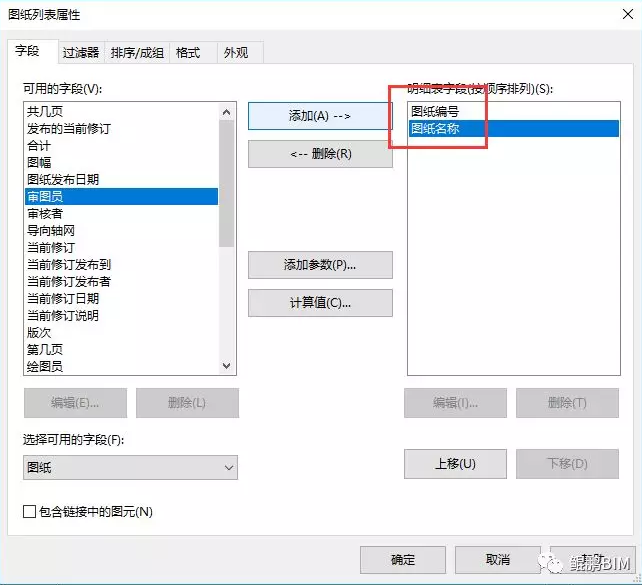

    將“圖紙編號”和“圖紙名稱”加入明細表字段

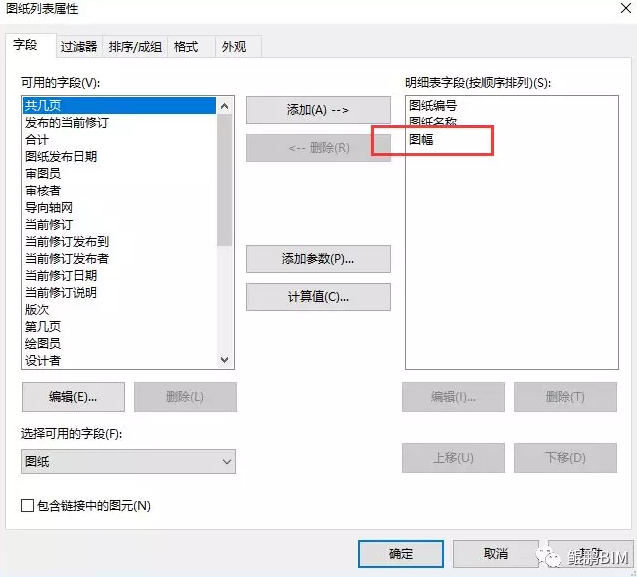

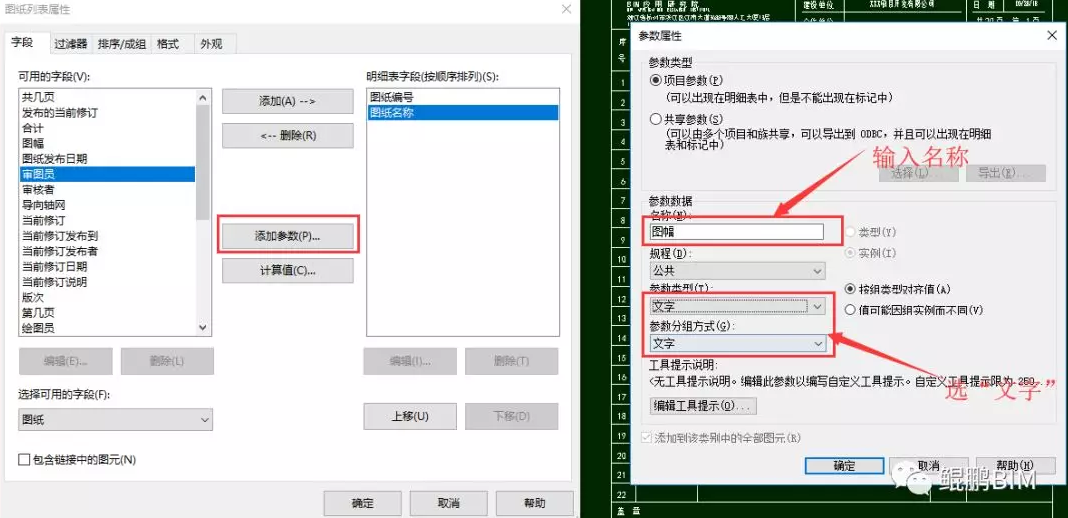

    然后選擇“添加參數”添加一項“圖幅”

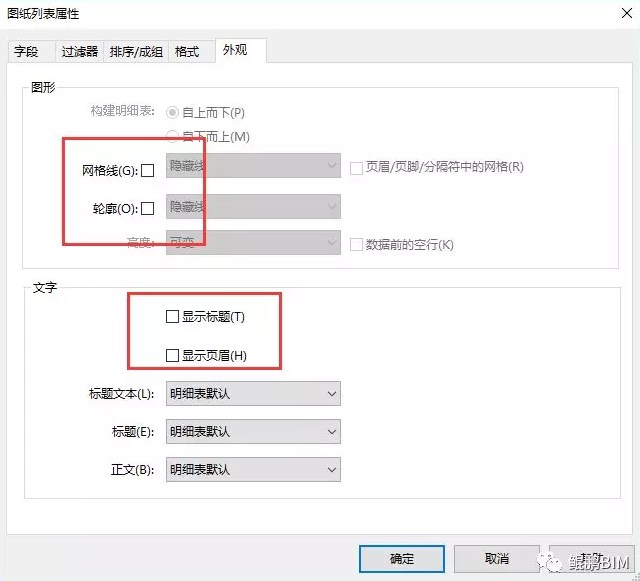

    修改好排序、格式對齊；網格線、輪廓、標題和頁眉都不要選，因為圖紙上已有

    生成現有圖紙明細表，將列寬改為和圖紙欄列寬相同

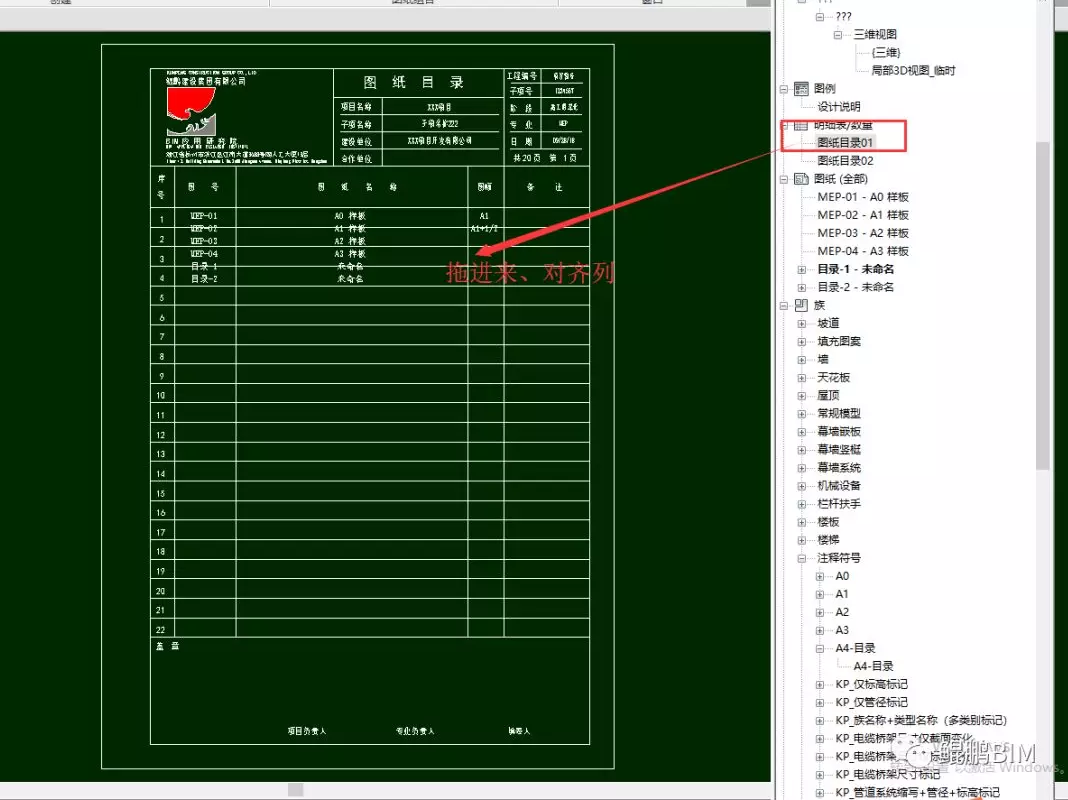

    在項目瀏覽器內將剛才的明細表拖進圖紙，和表格對齊列

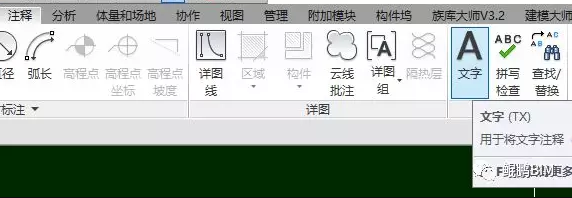

    選擇“注釋-文字”，修改文字高度

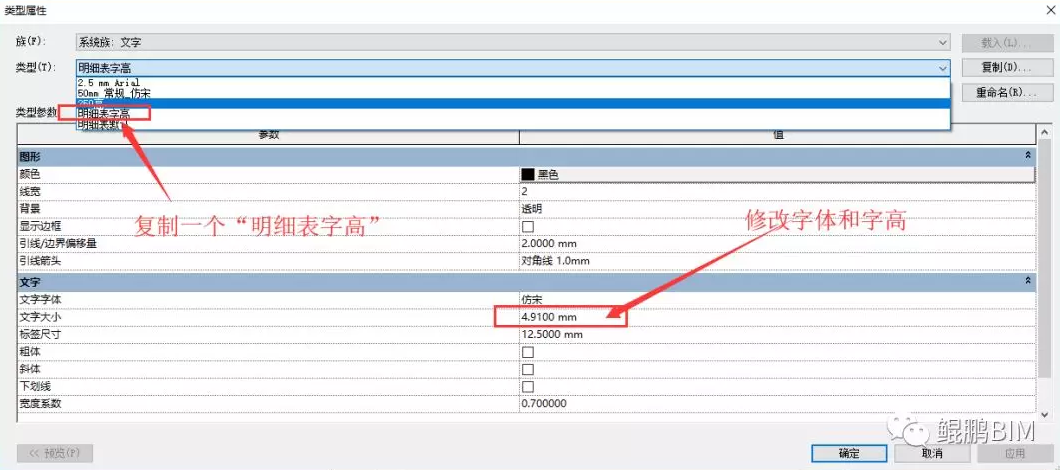

    復制一個“明細表字高”，修改字體和字高

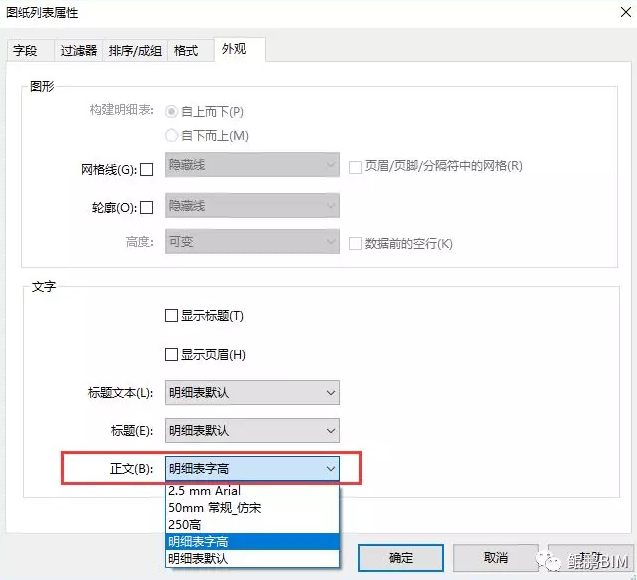

    再在“圖紙列表屬性-外觀”，正文字體改成“明細表字高”

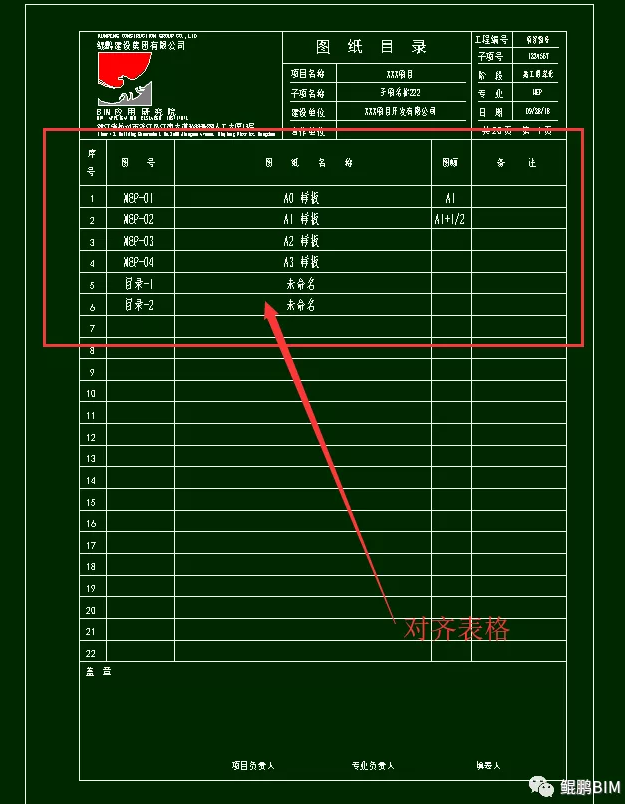

    這樣就把表格對齊了（2016版圖紙列表不能修改行高，只能通過修改字高來改）

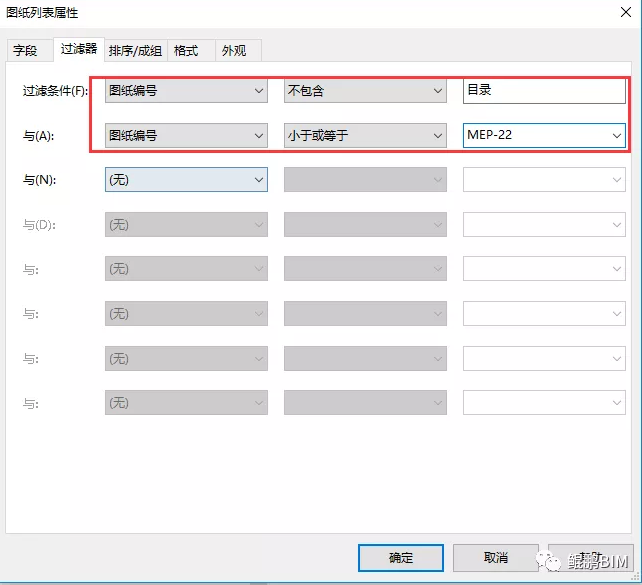

    我們不需要將“目錄”圖紙列在表格上，同時，每張目錄只有列22張圖紙，可以修改圖紙列表的過濾器，把本張圖紙列表改好

    這樣就不顯示“目錄”圖紙了

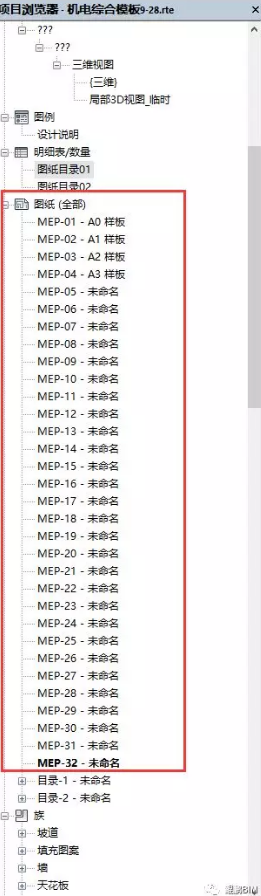

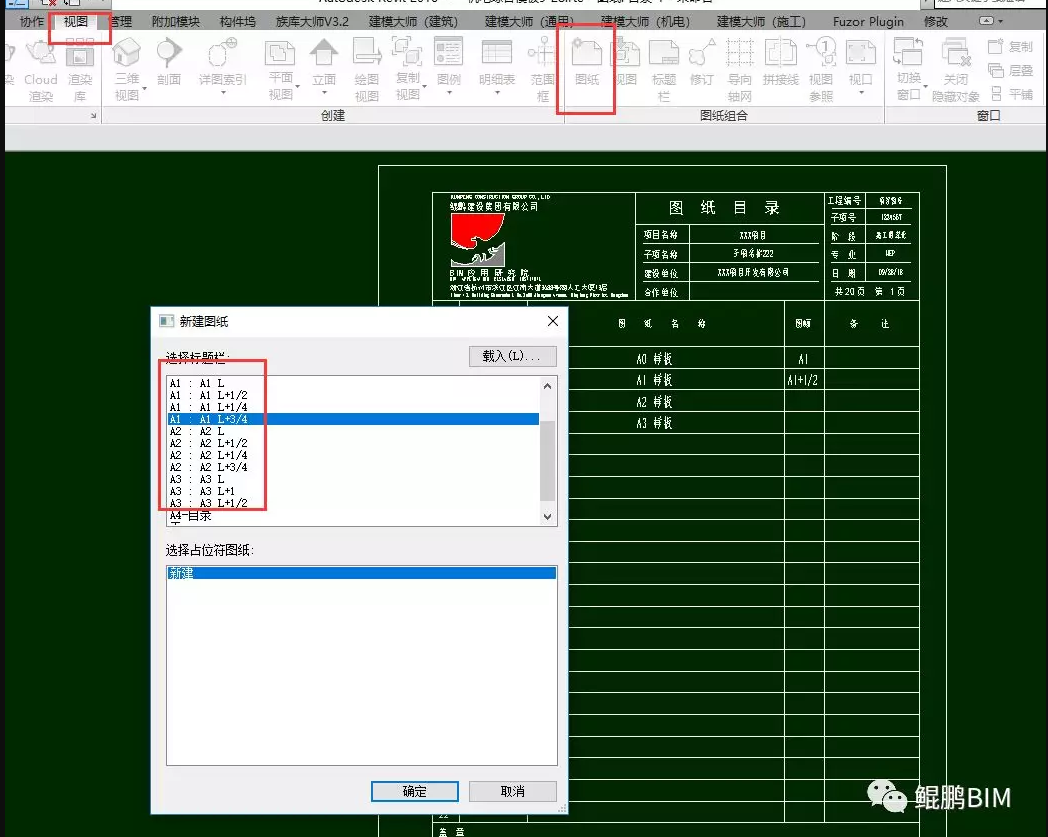

    然后出圖添加圖紙，列好圖紙編號，我們是按照圖紙編號來排序的

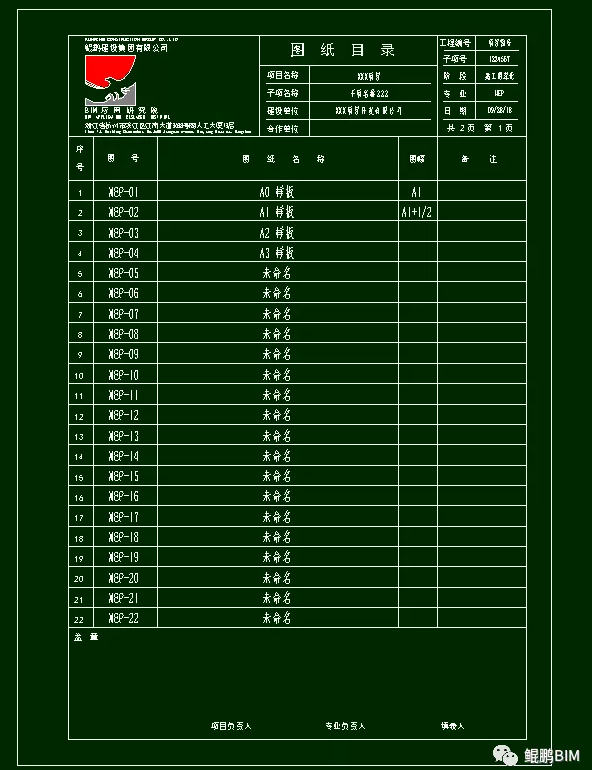

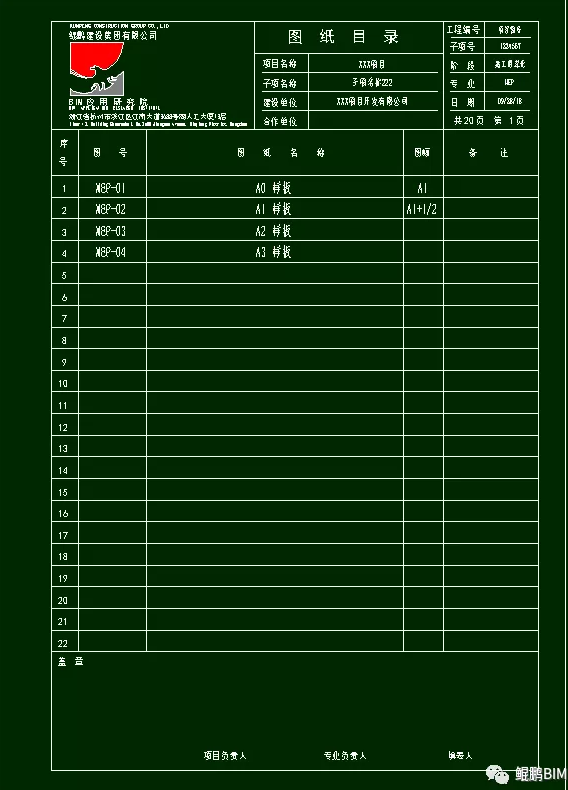

    添加完圖紙后，目錄自動生成

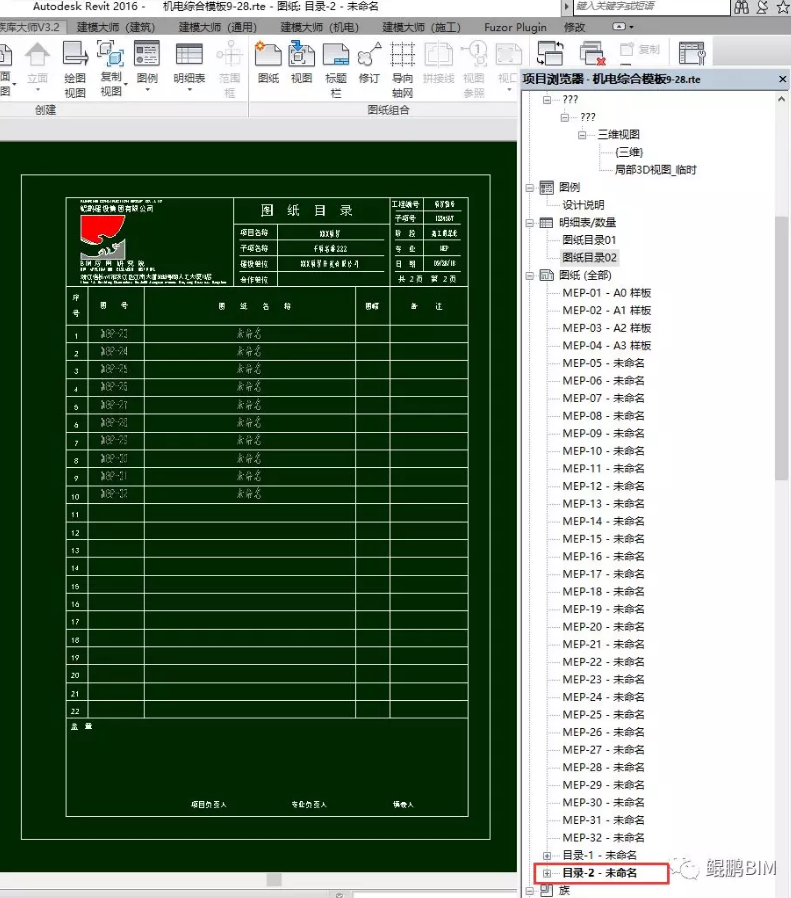

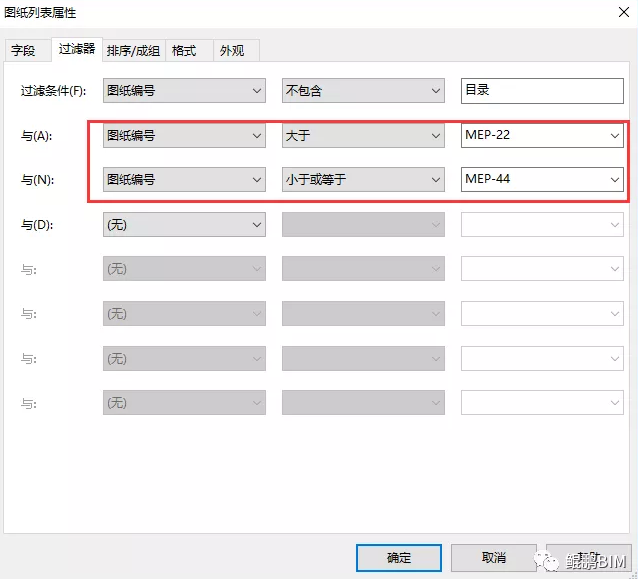

    多的圖紙按同樣方法，建“圖紙目錄2”，修改過濾器來實現顯示

    如果圖紙增加，重復上述步驟，只需修改圖紙列表的過濾器就行了
