Revit創建四維施工模擬問題：大家都知道，Navisworks能利用Revit模型文件創建四維施工模擬，那么用Revit是否也能完成簡單的四維施工模擬呢？
圖-1
思路：Revit中階段設置+漫游動畫
一、設置階段

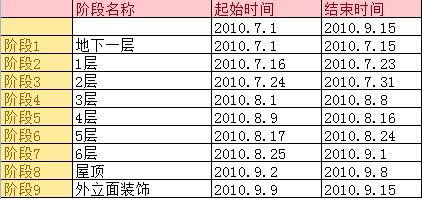

(1)根據項目時間設置施工進度表，如圖-2所示。
圖-2

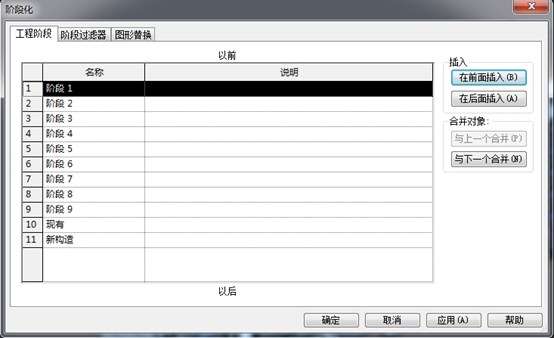

(2)根據施工進度表在Revit階段對話框中設置新建階段，如圖-3所示。
圖-3

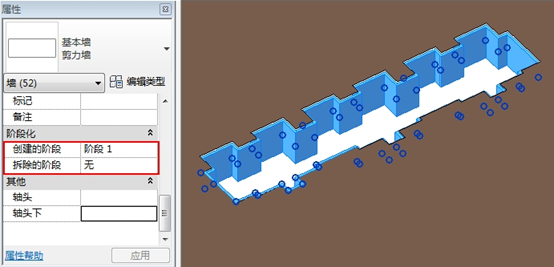

(3)根據根據施工進度表在Revit模型中為構件設置階段，如圖-4所示。
【注意】如果在項目開始時沒有為構件添加階段，后期來做工作量較大，建議項目初期制定計劃。

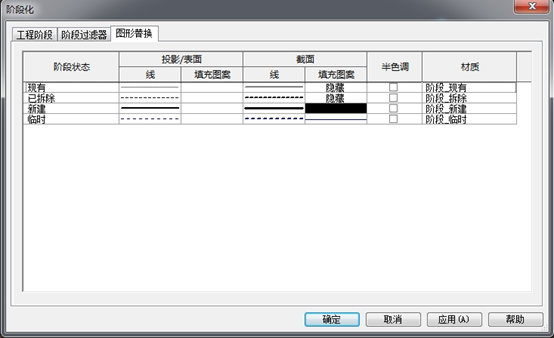

(4)通過設置階段過濾器/設置圖形替換，通過此處設置可以控制階段的顯示及顯示狀態。
圖-4

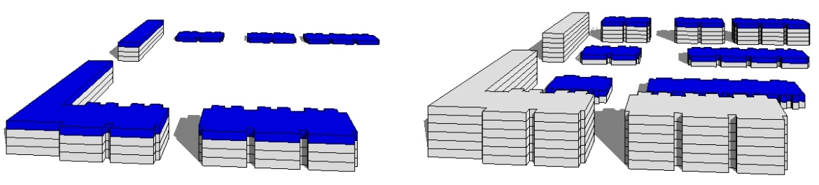

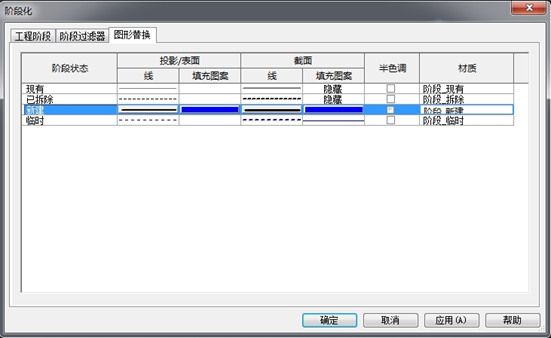

【注意】如果需要突出新建構件，可以設置其“投影/表面”或者“截面”的線及填充圖案的替換，如圖-5所示，以小區為例效果如圖-6所示。
圖-5
圖-6
二、創建漫游

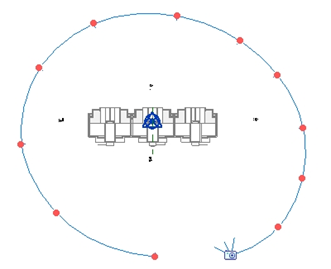

(1)設置漫游路徑，如圖-7所示。
注意：此時視圖的階段顯示為默認顯示，如圖-8所示。
圖-7
圖-8
(2)調整相機并調節漫游速度，記錄關鍵幀與幀，如圖-9所示。
圖-9
三、導出漫游
問題：如何能在一個連續的漫游路徑中導出各個階段呢？
(1)設置漫游的階段化，將如圖-10所示中的幀范圍根據如圖-9所示漫游幀分別導出。
圖-10
(2)例如，需要導出“階段1”的漫游：

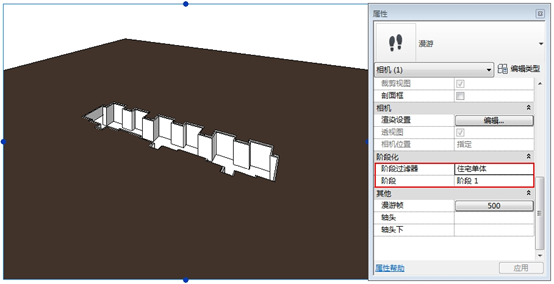

a、點擊漫游框設置其屬性如圖-11所示。
圖-11

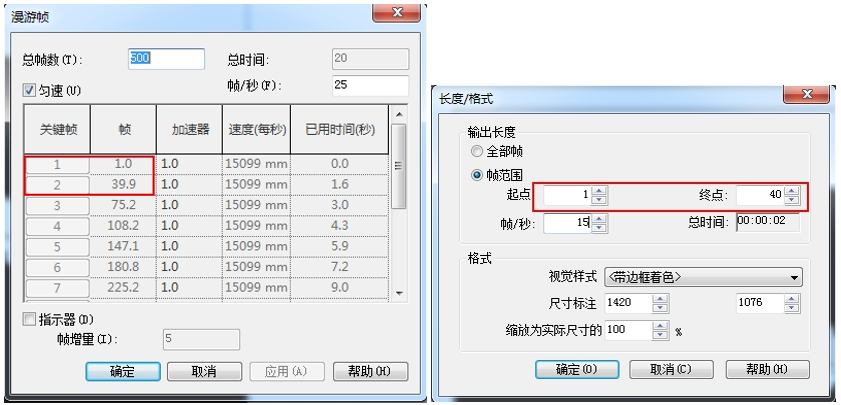

b、導出漫游，設關鍵幀1-2幀為階段1（幀數為1-39.9），如圖-12所示。
圖-12
c、導出階段1視頻。
(3)同理導出其他階段的漫游。
(4)通過影音處理軟件合成該片段漫游。
