    設計機械系統（如風管系統）以滿足建筑的加熱和制冷需求。可以使用工具來創建風管系統，以將風道末端和機械設備放置在項目中。使用自動系統創建工具創建風管布線布局，以連接送風和回風系統構件。今天我們繼續介紹：使用風管構件。

    Revit提供了下列工具來在項目中創建送風、回風和排風風管系統。

    關于將閥門和管件放置在剖面視圖或立面視圖中

    可以將管道、風管、電纜橋架和線管管件、電氣設備、衛浴裝置、閥門和附件添加到剖面視圖或立面視圖中。例如，現在可以將閥門放置在立面視圖中的垂直管道上。

    您還可以在剖面視圖或立面視圖中添加機械設備，僅限插入基于線的圖元（如風管、管道、線管等）的設備。

    當放置好的構件連接至基于線圖元（風管、管道、線管、電纜橋架）時，它們會繼承該圖元的標高關聯。

    當放置好的構件被放置在自由空間中時，它們將與其下方距離最近的樓板標高關聯；如果下方沒有樓板標高，則將使用上面的第一個樓板標高。

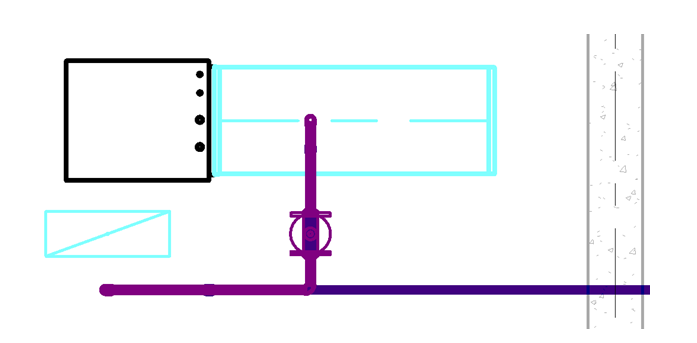

    將閘門閥放置在剖面視圖中的垂直管道上，可以：

        將管件放置在標高之間的空間中

        在剖面視圖的空間中放置管件和附件

        將風管T形三通放置在多標高剖面中

        將閥門放置在剖面中

        將風管彎頭放置在剖面中的空間中

        將閥門放置在剖面中的空間中

        在剖面中的水平風管上垂直繪制風管

        將阻尼器添加到剖面中的垂直風管中

        將管件放置在標高之間的空間中

        將閥門放置在剖面中的斜管道上

        將對象添加到三維視圖中

    風管的機械設置

    使用“機械設置”對話框可以配置構件尺寸，以及機械系統的行為和外觀。

    指定壓力損失方法

    指定風管和管道管件及附件的壓力損失方法。

    風管管件及附件的壓力損失設置始終在“實例”中設置。

    默認情況下，管道管件的壓力損失設置在族編輯器的“類型”中設置。若要在項目中修改管道管件及附件的類型屬性，請使用“類型屬性”對話框。在“屬性”選項板上，單擊“編輯類型”，然后選擇不同的“損失方法”。若要替換管道管件或附件的實例屬性，請使用“屬性”選項板。在“屬性”選項板的“機械”下，選擇不同的“損失方法”而不是“使用有關類型的定義”。

    根據所選的損失方法，在系統創建時，Revit會從ASHRAE表將值指定給管件或附件。對于風管管件，請選擇“ASHRAE表中的系數”。對于管道管件，請選擇“表中的K系數”。

    為管件或附件實例指定損失方法

    1.選擇風管或管道的管件或附件。

    2.在“屬性”選項板中，從列表中為“損失方法”選擇一個壓力損失方法。

    3.選擇“特定系數”或“特定損失”后，您可為所選損失方法指定一個值。對于“損失方法設置”，單擊“編輯”。在“設置”對話框中，為所選損失方法指定一個值。

    為管道管件類型指定損失方法

    1.使用族編輯器編輯管道管件族。

    2.打開“族類型”對話框：

    3.在“機械”下，對于“損失方法”選擇“表中的K系數”。

    4.對于“表中的K系數”，從下拉列表中選擇表。

    5.將族載入到項目，然后關閉。

    6.選擇管件，然后在“屬性”選項板上，對于“損失方法”，選擇“使用有關類型的定義”以應用您在“族編輯器”中指定的設置。

    應用風管顏色填充

    可以應用顏色填充，以便向與項目中的風管相關聯的不同屬性提供關鍵字。

    1.打開要向其應用顏色填充的機械視圖。

    2.單擊“分析”選項卡→“顏色填充”面板→（風管圖例）。

    3.將光標移到繪圖區域中（該區域將改為顯示顏色填充圖例的預覽）。

    4.單擊將該圖例放置在視圖中。在“選擇顏色方案”對話框中，選擇“風管顏色填充-流量”作為“顏色方案”，然后單擊“確定”。

    5.選擇視圖中的圖例，然后單擊“修改|風管顏色填充圖例”選項卡→“方案”面板→（編輯方案）。

    6.在“編輯顏色填充”對話框中，從“顏色”下拉列表中選擇顏色圖例的屬性，然后選擇下列選項之一。

    按值。將每種顏色應用于您選擇的屬性的各個實例。

    按范圍。將屬性值劃分到各個范圍。通過從表中選擇范圍并單擊“拆分”，可以添加范圍。拆分后，各個范圍將得到進一步分割。

    7.單擊“確定”。風管將填充上顏色，具體顏色取決于選定的屬性。對于帶有接頭的風管管段，顏色填充將應用到管段的各個部分。

    關于檢查風管系統

    該工具可檢查您在項目中創建的機械系統，以確認各個系統都已被指定給用戶定義的系統，并已準確連接。

    關于系統瀏覽器

    系統瀏覽器是一個用于高效查找未指定給系統的構件的工具。

    “系統瀏覽器”會打開一個單獨窗口，并在窗口中按系統或分區顯示項目中各個規程的所有構件的層級列表。可以將窗口懸停在繪圖區域上方或下方，也可以將該窗口拖曳到繪圖區域中。

    若要訪問“系統瀏覽器”，請使用以下任意方法：

    單擊“視圖”選項卡→“窗口”面板→“用戶界面”下拉列表→“系統瀏覽器”。

    在繪圖區域中，單擊鼠標右鍵（上下文菜單）→“瀏覽器”→“系統瀏覽器”。

    也可以使用F9快捷鍵顯示系統瀏覽器。

    生成壓力損失報告

    您可以為項目中的風管或管道系統生成壓力損失報告。

    注：在生成壓力損失報告之前，可在項目中對系統使用調整風管大小和調整管道大小工具。

    要生成報告，請先指定要包括在報告中的系統，然后設置報告。在設置報告時，您可以指定包括哪些字段，如直徑、高度和寬度。還可以指定報告中是否顯示其他信息，如系統信息和重要路徑。報告輸出可以另存為HTML或CSV文件。

    選擇報告的系統

    您可以在啟動生成壓力損失報告的命令之前或之后選擇系統。例如，您可以：

    在繪圖區域選擇一個或多個系統，并單擊“風管壓力損失報告”或“管道壓力損失報告”。

    在系統瀏覽器中選擇一個或多個系統，單擊鼠標右鍵，然后單擊“壓力損失報告”。

    依次單擊“分析”選項卡→“報告和明細表”面板→（風管壓力損失報告）或（管道壓力損失報告），并在“壓力損失報告-系統選擇器”對話框中選擇一個或多個系統。要過濾列表中的系統，請單擊“系統類型”過濾器。

    您可以選擇將其計算設置為“全部”的系統。如果計算被設置為“僅流量”或“無”，則會顯示一條警告，或者系統不會顯示在列表中。

    無法為消防系統或自流管系統（如衛生系統）生成壓力損失報告。

    系統的連接必須完好才能生成壓力損失報告。使用“系統檢查器”確定系統是否連接完好，然后再嘗試生成壓力損失報告。

    設置報告

    在選擇要包含的系統之后，即可設置報告。

    1.如果以前在“壓力損失報告設置”對話框中保存了報告格式，則可以從列表中選擇一個。

    提示：要保存報告格式，請在該對話框中指定所需的設置，并單擊“保存”。輸入格式名稱，并單擊“確定”。

    風管壓力損失報告和管道壓力損失報告都有自己的報告格式。它們與默認樣板保存在同一位置。

    2.從列表中選擇要包含在報告中的可用字段。

    3.根據需要啟用或禁用以下項的顯示：

    系統信息

    重要路徑

    按剖面劃分的直線段的詳細信息

    按剖面劃分的管件和附件損耗系數概要

    4.如果需要，請啟用該選項以便在生成壓力損失報告之后將其打開。

    5.單擊“生成”。

    6.在“另存為”對話框中，輸入文件名，將文件擴展名指定為HTML或CSV，然后單擊“保存”。

    注：如果已指定的第三方計算方法不可用，“壓力損失”的值將顯示為“未計算”。

    關于系統設置

    項目中系統構件的外觀和表現是由各個規程對應的設置確定的。

    電氣設置可指定電壓定義、配電系統、配線參數、電纜橋架和線管等設置以及負荷計算。

    機械設置可確定項目中風管、管道、衛浴和消防系統管網和管道的行為和外觀。
