問題：在繪制場地前我們會對場地進行設置，那么場地設置對話框中的各項設置的用途是什么呢？

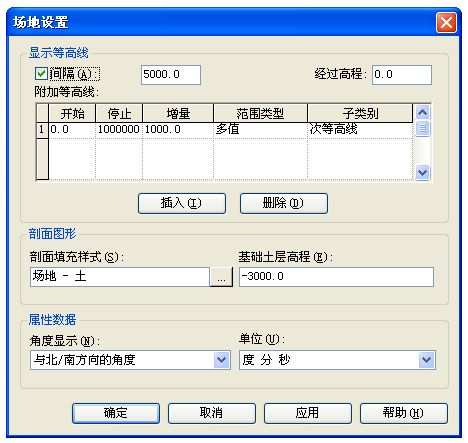

單擊“體量和場地”選項卡場地建模面板旁邊的小箭頭，彈出場地設置，如圖-1所示。
圖-1
(1)
當間隔前面的對號勾選掉，則系統會按照每一千米的高度創建一條等高線，而當間隔選項勾選了，就會按照我們輸入的數據，每隔這個高度創建一根等高線。
(2)
如果我們間隔輸入1000，經過高程輸入0，我們的地形則會在高程0、1000m、2000m、3000m、4000m……創建等高線，如果我們間隔輸入1000，經過高程輸入5，我們的地形則會在高程5m、1005m、2005m、3005m、4005m……創建等高線。
(3)

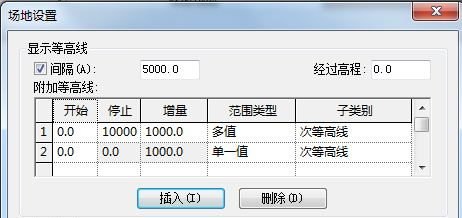

當我們?cè)诜秶?lèi)型中選擇單一值時，停止和增量是灰顯，不可以更開，開始下面的數據是可以更改的，當我們?cè)陂_(kāi)始下面輸入2500時，則會在地形中高度2500m處創建一條輔助的等高線。
(4)
當我們?cè)诜秶?lèi)型中選擇多值時，停止、增量和開始我們都可以做更改，當我們?cè)陂_(kāi)始下面輸入2500，在停止下面輸入3500，在增量下面輸入100，則創建地形時，就可以在2500~3500m之間每隔100m創建一條輔助等高線。
