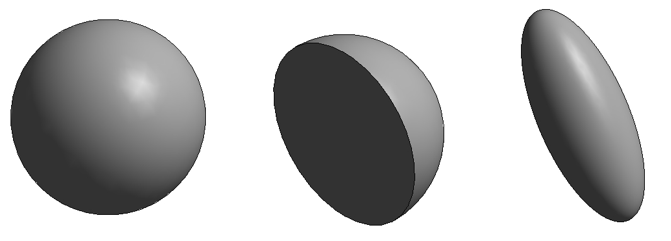

問題：如何通過內建模型的方式創建橢球體、球體、半球體，如圖-1所示？
圖-1
(1)單擊“內建模型”命令，族類型和參數選擇“常規模型”，命名為球體，如圖-2所示。
圖-2

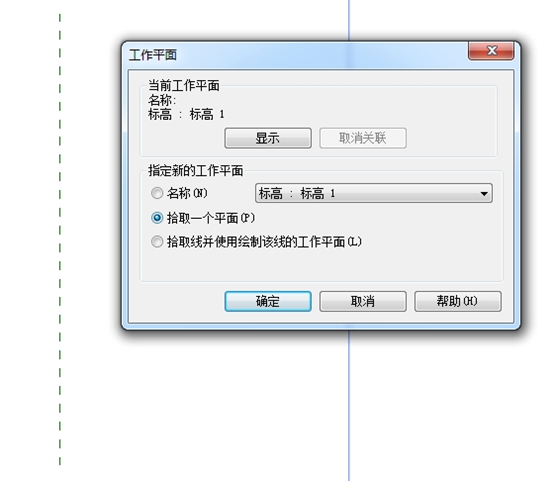

(2)使用“旋轉”命令，在立面上繪制輪廓。此時會彈出設置工作平面對話框，在平面視圖上繪制一條參照平面，通過設置工作平面進入立面視圖，如圖-3所示。
圖-3

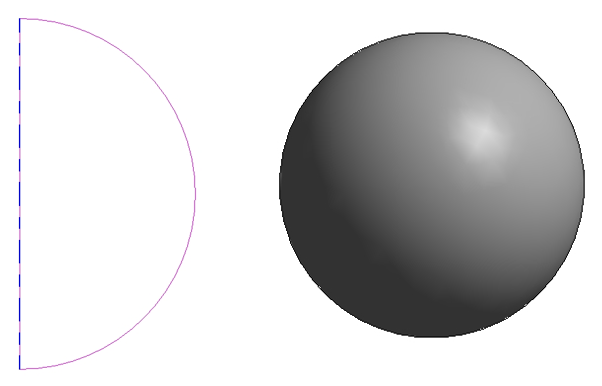

(3)繪制半圓形輪廓和旋轉軸，單擊完成形狀，如圖-4所示。
圖-4

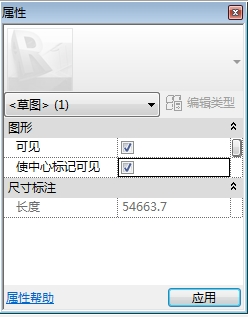

注意：如果是使用圓形修改為半圓，需要繪制通過圓心的直線，將圓形修剪為半圓形，單擊繪制的圓形在屬性面板中勾選“使中心標記可見”，如圖-5所示。
圖-5
(4)通過球體創建半球體。單擊選擇球體，在屬性面板上設置結束角度為180°，完成半球體，如圖-6所示。
圖-6

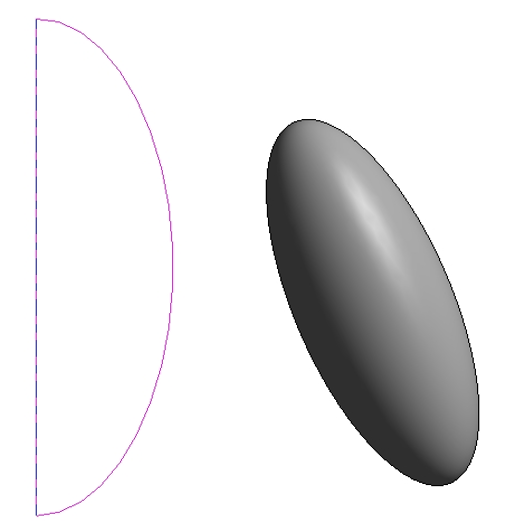

(5)通過半球體創建橢球體。單擊選擇半球體，在屬性面板上設置結束角度為360°，選擇“編輯旋轉”命令，修改旋轉輪廓為半橢圓，單擊完成形狀，如圖-7所示。
圖-7
讀者可以拓展思維用旋轉的方式來創建其他形狀。此處講解用內建模型的方式創建該圖形，那么使用體量來創建的方法與之相同么？
