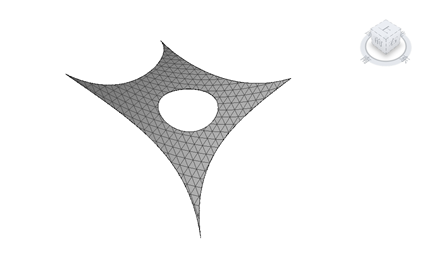

問題提出：在設計中我們常遇到如（圖-1）所示的薄膜結構的形體，在revit中應該如何才能實現此類特殊結構的形體呢？
圖-1
可以采用融合與空心拉伸的組合來實現類似形體：

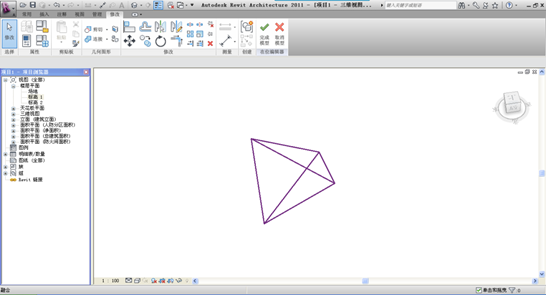

(1)用常規模型，在任意立面上繪制如（圖-2）、（圖-3）所示的實心融合底面和頂面：
圖-2
圖-3
(2)完成后在平面中進行適當拉伸得到如（圖-4）所示圖形：
圖-4

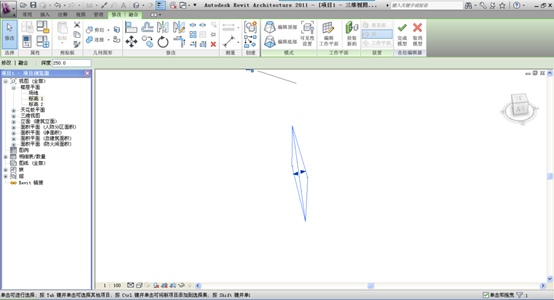

(3)拉伸箭頭，得到如圖-5所示。
圖-5

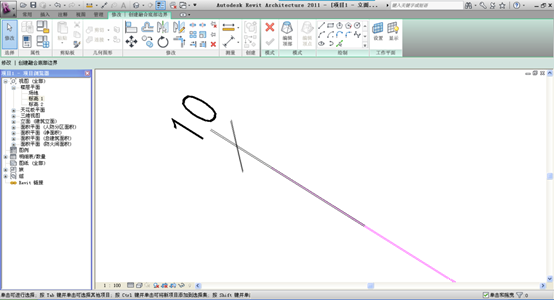

(4)點擊模型，點擊編輯底部，如圖-6所示。
圖-6

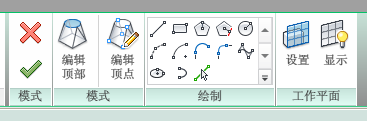

(5)點擊編輯頂點，如圖-7所示。
圖-7

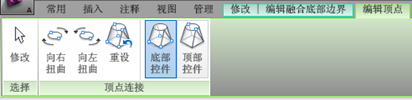

(6)點擊向右扭曲，得到如圖-8所示，
圖-8

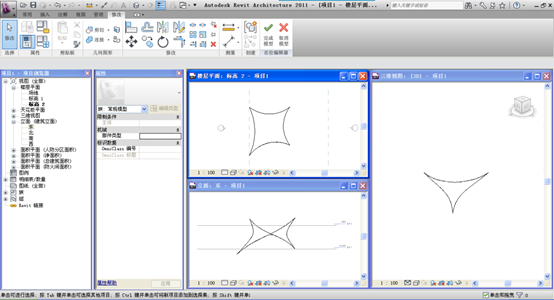

(7)點擊修改/編輯融合底部邊界，點擊完成模型，得到薄膜如圖-9所示。
圖-9

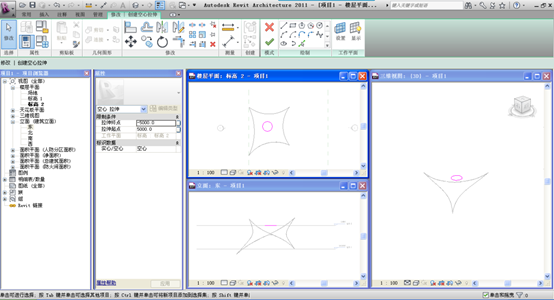

(8)在平面中繪制如（圖-10）所示空心拉伸體量并適當設置其拉伸屬性，完成后得到如（圖-11）所示體量。
圖-10
圖-11
(9)再用空心拉伸繪制如（圖-12）所示形體并設置其拉伸屬性，完成后適當設置其材質最終可以得到如（圖-13）所示薄膜體量。
圖-12
圖-13
【思考】用體量是否可以做出同樣的薄膜呢？
大概的思路是用兩根線生成一個體量薄膜，用面屋頂生成薄膜厚度。
