對于使用虛線或者點畫線等作為線型的管道，用戶可以再線型圖案中定義需要的線型，然后在管道系統類型屬性中，編輯圖形替換，使用自定義的線型作為填充圖案。但是由于線型圖案的設置中不支持字母或者符號，因此，用戶無法直接用字母表示管線的用途。

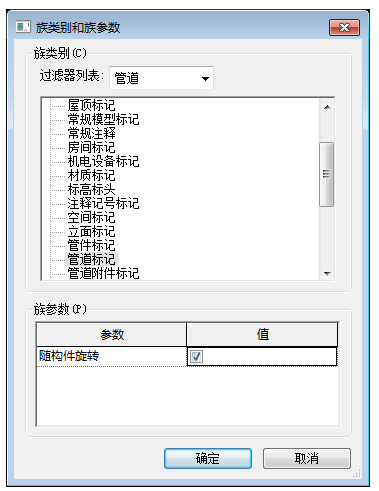

1.使用“公制常規標記.rft”模板新建一個族，點擊打開族類別和族參數對話框，選擇“管道標記”作為族類別，并勾選“隨構件旋轉”。勾選它的目的是使該標記一直與管道垂直，如圖所示。

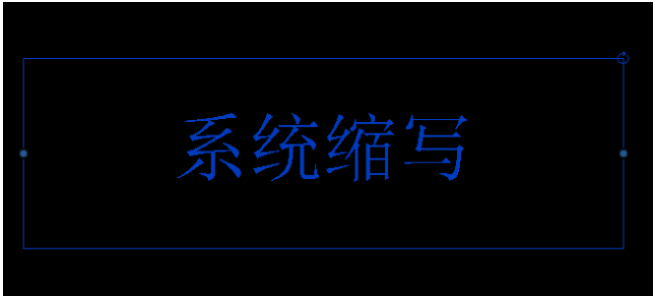

2.刪除已有文字，在創建選項卡中點擊“標簽”命令，在圖面中選擇一個點放置標簽。

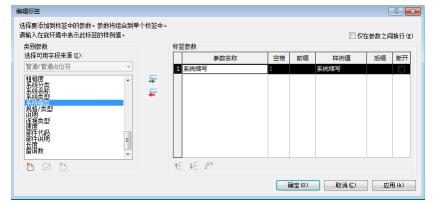

3.編輯標簽對話框中，在類別參數中選擇“系統縮寫”，添加到標簽參數中，點擊“確定”完成標簽的創建，如圖所示。
4.保存該族文件，然后點擊將其“載入到項目中”。

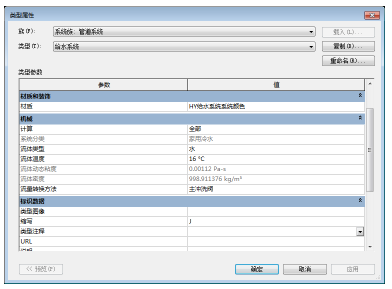

5.選擇需要標記管道的系統，編輯其類型屬性。將需要使用的標記字母寫在標識數據下面的縮寫參數的值里。例如，這里家用冷水系統使用字母“J”作為線型標識，如圖所示。

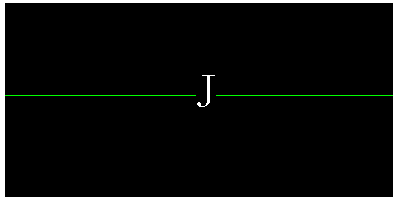

6.使用標記命令，在選項條上取消勾選“引線”，標記管道，如圖所示。
