如何在AutoCAD中繪制圖框和標題欄
AutoCAD是一款廣泛應用于工程設計和制圖的軟件。作為繪圖工具，它能夠幫助用戶創建和編輯各種類型的圖紙。繪制圖框和標題欄是AutoCAD中非常重要且常用的功能。下面將介紹如何在AutoCAD中繪制圖框和標題欄。
步驟一：創建圖框
1. 打開AutoCAD軟件并選擇一個你想要繪制圖框的圖紙。
2. 在AutoCAD的命令欄中輸入“-layout”，回車后選擇“創建布局”。
3. 在彈出的新窗口中，選擇“空白布局”并點擊“確定”。
4. 在布局界面上右鍵點擊鼠標，選擇“布局設置”。
5. 在彈出的“布局設置”窗口中，選擇“打印機與紙張”選項卡，點擊“添加新紙張”。
6. 在“頁面設置”窗口中，填寫紙張尺寸、圖框邊界等信息，并點擊“確定”保存更改。
7. 在布局界面上畫出圖框的邊界，可使用直線、矩形等繪圖工具繪制出圖框的輪廓。

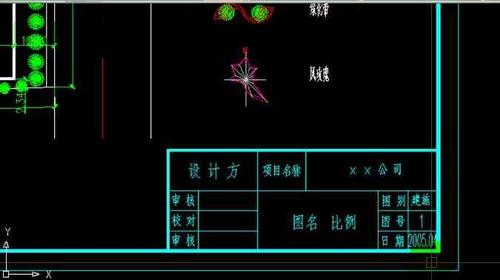

步驟二：添加標題欄
1. 在圖框的上方或者其他位置繪制一個長方形，作為標題欄的背景。
2. 在標題欄的中心位置或者其他適當的位置寫入標題信息。可以使用AutoCAD的文本工具進行文字輸入。
3. 可根據需要在標題欄上方或者下方添加其他必要的信息，如公司名稱、項目名稱、圖號等。
步驟三：保存并應用圖框和標題欄
1. 在AutoCAD的命令欄中輸入“-layout”，回車后選擇“頁面設置管理器”。
2. 在“頁面設置管理器”窗口中，選擇“當前布局”。
3. 在右側的屬性窗口中選擇“打印樣式表”并點擊“設置當前”。
4. 點擊“確定”保存設置。
5. 在布局界面上右鍵點擊鼠標選擇“完成布局”。
6. 在彈出的“完成布局”窗口中選擇“保存并關閉”。
以上就是在AutoCAD中繪制圖框和標題欄的步驟。通過按照這些步驟進行操作，你可以輕松地創建出精美的圖紙，并為其添加圖框和標題欄。這將有助于提高工程設計和制圖的效率和專業性。
