【技術要點】如何為降板表面填充不同的圖案
問題提出： 在平面圖中該如何利用填充圖案來區別降板跟樓板。
1、中間的樓板為降板（120）-150mm ，下面我們通過“過濾器”來為其填充表面圖案。

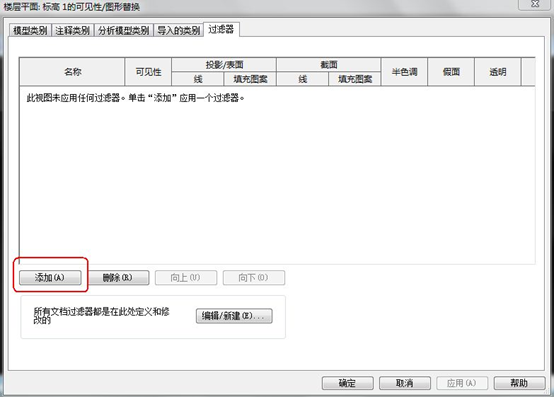

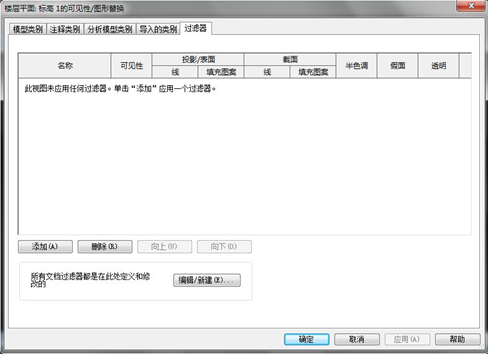

2、通過快捷鍵VV 打開 “可見性/圖形替換”對話框，選中“過濾器”一項。

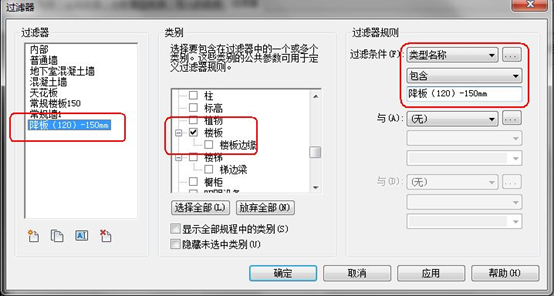

3、通過“編輯/新建”命令，新建一個過濾器，命名為“降板（120）-150mm”,在“類別”里勾選樓板，在“過濾規則”里依次選擇“類型名稱”、“包含”、“降板（120）-150mm” ,點擊“確定”。

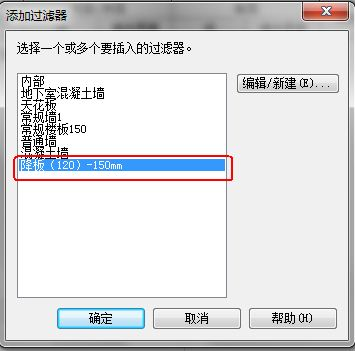

4、添加過濾器

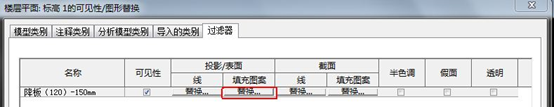

5、在新建的過濾器里，找到“投影/表面”下的“填充圖案/替換”并單擊。

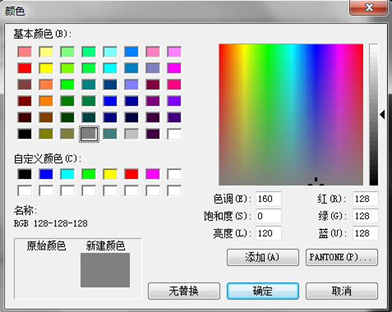

6、為填充圖案選擇顏色

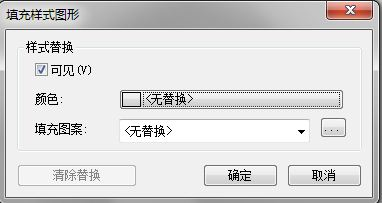

7、在“填充圖案”里選擇相應的填充圖案

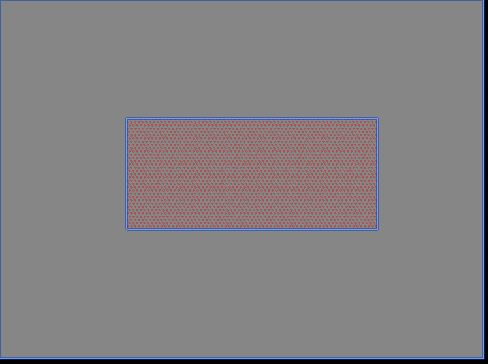

8、確定之后，降板的填充圖案設置完畢。
