問題：在Revit中我們有時候不能繪制出和CAD一樣標高的屋頂應該如何解決？

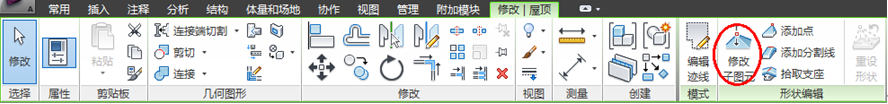

有時候CAD圖紙中所給與我們的屋頂坡度和屋頂?shù)臉?biāo)高對不上號，按坡度繪制會有各種各樣的誤差，這時候怎么解決呢？在此我推薦給大家一個命令：修改子圖元 如圖-1
圖-1

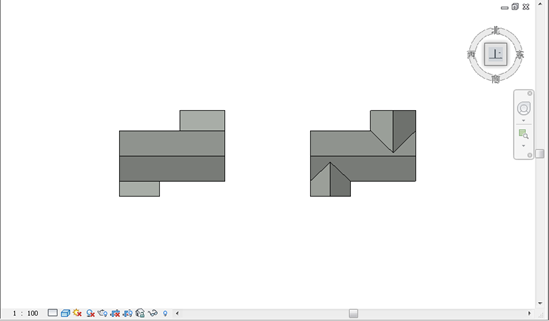

要繪制右邊的屋頂，首先繪制左邊的輪廓。注意圖示地方輪廓線要打斷。如圖-2
圖-2

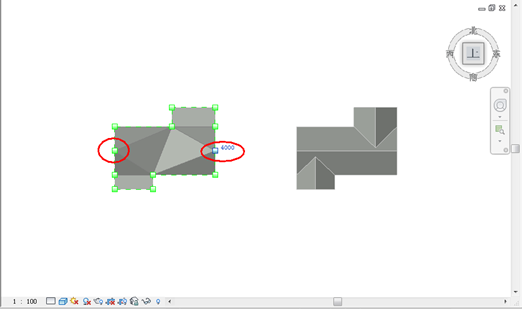

完成跡線屋頂后點擊“修改”選項卡中“形狀編輯”面板下的“修改子圖元”命令。點擊后選擇“添加點”命令。在圖-3位置添加兩個點，然后把它們的高程設置為4000
圖-3

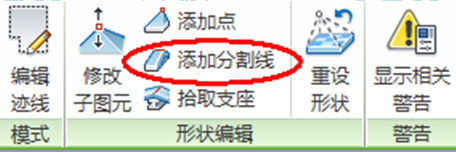

這時我們選擇“添加分割線”命令，
將剛剛繪制的兩點連接起來，完成后效果如圖-4
圖-4

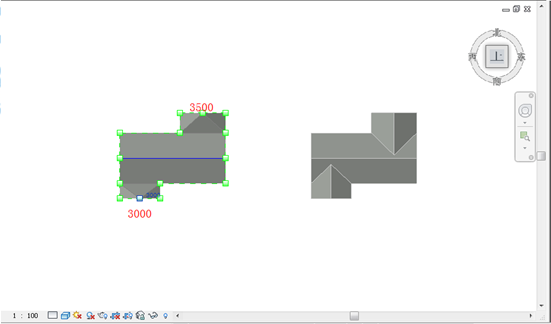

然后在圖-5位置分別添加兩個點，高程設置為3000與3500
圖-5

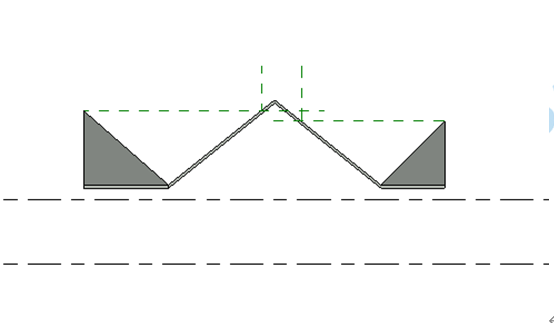

進入西立面，繪制如圖-6的參照平面
圖-6

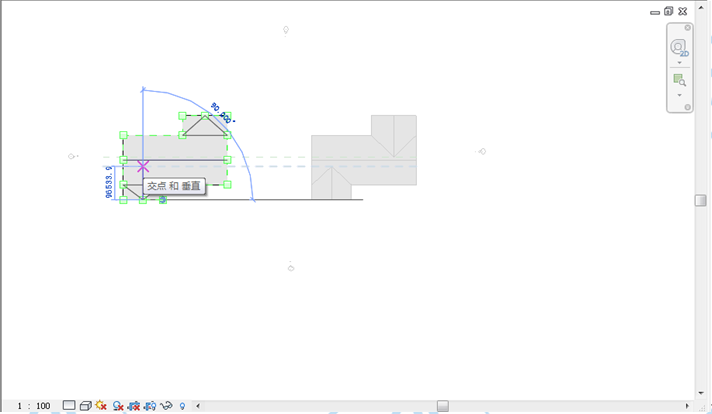

進入場地平面圖，使用“添加分割線”命令，從圖-5添加的點開始繪制，直到與參照平面相交為止。如圖-7所示
圖-7
完成后就能繪制出符合CAD圖紙高程點要求的屋頂了。
