問題：有些復雜的屋頂要分塊繪制，有簡便方法么？

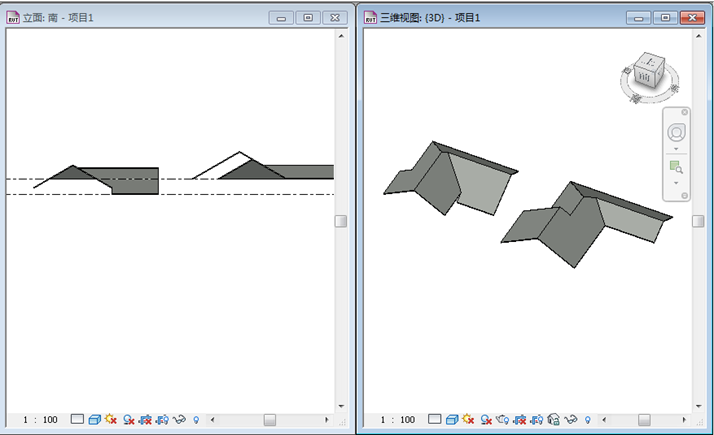

在Revit中繪制的跡線屋頂，只要在跡線中定義了坡度的線段底部的標高都是一樣的，正如圖-1中右側的屋頂。但是如果要繪制圖-1中左側的屋頂是不是要分成幾塊來繪制呢？答案是否定的，今天教給大家的就是“坡度箭頭”命令
圖-1

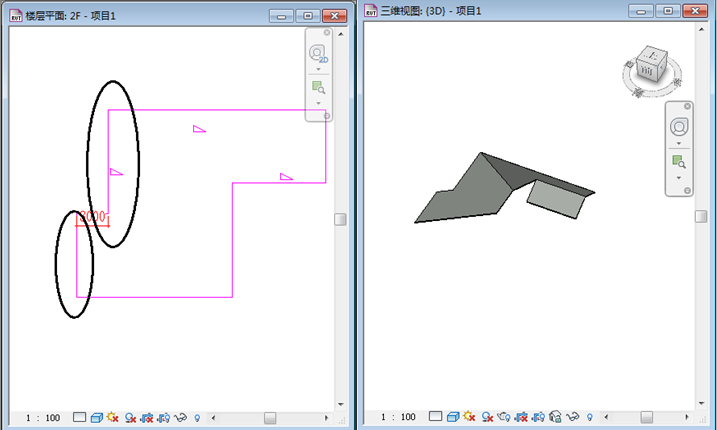

在知道上述跡線屋頂的特性后，我們繪制如圖-2的跡線屋頂輪廓。注意圖中哪里定義坡度，如果兩處都設置坡度就會出現圖-1中右側屋頂的情況。繪制完成后如圖-2
圖-2
編輯跡線屋頂輪廓，選擇坡度箭頭命令。
坡度箭頭與跡線屋頂定義坡度的特性一樣，箭頭尾部標高和被定義過坡度的跡線標高一樣。因此繪制時要設置好箭頭起點位置。最終結果如圖-3。
圖-3

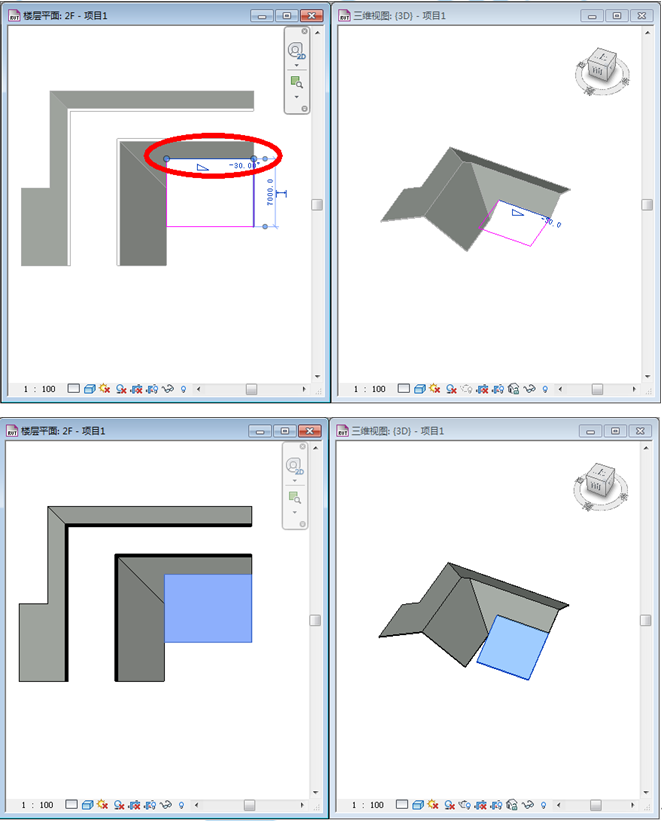

拓展：坡度負角度的利用。
在上圖所示兩屋頂交接定義坡度為-30°（因為那塊大屋頂的坡度定義為30°）后就可以發現兩塊屋頂可以無縫連接上。最后用連接命令即可達到圖-1中左邊屋頂的效果。
