鋼結構廠房BIM模型搭建的一般順序：
1//建立項目基點坐標軸網

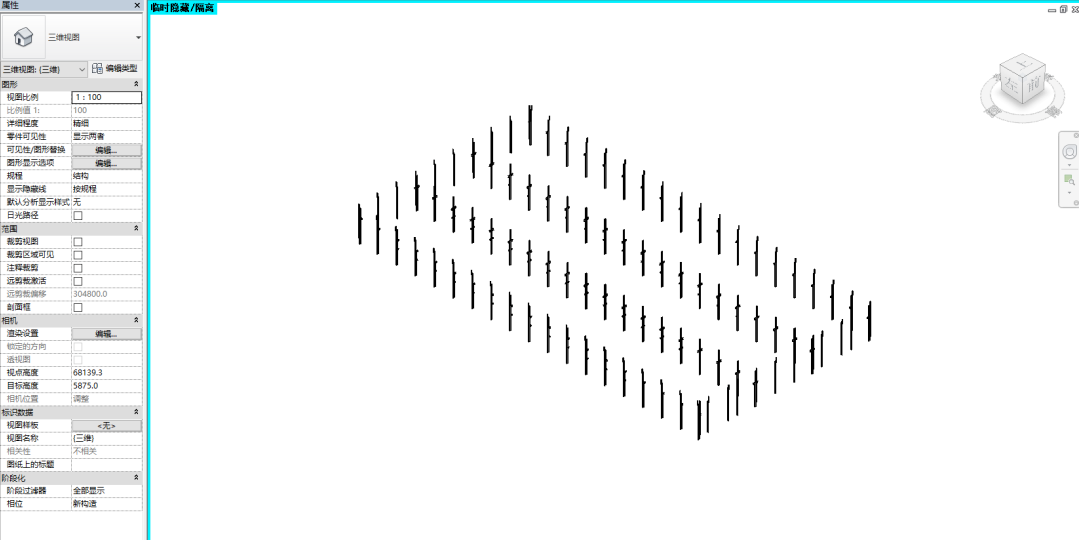

2//建立鋼柱
3//建立屋面梁
4//圍護結構，分屋面與墻面圍護體系
5//輔助結構
鋼結構廠房的屋面一般都帶有一定的坡度，放置檁條的標高每一根都不一樣，這就需要我們在繪制時需要特別注意確保每一根檁條都能在相應的標高上，而且要確保坡度與鋼梁的坡度一致。
根據實際項目的運用經驗，我們通過建立參考平面并設置工作平面的方式進行屋面檁條的繪制。具體操作如下：

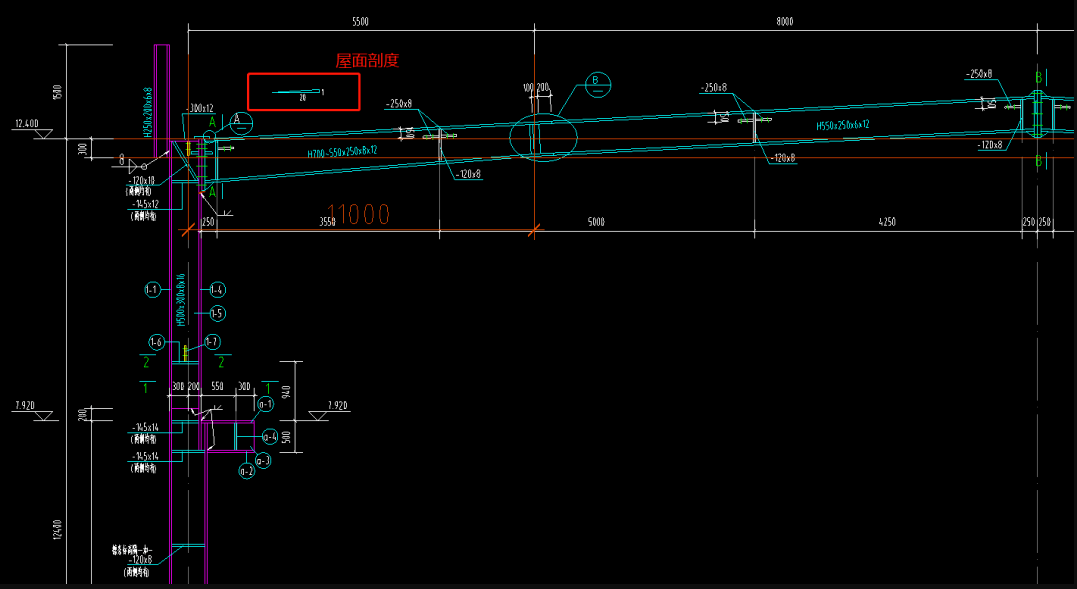

首先我們要確定屋面梁的坡度，因為一般情況下鋼結構廠房的屋面梁以變截面梁為主，如果在Revit中沒有相對應的族文件，就需要我們根據圖紙建立屋面梁族文件，而建立的梁文件通常就會把坡度問題考慮進去，為后續繪制檁條時提供了建模依據與基礎。

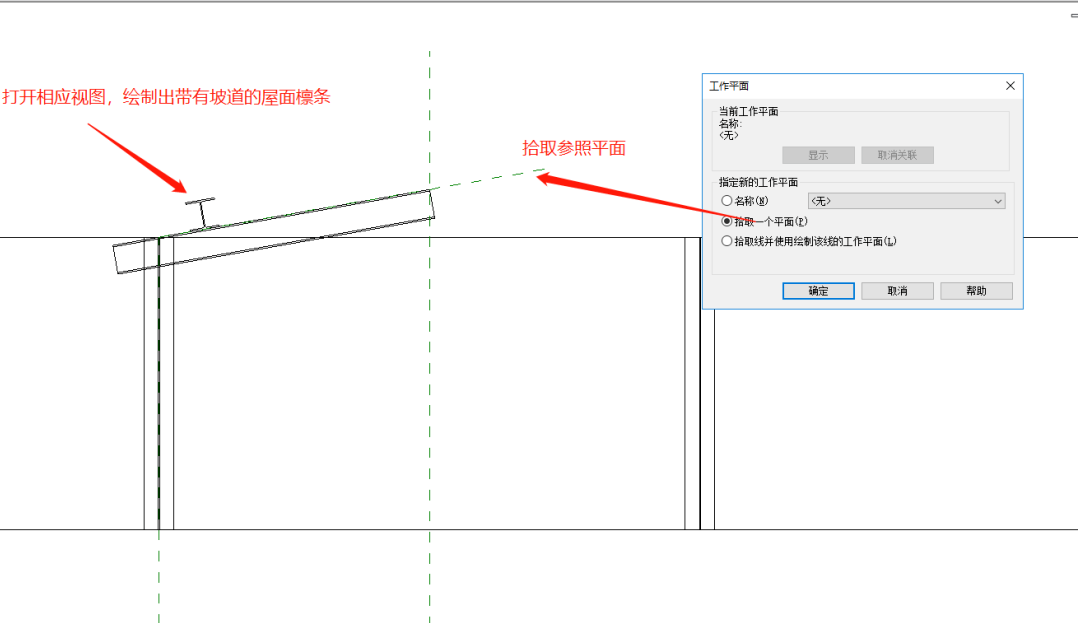

檁條繪制具體操作：以屋面梁上翼緣為參照，繪制參考平面，并設置工作平面，進入到相應的平面視圖。這樣我們就可以在此工作平面繪制出與帶有坡度的檁條，如檁條所處平面坡度一致，剩余檁條通過在已設置工作平面的基礎上進行復制或鏡像復制即可。
其中拉條與系桿可以利用類似方法進行創建。
最后，希望此次建模思路的分享能夠給大家在使用Revit軟件建立鋼結構廠房模型時提供一些參考，不足之處歡迎指正。
