在繪制坡道的時候，有一種兩側帶坡度的坡道，一般我們采用樓板編輯的方式來創建。
第一種是聽過添加子圖元的點來創建，方法如下;
首先繪制設計所需的樓板尺寸，完成之后點擊樓板，形狀編輯中添加點。如圖所示。

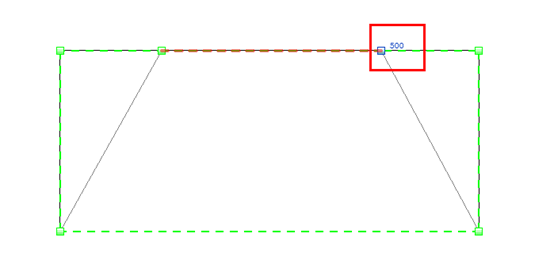

對樓板正確的位置進行點的添加并輸入數據，這個數據在這里指高程，也就是將此處的位置抬高，以便形成坡度。

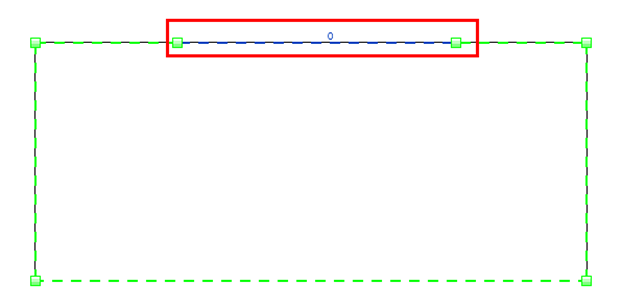

兩個點都要添加為一樣的位置，或者點擊兩點之間的線段，輸入一個數據也可以。

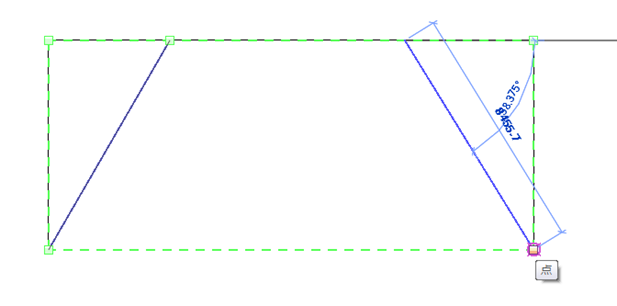

第二種，同方法一類似，用到了添加分割線的命令，此方法是直接在樓板上繪制要分割的線段，以此來表示坡道。如圖。
用此命令，直接可在樓板上繪制分割線，如圖。
同樣的，也要輸入相對的高程，用來表示坡度，形成坡道。

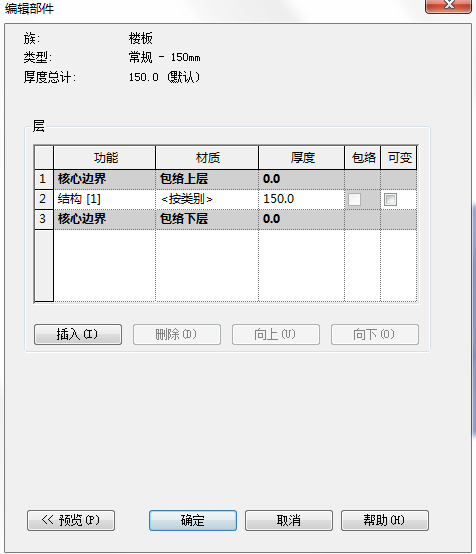

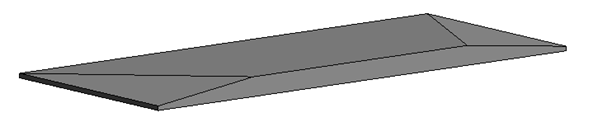

完成之后，對建好的坡道進行編輯，勾選可變選項，坡道會變成實心的，否則是空心的。如圖
