當繪制梁與柱子時，發現梁與柱子不能連接？接下來就與小編一起來解決此類問題吧。

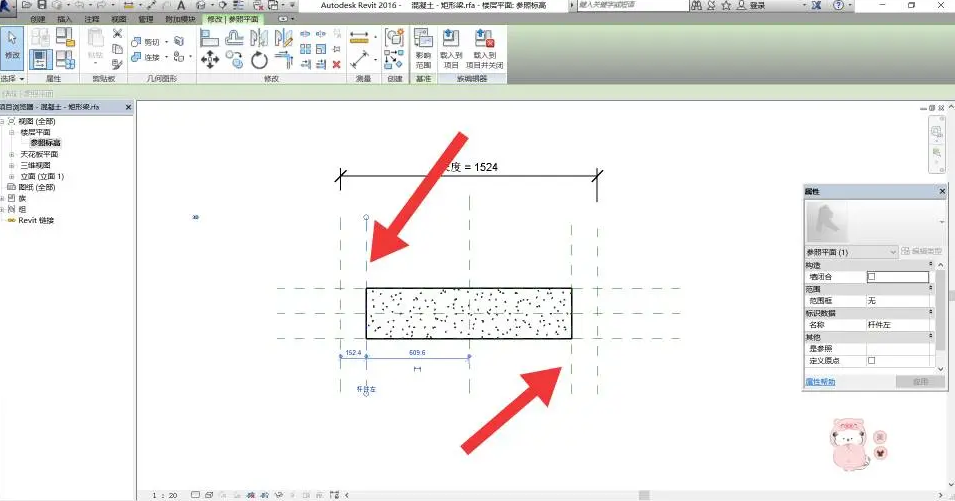

1、雙擊“梁”，進入編輯族的編輯環境，再點擊“平面視圖”，就可以查看到梁的樣板存在的四個參照面，分別為，左、右、桿件左、桿件右。刪除內側的桿件左、桿件右兩個參照面。

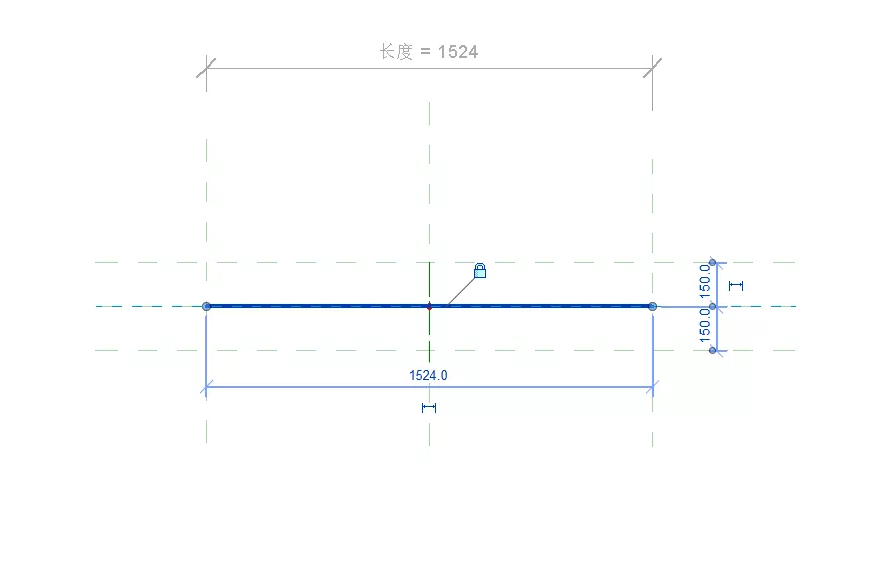

2、雙擊“梁”，點擊繪制路徑，延伸“梁”的路徑至兩側的左、右參照面。點擊“√”完成操作。

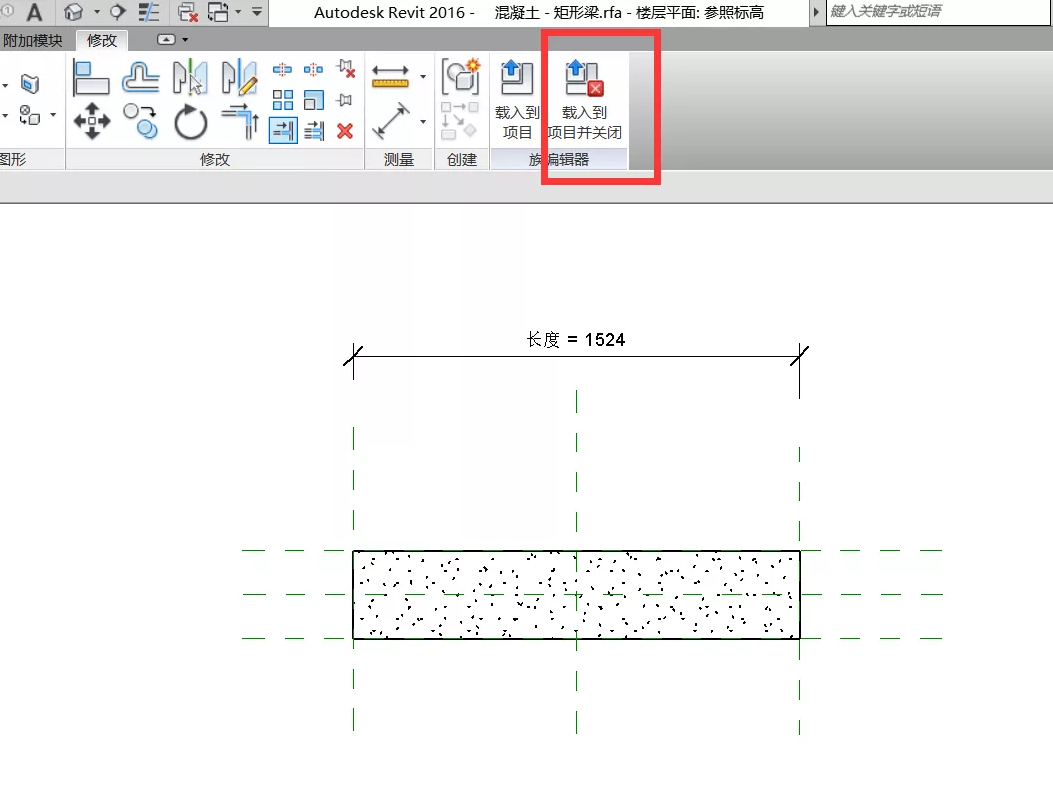

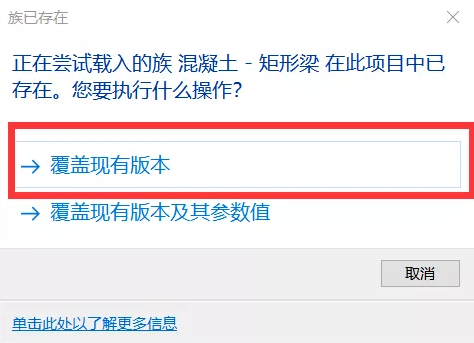

3、單擊“載入到項目并關閉”載入到項目中，點擊“覆蓋現有版本”。

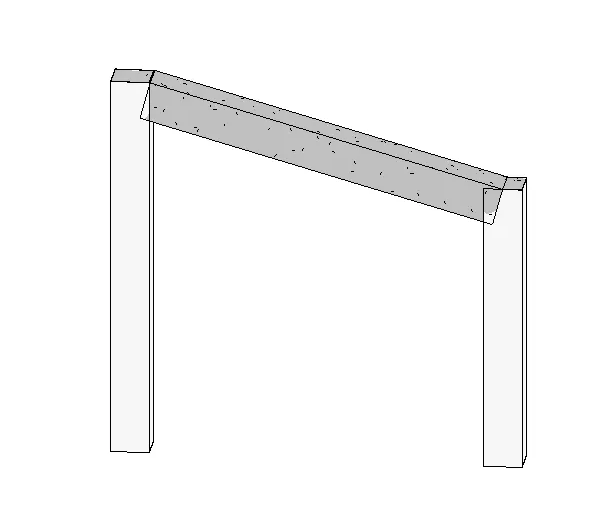

4、完成。
