大家好，瓜妹又來將更簡單的操作方式分享給大家，也歡迎大家與我多交流，看完記得關注呦。
在revit建模過程中，經常會遇到因為構件高度不一致導致的部分構件在平面圖中無法顯示。那我們通過什么方法可以讓所有構件都顯示呢？一起來看一下吧。

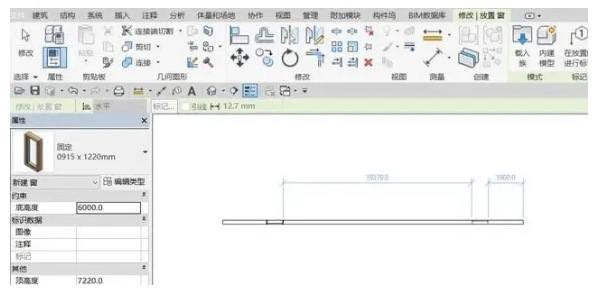

Step1.我們先繪制一面墻體，并且在不同的高度放置三面窗。

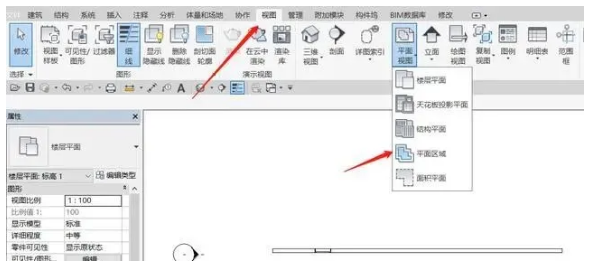

Step2.但是由于視圖范圍的控制，我們在平面中只能看到與剖切面相交的一扇窗，這時我們就要選擇平面區域功能。

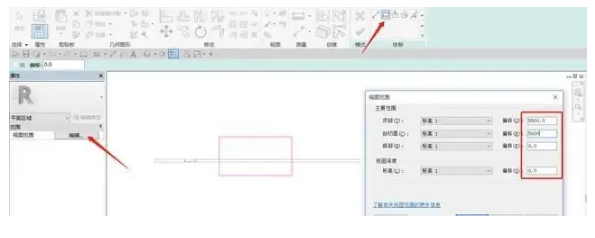

Step3.在放置窗的位置上創建平面區域，并調節視圖范圍，使剖切面與放置的窗相交。

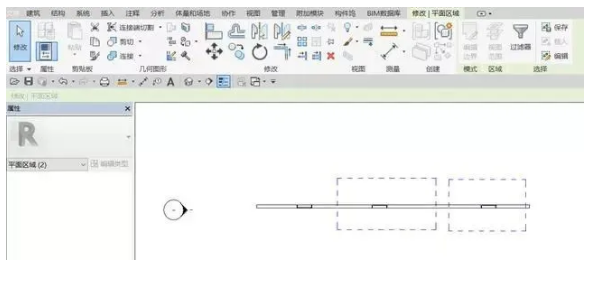

Step4.確定以后就可以在平面中看到相應高度的構件，點擊繪制好的平面區域，可以進行邊界及視圖范圍的重新設定。平面區域也可重復創建，但不能重疊。

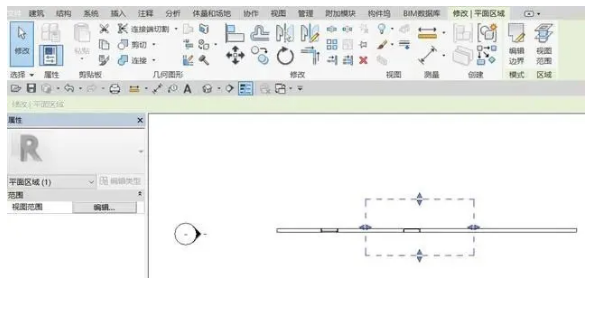

Step5.可以使用快捷鍵"EH"，對平面區域進行隱藏，需要調節時可以使用顯示隱藏圖元命令，選擇平面區域，使用快捷鍵"EU"命令取消隱藏。
