問題：某些時候需要在幕墻上添加門或者窗，只有使用幕墻窗或者幕墻門才能夠替換幕墻嵌板，然而公制門窗族占多數，那么如何將公制門窗轉換為幕墻門窗呢？

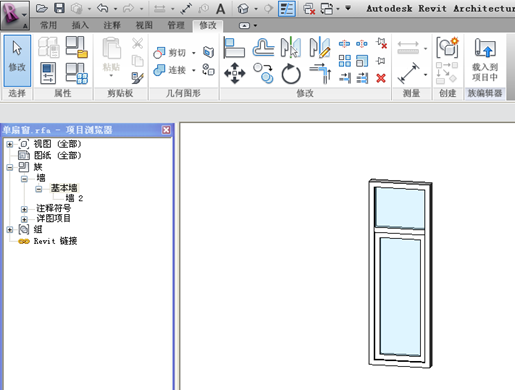

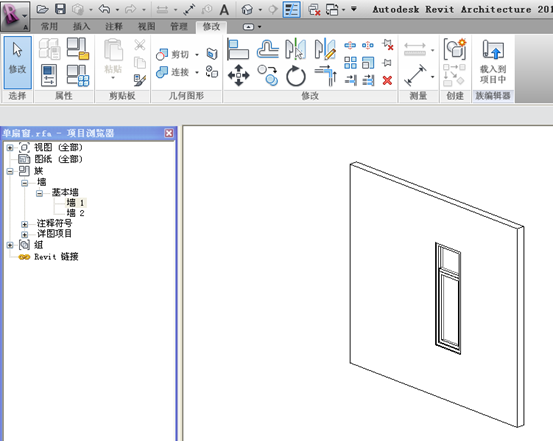

(1)選擇公制窗進入窗族編輯狀態，在族列表中選擇基本墻，在“基本墻1”的基礎上復制“基本墻2”如（圖-1）所示，然后刪除“基本墻1”如（圖-2）。
【注意】忽略彈出的警告對話框。
圖-1
圖-2

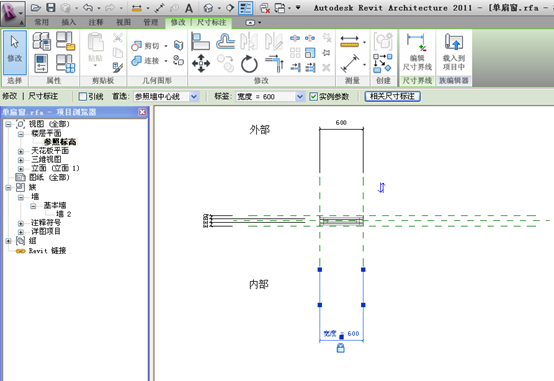

(2)進入平面視圖將窗的寬度改為實例參數，運用同樣的方法進入立面視圖將窗高改為實例參數，并保存族文件。
圖-3

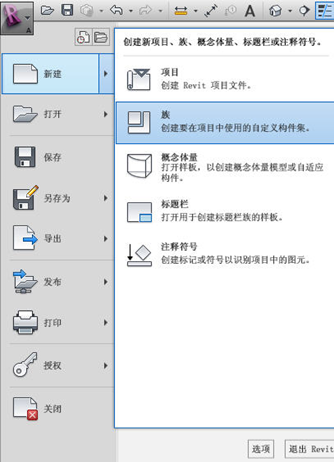

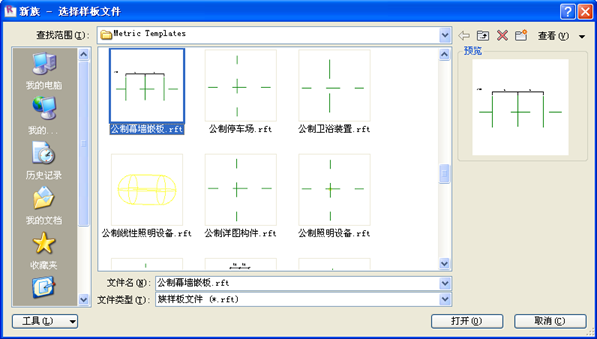

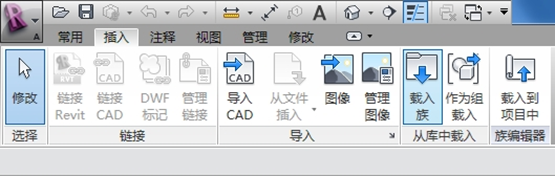

(3)在樣板文件中選擇“公制幕墻嵌板”新建嵌板族，如（圖-4）所示，單擊“插入”選項卡>“從庫中載入”面板>“載入族”工具載入剛才所保存的族文件，如（圖-5）所示。
圖-4
圖-5

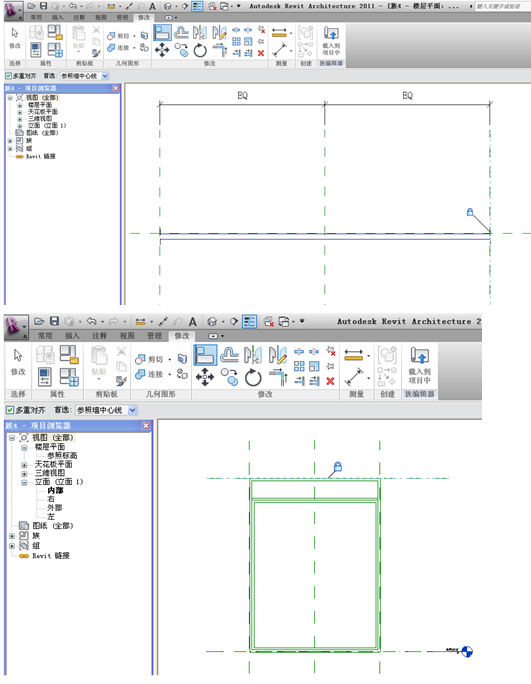

(4)運用對齊工具將窗兩邊與參照線對齊并鎖住，運用同樣的方法進入立面視圖將窗高上下兩邊與參照線對齊，如（圖-6）所示。
圖-6

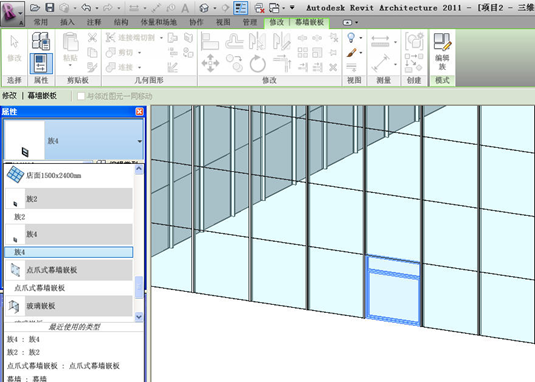

(5) 把設置好的族文件載入到項目中，選擇幕墻在屬性下拉菜單中點擊剛才載入的族文件如（圖-7）所示。
圖-7
