【技術要點】如何填充墻截面
在項目中，經常會選用截面的填充來表示某一種墻體，下面介紹方法

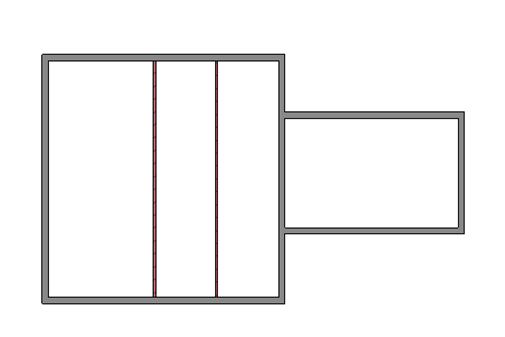

首先使用剪力墻繪制幾面墻出來，為了區別，在中間用普通墻繪制了兩面墻，如圖。
接下來，要將使用剪力墻繪制的墻體的截面全部改成黑色（圖中的截面填充色為灰色）

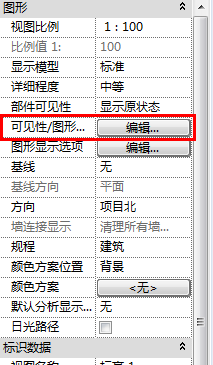

我們要對這層的圖形可見進行設置，如圖。
選擇最后的過濾器，進行編輯/新建。如圖。

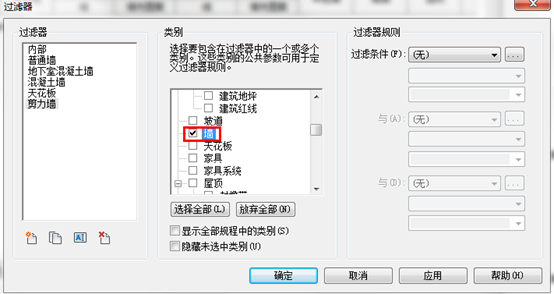

首先我們要新建一個名稱為剪力墻，并設置其族類別為墻，如圖。
設置完成之后點擊確定，然后將過濾田間選擇為類型名稱，進行包含過濾，過濾名稱改為“剪力”，這個過程確定了過濾的條件是將類型名稱中包含“剪力”的所有類型過濾出來，如圖

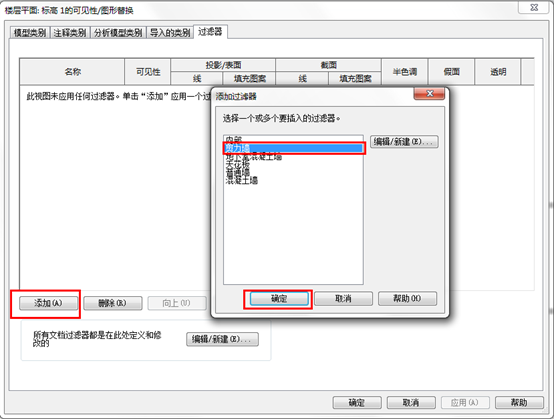

完成之后，需要將剛設置好的剪力墻添加到過濾器中，如圖。

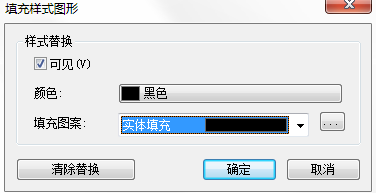

確定之后，對截面進行相關設置。如圖
設置完成后，如圖所示，使用剪力墻繪制的墻體的截面填充全部為黑色。
