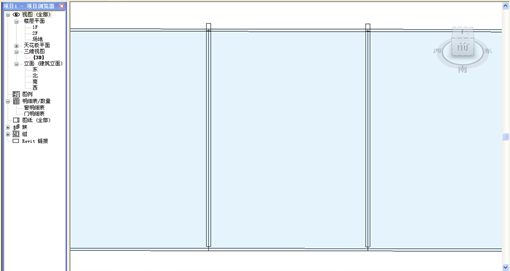

問題：在使用幕墻進行設計時有時會需要用到諸如隱框玻璃等特殊效果如（圖-1）所示，我們應該如何實現呢？
圖-1
要實現這種隱框玻璃效果必須制作特殊的嵌板族：

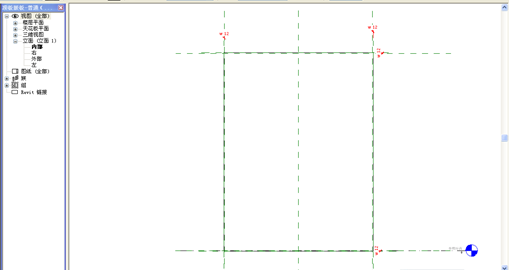

(1)在公制嵌板族中在原有參照平面的基礎上繪制四條新的參照平面，并沿新參照平面交點繪制實心拉伸與其鎖定如（圖-2）所示
圖-2

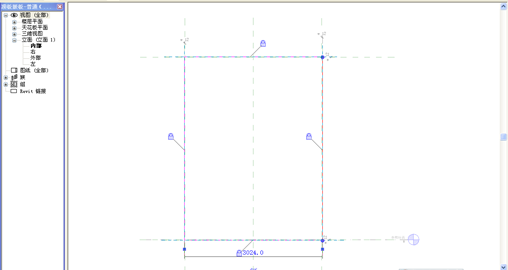

(2)在立面上為嵌板添加如（圖-3）所示的四個尺寸參數，以便在載入項目后可以調整其延伸出幕墻網格線的距離。
圖-3

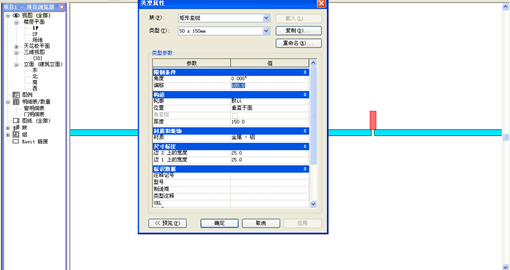

(3)載入項目中在所需幕墻中替換該嵌板，添加豎挺，然后調整豎挺的偏移，使其位于玻璃之后如（圖-4）所示：
圖-4

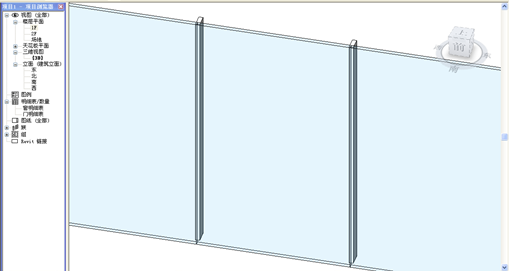

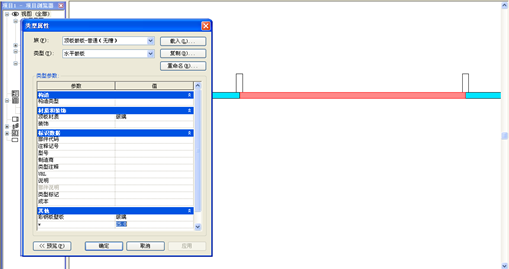

(4)如（圖-5）所示：根據已有嵌板間距調整剛才制作的嵌板中的W參數至適當值便可以實現如（圖-6）所示的隱框玻璃的最終效果了。
圖-5
圖-6
